什么是超声波液位计？
超声波液位计是一种利用超声波测量传感器与液体或固体物料表面之间距离的物位测量设备。在储罐和过程应用中，该距离通常根据罐高或安装位置换算为液位值。
与机械浮球开关或接触式物位传感器不同，超声波液位计无需与被测介质直接接触即可进行测量。因此，它适用于水罐、污水罐、柴油罐、储罐、明渠以及一些固体物料容器，在这些场合可以减少污染、腐蚀或机械磨损。
一个完整的物位测量系统可能包括超声波探头、信号处理电子单元、显示器、输出接口、外壳、电缆和安装附件。根据安装条件，超声波液位计可以设计为一体式、分体式或底部安装式。
我们提供BBULM-T 顶部安装超声波液位与料位计，用于非接触式液位测量、外部底部安装式储罐监测、高低液位报警、遥测输入和远程监控应用。
超声波液位测量原理
大多数超声波液位计采用时间行程原理。超声波探头发射一个声脉冲到液体或物料表面。当声波到达表面时，部分能量被反射回探头。液位计通过测量发射与接收回波之间的时间来计算距离。
在顶部安装式液位测量中，仪表通常安装在液面或料面之上。仪表测量探头到表面的空高距离，然后根据罐高计算液位。
在底部安装式液位测量中，传感器安装于容器底部外部。当不允许在储罐上钻孔或开孔，或出于安全、维护或改装原因优先选择外部安装时，采用这种结构。
超声波技术基于高于人耳听觉上限的声波。关于超声波的通用技术定义，可参考超声学相关介绍。
顶部安装式测量
顶部安装式超声波液位计安装于被测表面上方的适当位置。超声波向下传播，从液体或物料表面反射回来。此方法常用于水罐、污水罐、储罐、敞口容器和固体距离测量。
一体式和分体式超声波液位计通常采用这种测量结构。关键要求是清晰的声学路径、合适的量程、正确的安装角度以及足够的距离以避免探头附近的盲区。
底部安装式测量
底部安装式超声波液位计安装于储罐或容器底部外部。它无需在罐壁上开孔或将探头插入介质即可测量液位。这种设计适用于密封储罐、柴油燃料监测、液体资产盘点和不允许钻孔的改造项目。
底部安装式测量要求合适的罐底、适宜的液体介质、稳定的安装表面以及传感器与容器之间良好的声学耦合。
超声波液位计的主要类型
超声波液位计的安装方式并不完全相同。最佳设计取决于储罐结构、介质类型、安装空间、输出要求和维护条件。最常见的三种类型是一体式、分体式和底部安装式超声波液位计。
一体式超声波液位计
一体式超声波液位计将超声波探头、电子单元、外壳和输出接口集成在一个紧凑的装置中。它通常安装于储罐或容器顶部，向下测量液面或料面。
这种类型适用于仪表可直接安装在被测表面上方的标准储罐安装。它常用于水罐、污水罐、储罐、敞口容器和室外液位监测系统。
AI-ULM 一体式超声波液位计专为液体的非接触式液位测量和固体的距离测量设计。它支持30 mm至60,000 mm的量程，默认RS485输出，适用于工业液位监测应用。
当安装简便、现场设备安装方便且不需要将显示器或变送器与探头分离时，通常优先选择一体式设计。
分体式超声波液位计
分体式超声波液位计将超声波探头与变送器、显示器或控制单元分离。探头安装在测量点，而电子单元可以安装在更方便或更安全的位置。
这种设计适用于罐顶难以到达、测量点潮湿或暴露、需要将显示器安装在视线高度、或需将电子单元远离振动、高温或恶劣过程条件的情况。
AS-ULM 分体式超声波液位计适用于液体的非接触式液位测量和固体的距离测量。它支持30 mm至60,000 mm的量程，默认RS485输出，可实现探头与变送器分离安装。
分体式设计常用于大型储罐、供水和污水监测、工业过程容器、固体物料罐、遥测系统以及需要远程显示或便于维护的场合。
底部安装式超声波液位计
底部安装式超声波液位计从容器底部外部测量液位。与顶部安装式型号不同，它无需在液面上方安装探头，也不需要在顶部打开容器。
B-ULM 底部安装式超声波液位计设计用于从容器底部外部测量液位，可用于水、柴油、汽油、LPG等液体的监测应用。
B2-ULS 和 B5-ULS 底部安装式超声波液位计同样设计用于外部底部安装，适用于柴油燃料计量、液体资产盘点、高低液位报警和灌溉控制等应用。
当不允许在储罐上钻孔、不希望传感器接触液体、或外部安装更安全且便于维护时，底部安装式设计是更优选择。它特别适用于密封储罐、改造项目监测以及燃料或液体资产管理系统。

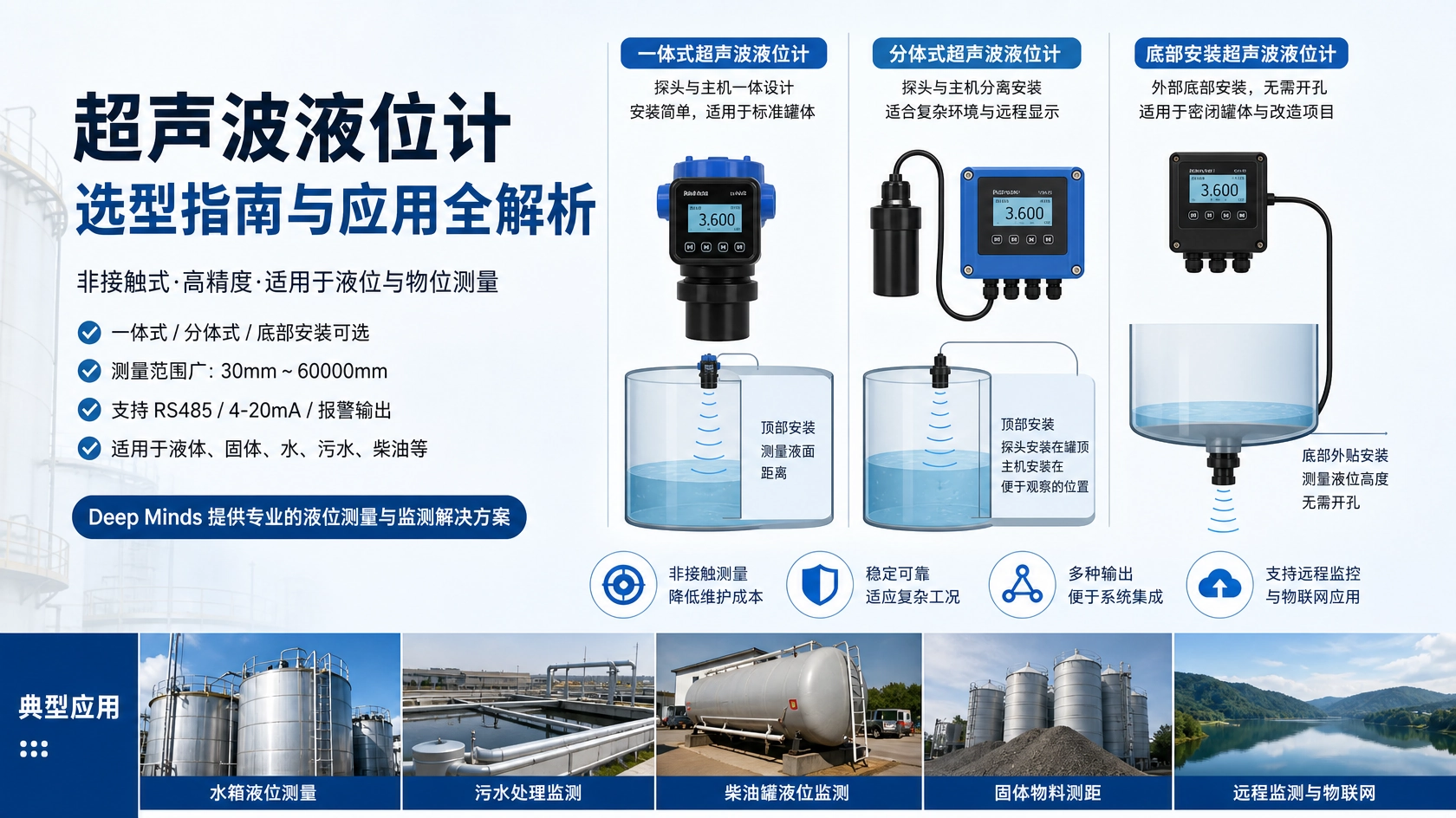

一体式、分体式与底部安装式对比
| 类型 | 安装方式 | 最适合的应用 | 主要优点 | 选型注意事项 |
|---|---|---|---|---|
| 一体式超声波液位计 | 探头和电子单元一体，通常顶部安装 | 标准储罐、水罐、污水罐、简单的室外监测 | 结构紧凑，安装更简便，单独组件少 | 需要合适的顶部安装空间和清晰的声学路径 |
| 分体式超声波液位计 | 探头与变送器/显示器分开安装 | 大型储罐、难以接近的位置、恶劣环境、需要远程显示的应用 | 安装灵活，显示器易于查看，电子单元可远离恶劣区域安装 | 安装前应规划电缆布线和变送器位置 |
| 底部安装式超声波液位计 | 外部安装在储罐底部 | 柴油罐、密封容器、液体资产盘点、不允许钻孔的安装 | 无需开孔，外部安装，适合改造项目 | 要求合适的罐体材料、罐底结构和液体介质兼容性 |
选择超声波液位计的关键因素
选择超声波液位计不应仅依据量程或价格。安装类型、被测介质、储罐结构、表面状况、输出信号和环境都会影响测量的稳定性和长期可靠性。
测量介质：液体、固体、水、污水和柴油
不同的介质对超声波的反射特性不同。纯净水和许多稳定的液体相对容易测量。污水、废水、泡沫液体、蒸汽、湍流表面和腐蚀性环境则需要更仔细的评估。
对于固体料位或固体距离测量虽然也可行，但物料表面可能倾斜、多尘、不平整或吸声。这些条件会减弱回波并降低测量稳定性。
对于柴油罐和液体资产盘点应用，当需要外部安装且不允许钻孔测量时，底部安装式型号可能更合适。
测量范围与盲区
所需测量范围既要涵盖最大罐高，也要考虑传感器附近的最小可测距离。超声波液位计在探头附近有一盲区，因为换能器在发射脉冲后需要稳定时间，期间测量可能不可靠。
对于顶部安装式型号，探头应安装在最高预期液位之上并留有足够高度。对于底部安装式型号，选型前应检查储罐结构、液深和声学耦合条件。
储罐几何形状与安装位置
储罐形状直接影响超声波液位测量。细高型罐体，或罐内有管道、搅拌器、梯子、支架、进液流或不平底部的罐体，可能产生虚假回波或不稳定读数。
对于顶部安装式测量，探头应安装在超声波束能够到达液面或料面且不碰到内部障碍物的位置。对于分体式型号，安装规划时应同时考虑探头位置和变送器位置。
泡沫、蒸汽、湍流和粉尘
泡沫会吸收或散射超声能量，减弱回波强度。蒸汽和冷凝可能影响声波传播和传感器可靠性。湍流的液体表面会导致反射不稳定。固体物料罐中的粉尘也会削弱回波信号。
在这些条件下选型时，应考虑量程余量、安装位置、信号处理、环境防护，并评估在恶劣过程条件下是否需要替代的测量方法。
输出信号与系统集成
当液位计需要与PLC、遥测系统、报警器、数据记录器或远程监控平台连接时，输出信号很重要。常见的输出要求包括RS485、Modbus、4–20mA、继电器输出或定制通信接口。
对于智能监控和工业集成，在选定型号前请确认输出类型、供电电源、通信协议、电缆长度和数据采集要求。
环境防护与可靠性
室外、潮湿、腐蚀性、多尘或高冷凝环境需要合适的外壳和防护。探头、变送器、电缆入口、连接器和安装附件都应根据现场条件进行选择。
为了长期运行，还需考虑温度范围、振动、紫外线暴露、雨水、溅水、化学蒸汽和维护可达性。在清洁测试环境中表现正常的液位计，在工业或室外安装时可能需要额外的防护措施。
典型应用
水箱液位测量
超声波液位计广泛用于建筑、供水系统、灌溉系统和工业储罐中的水箱液位监测。一体式型号适用于简单的顶部安装，而当需要将显示器或变送器分开安装时，分体式型号更为方便。
污水与废水监测
污水罐、废水坑、泵站和处理系统通常需要非接触式液位测量，因为介质可能脏污、具有腐蚀性或难以接近。正确安装的超声波液位计可减少与介质的机械接触并简化维护。
柴油燃料计量
柴油罐监测通常要求安全、稳定且非侵入式的液位测量。当储罐不允许钻孔，或出于改造监测和液体资产管理的考虑而优先选择外部安装时，底部安装式超声波液位计是合适的选择。
固体距离测量
部分超声波液位计可以测量料仓、筒仓或容器内固体物料的距离。在这些应用中，需要仔细评估物料的堆积角度、粉尘粒度、填充模式和表面稳定性。
高低液位报警
超声波液位计可用于触发储罐、容器、燃料系统、水系统和工业存储应用中的高低液位报警。在确认报警要求时，应一并考虑输出信号、继电器功能、响应时间以及与控制系统的兼容性。
远程监控与遥测
在远程水处理、污水处理、灌溉或储罐库存应用中，液位计可能需要与遥测设备、数据记录器或云平台连接。此时，通信输出、功耗、电缆距离和环境防护是重要的选型因素。
如何选择合适的型号
选择超声波液位计最简单的方法是从安装方式入手。然后确认介质、量程、输出信号和环境条件。
| 需求 | 推荐类型 |
|---|---|
| 简单的顶部安装式储罐测量 | 一体式超声波液位计 |
| 探头与显示器需要分开安装 | 分体式超声波液位计 |
| 储罐不允许钻孔或开孔 | 底部安装式超声波液位计 |
| 室外水或污水监测 | 根据安装条件选用一体式或分体式 |
| 柴油罐或液体资产盘点 | 底部安装式 |
| 储罐或容器中的固体距离测量 | 一体式或分体式 |
| 远程监控或遥测输入 | 具有合适通信输出的型号 |
| 恶劣或潮湿的测量点 | 确认防护等级并考虑分体式安装 |
如果应用场合是方便顶部接近的标准敞口或封闭罐，一体式超声波液位计通常是最简单的选择。如果现场需要将探头与显示器分开安装，分体式更为合适。如果储罐不允许打开或钻孔，则应评估底部安装式型号。
询价前需准备的信息
为了向您推荐合适的超声波液位计，我们需要了解您的应用和安装条件。建议在询价前准备以下信息。
| 所需信息 | 示例细节 |
|---|---|
| 应用场合 | 水罐、污水罐、柴油罐、储罐、固体料仓、报警系统、远程监控 |
| 被测介质 | 水、废水、柴油、LPG、化学液体、粉末、颗粒或其他物料 |
| 储罐尺寸 | 罐高、直径、形状、罐壁材料和底部结构 |
| 所需测量范围 | 待测的最小和最大液位或距离 |
| 安装方式 | 一体式顶部安装、分体式顶部安装或底部外部安装 |
| 表面状况 | 泡沫、蒸汽、湍流、粉尘、不平整的固体表面或平稳的液体表面 |
| 环境 | 室内、室外、潮湿、腐蚀性、多尘、高温、低温或振动条件 |
| 输出信号 | RS485、Modbus、4–20mA、继电器报警、遥测输入或定制输出 |
| 供电电源 | 所需电压、电池系统、太阳能系统或控制柜供电 |
| 项目阶段 | 样品测试、试点项目、设备更换、改造项目或批量部署 |
对于复杂的应用，提供照片、安装图、储罐图纸或现有设备规格有助于加快选型和报价。
常见问题
超声波液位计用于什么场合？
超声波液位计用于测量液位、料位或到物料表面的距离。常见应用包括水罐、污水罐、柴油罐、储罐、固体物料容器、高低液位报警和远程监控系统。
一体式和分体式超声波液位计有什么区别？
一体式超声波液位计将探头和电子单元集成在一个装置中。分体式则将探头与变送器或显示单元分离。一体式适用于简单安装，而分体式更适合需要远程显示或测量点难以接近的场合。
何时应选择底部安装式超声波液位计？
当不允许在储罐上钻孔、开孔或进行改造时，应考虑底部安装式超声波液位计。它也适用于密封储罐、柴油燃料计量、液体资产盘点、高低液位报警以及优先选择外部安装的改造应用。
超声波液位计能测量固体物料吗？
可以，部分超声波液位计能够测量固体物料的距离。但固体物料测量需要仔细评估，因为粉尘、不平整的表面、堆料角度和弱反射会影响测量稳定性。
哪些因素会影响超声波液位测量的精度？
精度可能受量程、盲区、储罐几何形状、安装位置、泡沫、蒸汽、湍流、粉尘、温度、回波强度、波束角、输出配置和信号处理的影响。正确的安装与选择正确的型号同等重要。
选型时需要提供哪些信息？
有用的信息包括被测介质、储罐尺寸、所需量程、安装方式、表面状况、环境、输出信号、供电电源、报警要求、通信要求和项目阶段。
结论
选择超声波液位计首先要确定合适的安装类型。一体式超声波液位计适用于标准的顶部安装式储罐测量。当需要将探头与显示器或变送器分开安装时，分体式更优。当储罐不允许钻孔或开孔时，底部安装式是更合适的选择。
在确定安装类型后，应仔细核查介质、量程、盲区、储罐结构、表面状况、输出信号和环境防护要求。这些因素决定了液位计在实际应用中能否提供稳定的测量。
我们提供AI-ULM一体式、AS-ULM分体式以及B-ULM / B2-ULS / B5-ULS底部安装式超声波液位计，适用于水罐、污水监测、柴油燃料计量、液体资产盘点、固体距离测量、报警和远程监控等应用。
请联系我们，为您的储罐、液体、固体或远程监控应用选择合适的超声波液位计。
