产品概述
BBULM-B 通过安装在容器外部底面的超声波探头测量内部液位。探头利用耦合材料与罐底连接，无需在容器上开孔或钻孔，可用于静止或移动容器中的水、柴油、汽油、LPG 及其他液体。

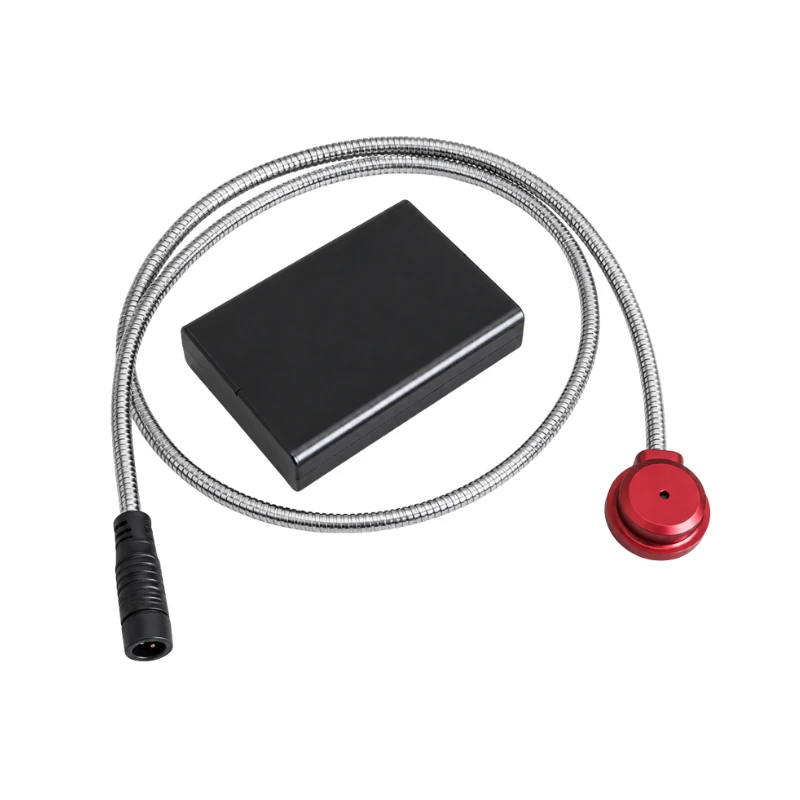

产品由超声波探头和数据处理箱组成，可用于车辆油箱、运输罐、工业储罐和液体储存设备，并可接入本地服务器、云端监控或遥测系统。
产品特点
- 容器外部罐底安装
- 无需破坏或开孔容器
- 适用于静止及移动储罐
- 测量范围最高可达 5 m
- RS232 为标准输出
- RS485、4–20 mA、0–10 V 及无线通信可选
- 支持高低液位报警和远程监控
- 探头防护等级 IP68
量程选择
| 量程配置 | 测量范围 |
|---|---|
| 1 m 量程 | 25 至 1,000 mm |
| 2 m 量程 | 45 至 2,000 mm |
| 3 m 量程 | 45 至 3,000 mm |
| 5 m 量程 | 50 至 5,000 mm |
技术参数
| 参数 | 指标 |
|---|---|
| 测量介质 | 水、柴油、汽油、LPG 及其他液体 |
| 适用罐壁检测点厚度 | <10 mm |
| 测量精度 | 1% |
| 供电电压 | 9 至 36 VDC |
| 最大输出负载电流 | 10 mA |
| 最大工作电流 | 80 mA |
| 标准输出 | RS232 |
| 可选输出 | RS485、4–20 mA、0–10 V |
| 可选无线通信 | LoRaWAN、NB-IoT |
| 状态指示 | 红色：电源；蓝色：信号 |
| 探头防护等级 | IP68 |
| 变送器防护等级 | IP61 |
| 工作温度 | -40 至 +80 °C |
| 储存温度 | -45 至 +85 °C |
| 工作湿度 | 5% 至 95% |
| 电气隔离 | 支持 |
标准组成
- 超声波探头，1 m 电缆
- 接口及电源线，1 m
- 数据处理箱
- 延长电缆，6 m
LED 调试器为可选配置。探头安装时需要使用适合的声学耦合材料，使超声波能够稳定穿过容器底部。
典型应用
- 车辆油箱及运输罐液位测量
- 柴油和燃油液位监测
- 工业储罐及液体库存管理
- 高低液位报警
- 批次过程监测
- 灌溉控制及远程遥测
