Présentation du produit
Le BBULM-B mesure le niveau de liquide à l’aide d’un capteur ultrasonore installé sur la face extérieure du fond d’un réservoir. Le capteur est couplé au fond sans perçage ni ouverture de la cuve. Il convient à l’eau, au gazole, à l’essence, au GPL et à d’autres liquides dans des réservoirs fixes ou mobiles.

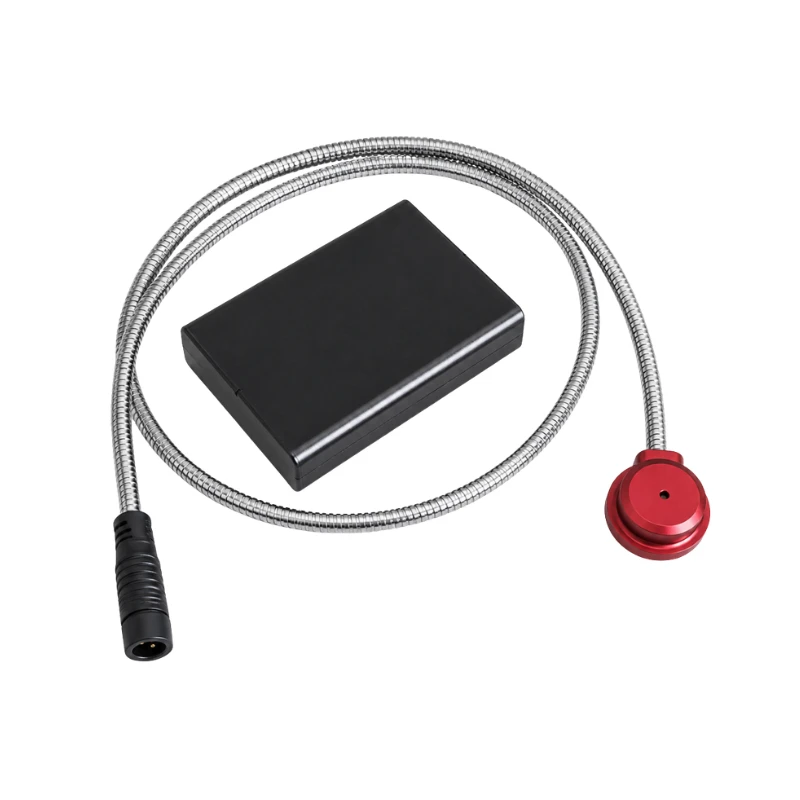

Le produit comprend un capteur ultrasonore et un boîtier de traitement. Il peut équiper les réservoirs de véhicules, les citernes de transport, les cuves industrielles et les équipements de stockage, avec raccordement possible à un serveur local, au cloud ou à un système de télémétrie.
Caractéristiques principales
- Installation externe sous le réservoir
- Aucun perçage ni pénétration de la cuve
- Compatible avec les réservoirs fixes et mobiles
- Plage de mesure jusqu’à 5 m
- Sortie RS232 standard
- RS485, 4–20 mA, 0–10 V et communication sans fil en option
- Alarmes de niveau haut et bas et surveillance distante
- Capteur IP68
Options de plage
| Option | Plage de mesure |
|---|---|
| Plage 1 m | 25 à 1 000 mm |
| Plage 2 m | 45 à 2 000 mm |
| Plage 3 m | 45 à 3 000 mm |
| Plage 5 m | 50 à 5 000 mm |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Liquides mesurés | Eau, gazole, essence, GPL et autres liquides |
| Épaisseur du fond au point de mesure | <10 mm |
| Précision | 1 % |
| Alimentation | 9 à 36 VCC |
| Courant de charge de sortie maximal | 10 mA |
| Consommation maximale | 80 mA |
| Sortie standard | RS232 |
| Sorties en option | RS485, 4–20 mA, 0–10 V |
| Communications sans fil en option | LoRaWAN, NB-IoT |
| Voyants d’état | Rouge : alimentation ; bleu : signal |
| Protection du capteur | IP68 |
| Protection du transmetteur | IP61 |
| Température de fonctionnement | -40 à +80 °C |
| Température de stockage | -45 à +85 °C |
| Humidité de fonctionnement | 5 % à 95 % |
| Isolation galvanique | Prise en charge |
Composants standard
- Capteur ultrasonore avec câble de 1 m
- Câble d’interface et d’alimentation de 1 m
- Boîtier de traitement
- Rallonge de 6 m
Un programmateur LED est disponible en option. Un matériau de couplage acoustique adapté est nécessaire pour assurer la transmission à travers le fond de la cuve.
Applications courantes
- Mesure de niveau dans les réservoirs de véhicules et citernes de transport
- Surveillance du gazole et des carburants
- Cuves industrielles et gestion des stocks liquides
- Alarmes de niveau haut et bas
- Suivi de lots de procédé
- Commande d’irrigation et télémétrie
