Qu’est-ce qu’un mesureur de niveau à ultrasons ?
Un mesureur de niveau à ultrasons est un appareil de mesure qui utilise des ondes sonores ultrasonores pour déterminer la distance entre le capteur et la surface d’un liquide ou d’un solide. Dans de nombreuses applications sur cuve ou en process, cette distance est ensuite convertie en niveau en fonction de la hauteur de la cuve ou de la position d’installation.
Contrairement aux interrupteurs à flotteur mécaniques ou aux capteurs de niveau à contact, un mesureur de niveau à ultrasons peut effectuer la mesure sans contact direct avec le produit mesuré. Cela le rend adapté aux réservoirs d’eau, aux bassins d’eaux usées, aux cuves à gazole, aux capacités de stockage, aux canaux ouverts et à certains contenants de solides, là où l’on souhaite réduire les risques de contamination, de corrosion ou d’usure mécanique.
Un système de mesure de niveau complet peut comprendre une sonde ultrasonore, l’électronique de traitement du signal, un afficheur, une interface de sortie, un boîtier, un câble et des accessoires de montage. Selon la configuration d’installation, il peut être conçu en version intégrée, en version séparée ou en version à montage par le bas.
Deep Minds fournit le mesureur ultrasonore supérieur BBULM-T pour la mesure sans contact, la surveillance externe de cuves par le bas, les alarmes de niveau haut et bas, l’intégration en télémesure et les applications de supervision à distance.
Principe de la mesure de niveau par ultrasons
La plupart des mesureurs de niveau à ultrasons exploitent le principe du temps de vol. La sonde ultrasonore émet une impulsion sonore en direction de la surface du liquide ou du matériau. Lorsque l’onde sonore atteint la surface, une partie de l’énergie est réfléchie vers la sonde. L’appareil calcule la distance en mesurant le temps écoulé entre l’émission et la réception de l’écho.
Pour une mesure de niveau par le haut, l’instrument est généralement installé au-dessus de la surface du liquide ou du solide. Il mesure la distance vide entre la sonde et la surface, puis calcule le niveau en fonction de la hauteur de la cuve.
En mesure par le bas, le capteur est installé extérieurement sous le fond du réservoir. Cette structure est employée lorsque l’on ne souhaite pas percer ni ouvrir la cuve, ou lorsque l’installation externe est préférée pour des raisons de sécurité, de maintenance ou de rénovation.
La technologie ultrasonore repose sur des ondes sonores de fréquence supérieure à la limite d’audition humaine. Pour une définition technique générale, consultez cette référence sur les ultrasons (https://www.britannica.com/science/ultrasonics).
Mesure par le haut
Les mesureurs de niveau à ultrasons montés par le haut sont installés au-dessus de la surface à mesurer. L’onde ultrasonore se propage vers le bas, se réfléchit sur la surface du liquide ou du matériau et revient à la sonde. Cette méthode est couramment utilisée pour les réservoirs d’eau, les stations d’eaux usées, les cuves de stockage, les bacs ouverts et la mesure de distance sur solides.
Les versions intégrées et séparées fonctionnent habituellement selon ce principe. Les exigences principales sont un trajet acoustique dégagé, une étendue de mesure adaptée, un angle de montage correct et une distance suffisante pour éviter la zone aveugle proche de la sonde.
Mesure par le bas
Un mesureur de niveau à ultrasons monté par le bas est installé à l’extérieur, sous le fond de la cuve ou du réservoir. Il mesure le niveau de liquide sans perçage de la paroi ni insertion de sonde dans le produit. Cette conception est utile pour les réservoirs étanches, la surveillance du gazole, l’inventaire de liquides et les projets de rénovation où le perçage n’est pas souhaitable.
La mesure par le bas nécessite un fond de cuve compatible, un milieu liquide approprié, une surface d’installation stable et un bon couplage acoustique entre le capteur et le contenant.
Principaux types de mesureurs de niveau à ultrasons
Tous les mesureurs de niveau à ultrasons ne s’installent pas de la même manière. La meilleure conception dépend de la géométrie de la cuve, du type de produit, de l’espace disponible, des besoins en sortie et des conditions de maintenance. Les trois types les plus courants sont les modèles intégrés, séparés et à montage par le bas.
Mesureur de niveau à ultrasons intégré
Un mesureur de niveau à ultrasons intégré réunit dans un seul boîtier compact la sonde ultrasonore, l’électronique, le logement et l’interface de sortie. Il s’installe généralement au sommet de la cuve ou du réservoir et mesure vers le bas en direction de la surface du liquide ou du matériau.
Ce type convient aux installations standards où l’appareil peut être monté directement au-dessus de la surface mesurée. Il est souvent retenu pour les réservoirs d’eau, les cuves d’eaux usées, les capacités de stockage, les bacs ouverts et les systèmes de surveillance de niveau en extérieur.
Le mesureur de niveau à ultrasons intégré AI-ULM (https://deep-minds.com/fr/products/bbulm-t-top-mounted-ultrasonic-level-meter/) est conçu pour la mesure de niveau sans contact de liquides et la mesure de distance sur solides. Il couvre une plage de mesure de 30 mm à 60 000 mm, avec une sortie RS485 par défaut et des applications de surveillance de niveau industrielles.
La conception intégrée est souvent privilégiée lorsque l’installation est simple, que le montage local de l’appareil est pratique et que le site n’exige pas de séparer l’afficheur ou le transmetteur de la sonde.
Mesureur de niveau à ultrasons séparé
Un mesureur de niveau à ultrasons séparé dissocie la sonde ultrasonore du transmetteur, de l’afficheur ou de l’unité de commande. La sonde est installée au point de mesure, tandis que l’électronique peut être placée dans un endroit plus accessible ou mieux protégé.
Cette architecture est utile lorsque le sommet de la cuve est difficile d’accès, que le point de mesure est humide ou exposé, que l’afficheur doit être installé à hauteur des yeux, ou que l’électronique doit être tenue à l’écart des vibrations, de la chaleur ou des conditions de process difficiles.
Le mesureur de niveau à ultrasons séparé AS-ULM (https://deep-minds.com/fr/products/bbulm-t-top-mounted-ultrasonic-level-meter/) convient à la mesure de niveau sans contact de liquides et à la mesure de distance sur solides. Il offre une plage de mesure de 30 mm à 60 000 mm, une sortie RS485 par défaut et une installation séparée entre la sonde et le transmetteur.
La conception séparée est souvent employée pour les grandes cuves, la surveillance de l’eau et des eaux usées, les réservoirs de process industriels, les silos à matières solides, les systèmes de télémesure et les sites nécessitant un affichage déporté ou une maintenance facilitée.
Mesureur de niveau à ultrasons monté par le bas
Un mesureur de niveau à ultrasons monté par le bas mesure le niveau de liquide depuis l’extérieur, sous le fond du réservoir. Contrairement aux modèles montés par le haut, il ne nécessite pas de sonde au-dessus de la surface du liquide et n’oblige pas non plus à ouvrir le sommet du réservoir.
Le mesureur de niveau à ultrasons monté par le bas B-ULM (https://deep-minds.com/fr/products/bbulm-b-external-bottom-mounted-ultrasonic-level-meter/) est conçu pour mesurer le niveau de liquide depuis la face inférieure externe d’un contenant. Il peut être utilisé pour l’eau, le gazole, le gaz, le GPL et d’autres applications de surveillance de liquides.
Les modèles B2-ULS et B5-ULS (https://deep-minds.com/fr/products/bbulm-b-external-bottom-mounted-ultrasonic-level-meter/) sont également prévus pour une installation externe par le bas. Ils conviennent à des applications telles que le jaugage de gazole, l’inventaire de liquides, les alarmes de niveau haut et bas et la commande d’irrigation.
La conception par le bas est privilégiée lorsque la cuve ne doit pas être percée, lorsque le liquide ne doit pas entrer en contact avec le capteur ou lorsque l’installation externe est plus sûre et plus facile à entretenir. Elle est particulièrement intéressante pour les réservoirs étanches, la surveillance en rénovation et les systèmes d’inventaire de carburant ou de liquides.

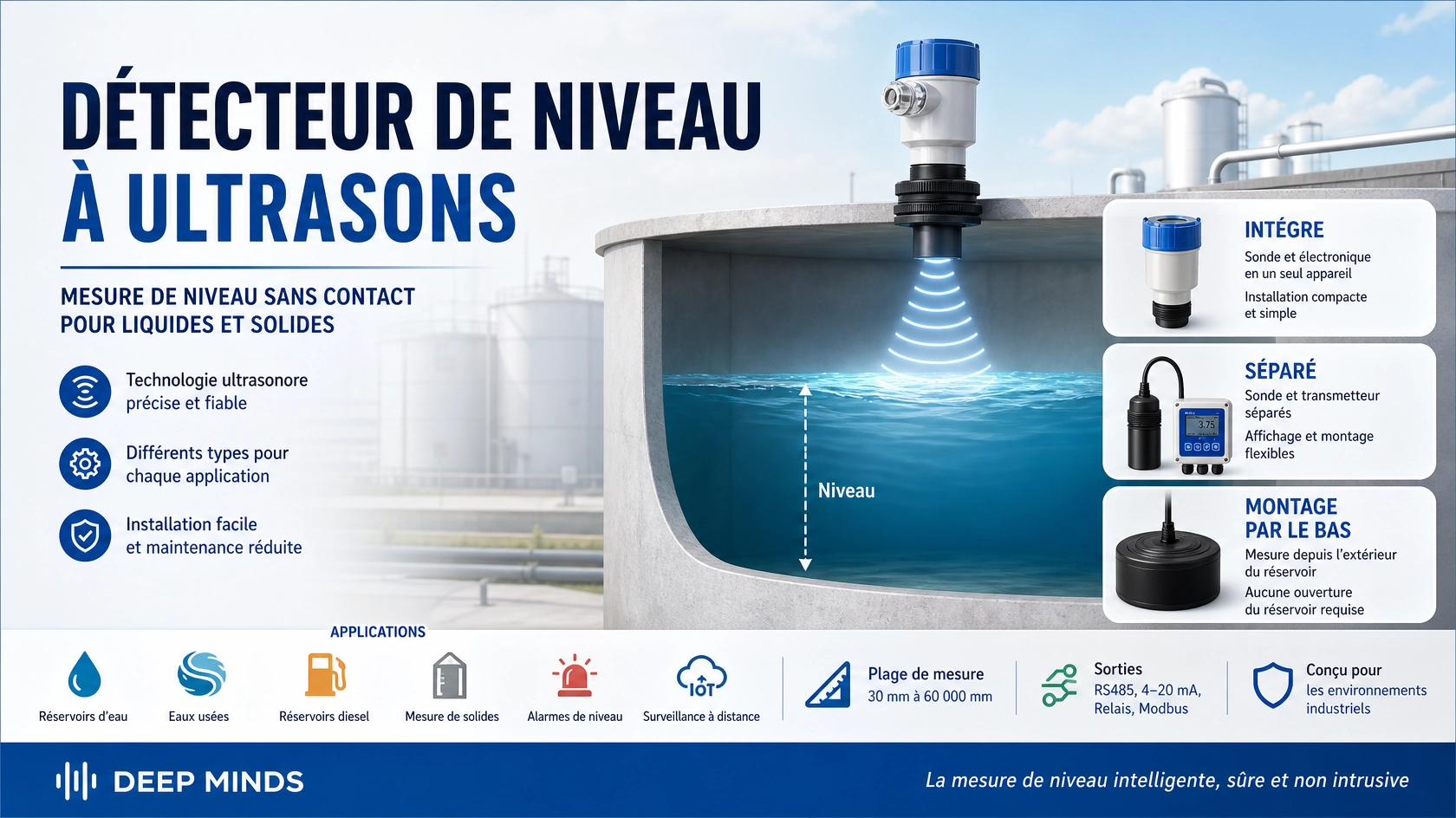

Comparatif : type intégré vs séparé vs monté par le bas
| Type | Méthode d’installation | Idéal pour | Principaux avantages | Remarques de choix |
|---|---|---|---|---|
| Mesureur à ultrasons intégré | Sonde et électronique en un seul boîtier, généralement monté par le haut | Cuves standard, réservoirs d’eau, bassins d’eaux usées, surveillance extérieure simple | Structure compacte, installation plus facile, moins de composants séparés | Nécessite un espace de montage supérieur adéquat et un trajet acoustique dégagé |
| Mesureur à ultrasons séparé | Sonde et transmetteur/afficheur installés séparément | Grandes cuves, points d’accès difficile, sites exposés, affichage déporté | Installation flexible, accès à l’afficheur facilité, électronique à l’abri des zones difficiles | Le cheminement du câble et l’emplacement du transmetteur sont à prévoir avant l’installation |
| Mesureur à ultrasons monté par le bas | Installé extérieurement sous le fond du réservoir | Cuves à gazole, contenants étanches, inventaire de liquides, installations sans perçage | Pas d’ouverture de cuve requise, installation externe, adapté aux projets de rénovation | Exige un matériau de cuve, une structure de fond et un liquide compatibles |
Facteurs clés pour le choix d’un mesureur de niveau à ultrasons
Le choix d’un mesureur de niveau à ultrasons ne doit pas reposer uniquement sur l’étendue de mesure ou le prix. Le type d’installation, le produit mesuré, la géométrie de la cuve, l’état de surface, le signal de sortie et l’environnement influencent tous la stabilité de mesure et la fiabilité à long terme.
Produit mesuré : liquides, solides, eau, eaux usées et gazole
Tous les milieux ne réfléchissent pas les ultrasons de la même manière. L’eau propre et de nombreux liquides stables sont relativement faciles à mesurer. Les eaux usées, les liquides mousseux, les vapeurs, les surfaces agitées et les environnements corrosifs exigent une évaluation plus poussée.
La mesure de niveau de solides ou de distance sur solides est également possible, mais la surface du matériau peut être inclinée, poussiéreuse, irrégulière ou absorbante, ce qui peut affaiblir l’écho réfléchi et réduire la stabilité de la mesure.
Pour les cuves à gazole et l’inventaire de liquides, les modèles montés par le bas peuvent être adaptés lorsque l’installation externe et la mesure sans perçage sont requises.
Étendue de mesure et zone aveugle
L’étendue de mesure souhaitée doit couvrir à la fois la hauteur maximale de la cuve et la distance minimale mesurable près du capteur. Les mesureurs de niveau à ultrasons présentent une zone aveugle proche de la sonde où la mesure peut ne pas être fiable car le transducteur n’a pas fini de se stabiliser après l’émission de l’impulsion.
Pour les modèles montés par le haut, la sonde doit être installée avec un dégagement suffisant au-dessus du niveau maximal attendu. Pour les modèles montés par le bas, la structure du réservoir, la hauteur de liquide et les conditions de couplage acoustique doivent être vérifiées avant la sélection.
Géométrie de la cuve et position de montage
La forme de la cuve a un effet direct sur la mesure par ultrasons. Les cuves hautes et étroites, les réservoirs contenant des canalisations internes, des agitateurs, des échelles, des supports, des arrivées de produit ou des fonds irréguliers peuvent générer de faux échos ou des lectures instables.
Pour une mesure par le haut, la sonde doit être installée de façon que le faisceau ultrasonore puisse atteindre la surface du liquide ou du matériau sans rencontrer d’obstacles internes. Pour les modèles séparés, la position de la sonde et l’emplacement du transmetteur doivent tous deux être pris en compte lors de la préparation de l’installation.
Mousse, vapeur, turbulence et poussière
La mousse peut absorber ou diffuser l’énergie ultrasonore, réduisant ainsi la force de l’écho de retour. La vapeur et la condensation peuvent affecter la propagation du son et la fiabilité du capteur. Les surfaces liquides agitées peuvent provoquer des réflexions instables. La poussière dans les silos à solides peut également affaiblir le signal d’écho.
Dans ces situations, il convient de tenir compte de la marge d’étendue de mesure, de la position d’installation, du traitement du signal, de la protection environnementale et de la possibilité de recourir à une autre méthode de mesure en cas de conditions de process trop sévères.
Signal de sortie et intégration système
Le type de signal de sortie est important lorsque le mesureur de niveau doit se connecter à un automate, un système de télémesure, un dispositif d’alarme, un enregistreur de données ou une plateforme de supervision à distance. Les besoins courants incluent RS485, Modbus, 4–20 mA, sortie relais ou encore des interfaces de communication sur mesure.
Pour la surveillance intelligente et l’intégration industrielle, confirmez le type de sortie, l’alimentation, le protocole de communication, la longueur de câble et les exigences de collecte de données avant de choisir le modèle.
Protection environnementale et fiabilité
Les ambiances extérieures, humides, corrosives, poussiéreuses ou à forte condensation exigent un boîtier et une protection adaptés. La sonde, le transmetteur, l’entrée de câble, le connecteur et les accessoires de fixation doivent être sélectionnés en fonction des conditions du site.
Pour une exploitation à long terme, tenez également compte de la plage de température, des vibrations, de l’exposition aux UV, à la pluie, aux projections d’eau, aux vapeurs chimiques et de l’accessibilité pour la maintenance. Un mesureur de niveau qui fonctionne en laboratoire peut nécessiter une protection supplémentaire dans une installation industrielle ou extérieure.
Applications types
Mesure de niveau de réservoir d’eau
Les mesureurs de niveau à ultrasons sont couramment utilisés pour la surveillance de cuves d’eau dans les bâtiments, les réseaux d’adduction d’eau, les systèmes d’irrigation et les réservoirs de stockage industriels. Les modèles intégrés conviennent aux installations par le haut simples, tandis que les modèles séparés sont utiles lorsque l’afficheur ou le transmetteur doit être déporté.
Surveillance des eaux usées
Les bassins d’eaux usées, les postes de relevage, les stations de pompage et les unités de traitement exigent souvent une mesure de niveau sans contact car le produit peut être sale, corrosif ou difficile d’accès. Un mesureur de niveau à ultrasons correctement installé limite le contact mécanique avec le produit et simplifie la maintenance.
Jaugage de gazole
La surveillance des cuves à gazole demande fréquemment une mesure sûre, stable et non intrusive. Les mesureurs de niveau à ultrasons montés par le bas conviennent lorsque la cuve ne doit pas être percée ou lorsque l’installation externe est préférée pour une rénovation ou un suivi d’inventaire de liquides.
Mesure de distance sur solides
Certains mesureurs de niveau à ultrasons peuvent mesurer la distance jusqu’à des matériaux solides contenus dans des trémies, des silos ou des conteneurs. Dans ces applications, l’angle du matériau, la poussière, la granulométrie, le mode de remplissage et la stabilité de la surface doivent être évalués avec attention.
Alarmes de niveau haut et bas
Les mesureurs de niveau à ultrasons peuvent servir à déclencher des alarmes de niveau haut ou bas pour les cuves, les réservoirs, les systèmes de carburant, d’eau ou de stockage industriel. Les besoins d’alarme doivent être confirmés en même temps que le signal de sortie, la fonction relais, le temps de réponse et la compatibilité avec le système de commande.
Supervision à distance et télémesure
Pour les applications distantes de comptage d’eau, d’eaux usées, d’irrigation ou d’inventaire de cuves, le mesureur de niveau peut devoir s’interfacer avec des équipements de télémesure, des enregistreurs de données ou des plateformes cloud. Dans ce cas, le type de sortie de communication, la consommation d’énergie, la distance de câble et la protection environnementale sont des facteurs de choix importants.
Comment choisir le bon modèle
La méthode la plus simple pour choisir un mesureur de niveau à ultrasons consiste à déterminer d’abord la méthode d’installation. Ensuite, confirmez le produit, l’étendue de mesure, le signal de sortie et les conditions d’environnement.
| Besoin | Type recommandé |
|---|---|
| Mesure simple de cuve par le haut | Mesureur à ultrasons intégré |
| Sonde et afficheur doivent être installés séparément | Mesureur à ultrasons séparé |
| Cuve ne pouvant pas être percée ni ouverte | Mesureur à ultrasons monté par le bas |
| Surveillance extérieure d’eau ou d’eaux usées | Type intégré ou séparé, selon les conditions d’installation |
| Cuve à gazole ou inventaire de liquides | Type monté par le bas |
| Mesure de distance sur solides en cuve ou conteneur | Type intégré ou séparé |
| Supervision à distance ou entrée de télémesure | Modèle avec sortie de communication adaptée |
| Point de mesure difficile ou humide | Vérifier l’indice de protection et envisager une installation séparée |
Si votre application est une cuve ouverte ou fermée standard avec un accès supérieur facile, un mesureur de niveau à ultrasons intégré est généralement le choix le plus simple. Si le site exige une installation séparée entre la sonde et l’afficheur, un modèle séparé est plus adapté. Si la cuve ne doit pas être percée ou ouverte, il faut étudier un modèle monté par le bas.
Informations à préparer avant de demander une offre
Pour recommander le bon mesureur de niveau à ultrasons, nous avons besoin de comprendre l’application et les conditions d’installation. Avant de solliciter une offre, rassemblez autant que possible les informations suivantes.
| Information nécessaire | Exemples de détails |
|---|---|
| Application | Réservoir d’eau, cuve d’eaux usées, cuve à gazole, capacité de stockage, silo à solides, système d’alarme, supervision à distance |
| Produit mesuré | Eau, eaux usées, gazole, GPL, liquide chimique, poudre, granulés ou autre matériau |
| Dimensions de la cuve | Hauteur, diamètre, forme, matériau de paroi et structure du fond |
| Étendue de mesure souhaitée | Niveau minimum et maximum ou distance à mesurer |
| Méthode d’installation | Montage par le haut intégré, montage par le haut séparé ou installation externe par le bas |
| État de surface | Mousse, vapeur, turbulence, poussière, surface solide irrégulière ou surface liquide stable |
| Environnement | Intérieur, extérieur, humide, corrosif, poussiéreux, température haute/basse, vibrations |
| Signal de sortie | RS485, Modbus, 4–20 mA, alarme relais, entrée télémesure ou sortie personnalisée |
| Alimentation | Tension requise, système batterie, système solaire ou alimentation armoire de commande |
| Phase du projet | Test d’échantillon, projet pilote, remplacement, rénovation ou déploiement en série |
Pour les applications complexes, la mise à disposition de photos, plans d’installation, plans de cuve ou spécifications d’appareils existants peut nous aider à accélérer la sélection du modèle et l’établissement de l’offre.
FAQ
À quoi sert un mesureur de niveau à ultrasons ?
Un mesureur de niveau à ultrasons sert à mesurer le niveau de liquide, le niveau de solides ou la distance jusqu’à une surface de matériau. Les applications courantes incluent les réservoirs d’eau, les cuves d’eaux usées, les cuves à gazole, les capacités de stockage, les conteneurs de solides, les alarmes de niveau haut et bas et les systèmes de supervision à distance.
Quelle est la différence entre un mesureur de niveau à ultrasons intégré et un modèle séparé ?
Un mesureur de niveau à ultrasons intégré réunit la sonde et l’électronique dans un seul boîtier. Un mesureur séparé dissocie la sonde du transmetteur ou de l’afficheur. Les modèles intégrés conviennent aux installations simples, tandis que les modèles séparés sont mieux adaptés lorsque l’afficheur doit être déporté ou que le point de mesure est difficile d’accès.
Quand faut-il choisir un mesureur de niveau à ultrasons monté par le bas ?
Un mesureur monté par le bas doit être envisagé lorsque la cuve ne doit pas être percée, ouverte ou modifiée. Il est également utile pour les réservoirs étanches, le jaugage de gazole, l’inventaire de liquides, les alarmes de niveau haut et bas et les applications de rénovation où l’installation externe est préférée.
Peut-on mesurer des solides avec un mesureur de niveau à ultrasons ?
Oui, certains mesureurs de niveau à ultrasons peuvent mesurer la distance jusqu’à des matériaux solides. Cependant, la mesure sur solides exige une évaluation rigoureuse car la poussière, les surfaces irrégulières, le matériau en pente ou une réflexion affaiblie peuvent nuire à la stabilité de la mesure.
Quels facteurs influencent la précision de la mesure par ultrasons ?
La précision peut être affectée par l’étendue de mesure, la zone aveugle, la géométrie de la cuve, la position de montage, la mousse, la vapeur, la turbulence, la poussière, la température, la force de l’écho, l’angle du faisceau, la configuration de sortie et le traitement du signal. Une installation correcte est aussi importante que le choix du bon modèle.
Quelles informations sont nécessaires pour sélectionner un mesureur de niveau à ultrasons ?
Les informations utiles comprennent le produit mesuré, les dimensions de la cuve, l’étendue de mesure souhaitée, la méthode d’installation, l’état de surface, l’environnement, le signal de sortie, l’alimentation, le besoin d’alarme, le besoin de communication et la phase du projet.
Conclusion
Le choix d’un mesureur de niveau à ultrasons commence par la sélection du bon type d’installation. Un modèle intégré convient à une mesure classique de cuve par le haut. Un modèle séparé est préférable lorsque la sonde et l’afficheur ou le transmetteur doivent être installés séparément. Un modèle monté par le bas est utile lorsque la cuve ne doit pas être percée ni ouverte.
Une fois le type d’installation défini, il faut examiner soigneusement le produit, l’étendue de mesure, la zone aveugle, la géométrie de la cuve, l’état de surface, le signal de sortie et la protection environnementale. Ces facteurs déterminent si le mesureur de niveau peut fournir une mesure stable dans l’application réelle.
Deep Minds propose le mesureur de niveau à ultrasons intégré AI-ULM, le mesureur séparé AS-ULM, ainsi que les modèles montés par le bas B-ULM, B2-ULS et B5-ULS pour les réservoirs d’eau, la surveillance des eaux usées, le jaugage de gazole, l’inventaire de liquides, la mesure de distance sur solides, les alarmes et la supervision à distance.
Contactez-nous pour choisir le mesureur de niveau à ultrasons adapté à votre application de cuve, de liquide, de solide ou de surveillance à distance.
