Qué tipo de medidor ultrasónico de nivel necesita realmente
Un medidor ultrasónico de nivel calcula la distancia a una superficie a partir del tiempo que tarda un pulso acústico en ir y volver. En una instalación superior, el instrumento resta esa distancia de la altura de referencia para obtener el nivel. La medición es sin contacto, pero eso no significa que todos los equipos sirvan para cualquier depósito: la arquitectura, la trayectoria acústica y las condiciones del proceso siguen siendo decisivas.
Las opciones más habituales son el equipo integrado, el sistema separado y el sensor externo instalado en el fondo. Los dos primeros observan la superficie desde arriba; el tercero transmite a través de la pared del recipiente desde abajo. Elegir entre ellos exige definir primero dónde puede instalarse el sensor y qué obstáculos existen, no limitarse a comparar alcance o precio.
Cómo funciona la medición ultrasónica
El transductor emite una ráfaga ultrasónica y recibe el eco. La electrónica convierte el tiempo de vuelo en distancia utilizando la velocidad del sonido. En aire, esa velocidad cambia con la temperatura; por ello, la compensación y la ubicación del sensor térmico influyen en la exactitud. La superficie, además, debe devolver un eco reconocible dentro del rango configurado.
La medición superior necesita una trayectoria libre entre la cara del transductor y el producto. Una boquilla estrecha, una escalera, una tubería, un agitador o el chorro de entrada pueden producir ecos falsos. La zona ciega próxima al sensor tampoco es utilizable: el nivel máximo debe permanecer fuera de ella. Para entender el fenómeno físico general puede consultarse la explicación de Britannica sobre los ultrasonidos.
Medidor integrado para una instalación superior sencilla
En un modelo integrado, transductor, electrónica, carcasa y conexión de salida forman una sola unidad. Se monta normalmente en la parte superior del depósito y apunta hacia la superficie. Es una solución compacta para depósitos de agua, fosos, recipientes de almacenamiento y muchos puntos exteriores con acceso cómodo.
Su principal ventaja es la sencillez: hay menos componentes separados y no hace falta buscar otra ubicación para el transmisor. A cambio, toda la electrónica queda expuesta a las condiciones del punto de medida. Conviene confirmar espacio de montaje, protección IP, temperatura, condensación, vibración y accesibilidad antes de elegirlo.
El medidor de nivel ultrasónico superior BBULM-T permite evaluar configuraciones integradas o separadas para líquidos y determinadas mediciones de distancia sobre sólidos. El alcance anunciado nunca debe tomarse como garantía aislada: hay que contrastarlo con zona ciega, abertura, haz, superficie y margen operativo.
Sistema separado para alejar la electrónica
Un medidor separado instala la sonda en el punto acústico y coloca el transmisor o la pantalla en otro lugar. Resulta útil cuando la cubierta del depósito es húmeda, caliente, difícil de alcanzar o poco adecuada para leer y configurar un indicador. También facilita situar la interfaz a la altura de los ojos o dentro de un armario protegido.
La separación no corrige una mala trayectoria acústica. La sonda sigue necesitando alineación, distancia respecto a la pared y ausencia de obstáculos. Además, deben revisarse longitud y protección del cable, entradas estancas, compatibilidad entre sonda y transmisor y puesta a tierra. Es una arquitectura más flexible, pero requiere planificar dos ubicaciones y el tendido entre ambas.
Medición externa desde el fondo
Un equipo montado en el fondo se acopla por fuera a la base del recipiente. La señal atraviesa la pared y el líquido, por lo que no es equivalente a un sensor superior. Puede interesar en depósitos sellados, inventario de combustible o modernizaciones donde no se desea taladrar ni introducir una sonda.
Su viabilidad depende del material y espesor de la pared, geometría del fondo, revestimientos, soldaduras, estado de la superficie de montaje, líquido y calidad del acoplamiento. Los fondos dobles, aislados, muy curvos o con capas de aire pueden impedir la transmisión. También debe comprobarse que el producto moja de forma continua la zona acústica.
El medidor externo inferior BBULM-B es una referencia para proyectos que requieren instalación no invasiva. Antes de especificarlo, envíe planos o fotos del depósito, material, espesor, estructura del fondo, líquido, rango y condiciones térmicas; una afirmación genérica de “sin taladrar” no sustituye la prueba de compatibilidad.

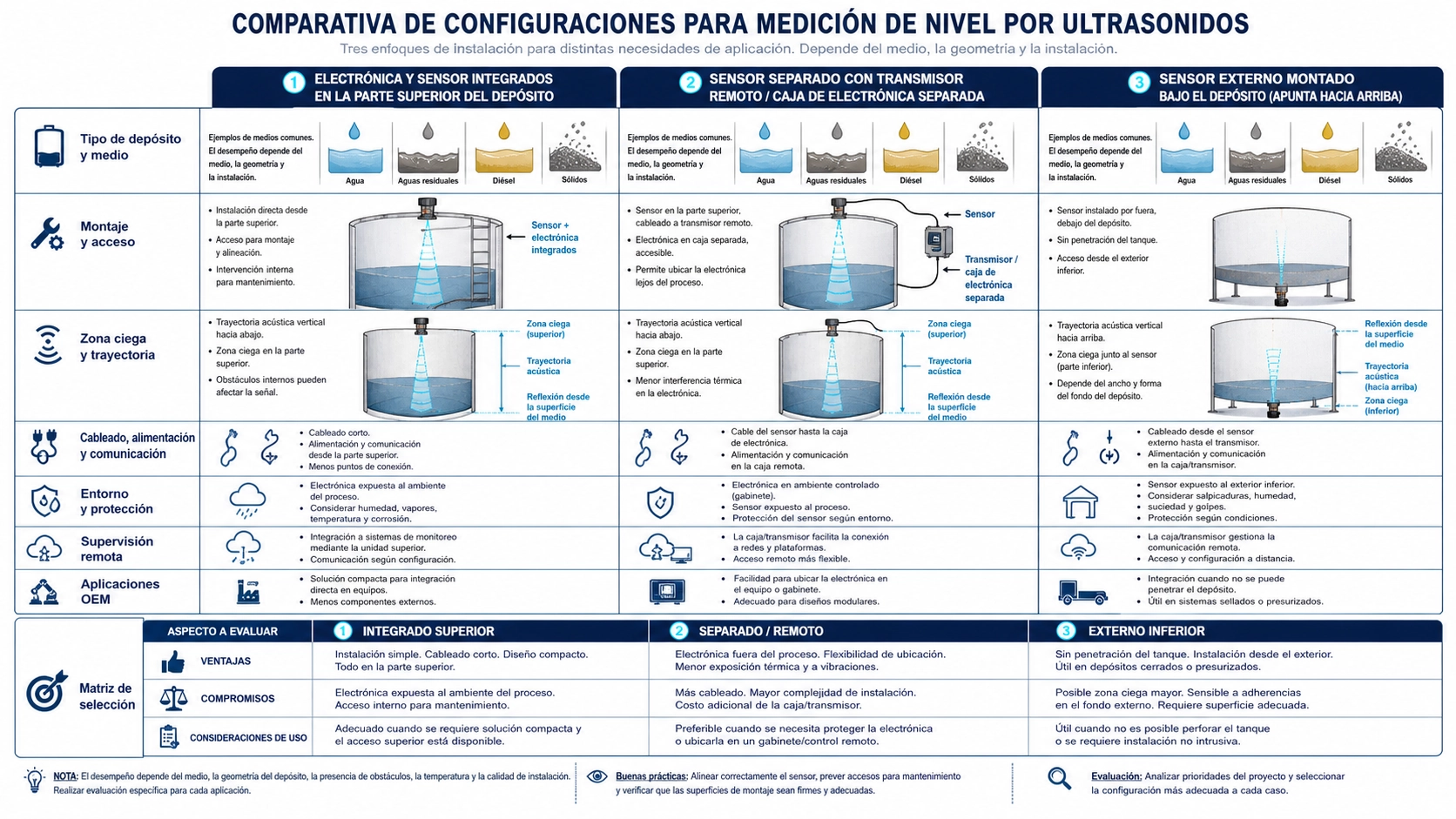

Comparación de las tres arquitecturas
| Tipo | Instalación | Ventaja principal | Comprobación crítica |
|---|---|---|---|
| Integrado | Sonda y electrónica juntas sobre el depósito | Montaje compacto y simple | Acceso, ambiente y trayectoria superior |
| Separado | Sonda arriba; transmisor a distancia | Interfaz protegida y accesible | Cableado, compatibilidad y dos ubicaciones |
| Externo inferior | Sensor acoplado fuera del fondo | Sin abrir ni penetrar el depósito | Pared, fondo, líquido y acoplamiento |
Factores que determinan una selección fiable
Medio y estado de la superficie
El agua limpia y una superficie tranquila suelen ofrecer un eco claro. La espuma puede absorber o dispersar energía; el vapor y la condensación alteran la propagación; una entrada turbulenta crea múltiples orientaciones. En sólidos, la pendiente, el polvo y la granulometría hacen que el retorno sea menos predecible. Describa tanto el medio como sus peores estados de operación.
Rango, zona ciega y geometría
Indique distancia desde la cara del sensor hasta el fondo y hasta el nivel máximo, no solo la capacidad del depósito. Incluya boquilla, diámetro, techo, internos y punto de llenado. El haz se ensancha con la distancia, así que un montaje libre junto al sensor puede interceptar una pared o un refuerzo más abajo.
Salidas e integración
Defina si el controlador necesita 4–20 mA, RS485/Modbus, relés o una interfaz especial. Especifique alimentación, longitud de cable, resolución, comportamiento ante pérdida de eco y si el valor transmitido debe ser distancia, nivel o volumen. La compatibilidad de protocolo incluye mapa de registros, formato, orden de bytes y escala, no únicamente la presencia de RS485.
Ambiente y mantenimiento
Temperatura, humedad, lluvia, radiación solar, producto químico, polvo, vibración y clasificación de área pueden descartar una carcasa. Piense también en cómo se limpiará la cara, cómo se observará el eco y si el instrumento podrá desmontarse sin detener el proceso.
Guía rápida de decisión
- Elija integrado cuando exista acceso superior cómodo, trayectoria clara y ambiente compatible.
- Elija separado cuando la sonda deba permanecer arriba, pero la pantalla o electrónica necesite un lugar protegido.
- Evalúe montaje inferior externo cuando el depósito no pueda perforarse y su construcción permita transmitir el ultrasonido.
- No confirme ninguna opción hasta revisar nivel máximo, zona ciega, obstáculos, espuma, vapor y salidas.
Después de instalar un equipo superior, la guía de puesta en marcha del medidor ultrasónico de nivel explica cómo fijar referencias, verificar ecos y validar la salida. Si el proceso presenta vapor intenso, presión, espuma persistente o condiciones difíciles, la comparación entre nivel ultrasónico y radar ayuda a decidir si otra tecnología resulta más robusta.
Datos necesarios para una cotización técnica
Prepare aplicación, medio, temperatura y presión; altura, diámetro, material y espesor del depósito; dibujo de techo, boquilla y fondo; nivel mínimo y máximo; espuma, vapor, polvo, agitación y obstáculos; lugar disponible; alimentación, salida, alarma y protocolo; ambiente, protección y aprobaciones; cantidad, calendario y criterio de aceptación. En proyectos de sustitución, añada modelo anterior y motivo del cambio.
Para una revisión concreta, envíe estos datos junto con fotos y un croquis a Deep Minds Ultrasonic. Con esa información se puede valorar primero la arquitectura y después el modelo, en vez de proponer un alcance nominal sin conocer el depósito.
Preguntas frecuentes
¿Integrado y separado miden de forma distinta?
No necesariamente. Ambos pueden usar tiempo de vuelo desde arriba; la diferencia principal es si sonda y electrónica están juntas. La estabilidad depende más de la trayectoria, el proceso y la configuración que de la posición de la pantalla.
¿Un sensor externo inferior funciona en cualquier depósito?
No. Deben ser compatibles pared, fondo, líquido, temperatura y acoplamiento. Revestimientos, aislamiento, huecos o geometrías complejas pueden bloquear o distorsionar la señal.
¿Puede medir sólidos?
Algunos modelos superiores pueden medir distancia a sólidos, pero una superficie inclinada, irregular o polvorienta puede devolver un eco débil. La aplicación necesita margen y, de ser posible, una prueba representativa.
Conclusión
El integrado favorece una instalación superior compacta; el separado mantiene la sonda en el punto de medida y traslada la interfaz; el externo inferior evita penetrar un depósito compatible. La decisión correcta surge de la geometría, el medio y el entorno, no del nombre del tipo. Documentar el peor nivel, la trayectoria, la zona ciega, el proceso y la integración permite seleccionar un sistema que pueda verificarse y mantenerse en condiciones reales.
