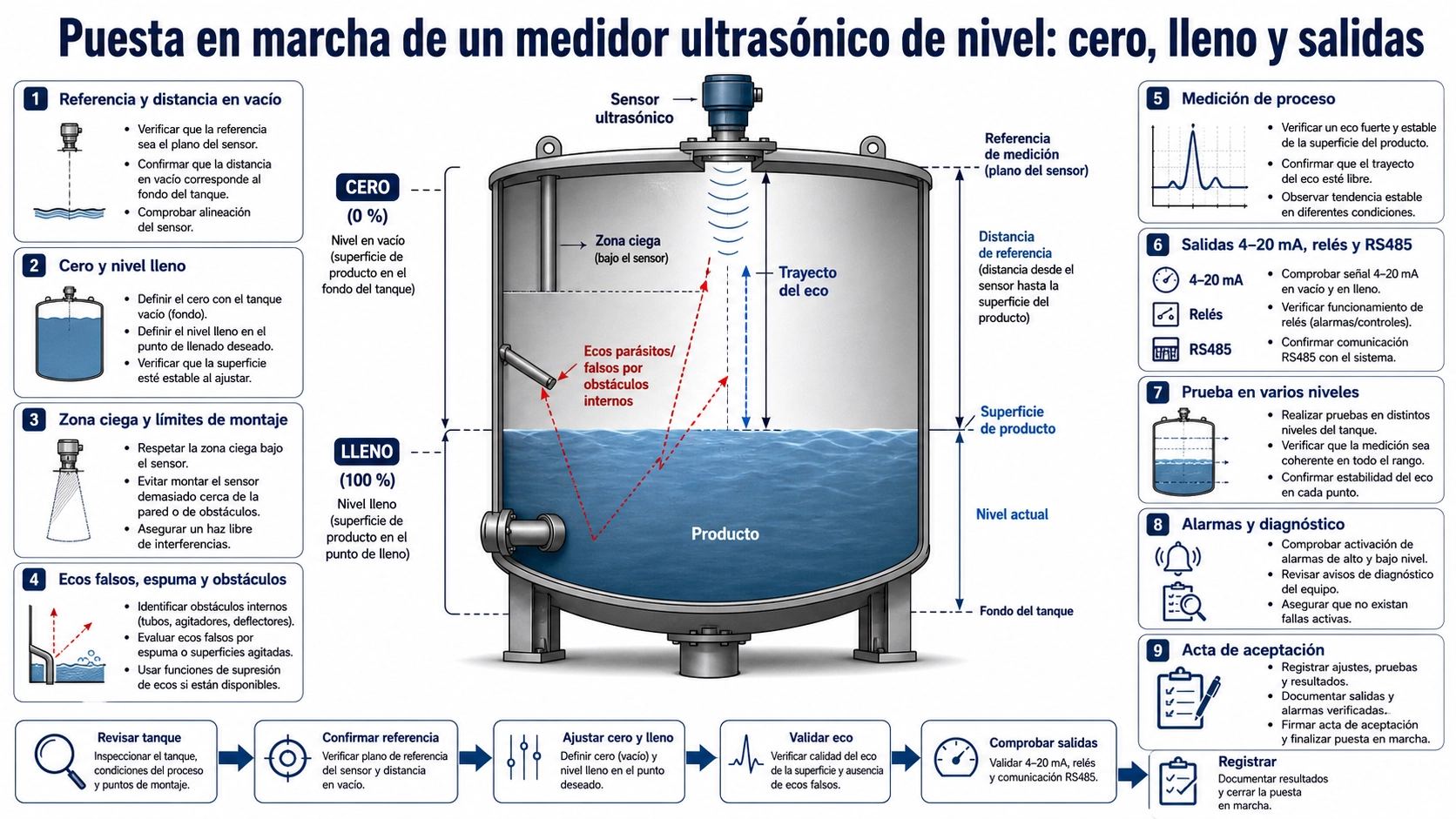

La puesta en marcha demuestra la cadena de medida
Un buen montaje proporciona al medidor ultrasónico una trayectoria acústica utilizable. La puesta en marcha confirma que esa distancia se convierte en el nivel correcto y que el PLC, la telemetría, la pantalla y las alarmas reciben el valor previsto. Un equipo puede estar perfectamente fijado y, aun así, informar mal si la distancia de vacío, la altura, el cero, la escala de salida o el punto de referencia son incorrectos.
Este procedimiento se dirige a medidores ultrasónicos sin contacto instalados sobre la superficie. Los sistemas externos montados en el fondo utilizan otra trayectoria y necesitan sus propias reglas de acoplamiento y recipiente. La guía de tipos de medidor ultrasónico de nivel compara arquitecturas integradas, separadas y externas.
1. Registrar la referencia física antes de abrir el menú
Mida desde la cara de referencia definida por el fabricante, no desde la tapa, la rosca o el techo del tanque. Levante boquilla, proyección del sensor, geometría del fondo, nivel de operación mínimo, máximo seguro y cualquier zona inaccesible.
| Parámetro | Significado físico | Error habitual |
|---|---|---|
| Distancia de vacío | Cara del sensor hasta el datum de 0 % o el fondo de referencia | Usar altura exterior del tanque |
| Nivel lleno | Superficie de proceso máxima válida | Situar 100 % dentro de la zona ciega |
| Span | Diferencia entre puntos configurados de 0 % y 100 % | Escalar salida y pantalla con rangos distintos |
| Offset | Relación entre referencia acústica y datum de proceso | Usarlo para ocultar un montaje mal medido |
Incluya un croquis con cotas en el expediente. Así, una sustitución futura puede reconstruir la configuración en vez de copiar números sin conocer su origen.
2. Comprobar zona ciega y máximo nivel medible
Después de transmitir, el transductor resuena y el receptor tarda en recuperar sensibilidad. Los ecos próximos durante ese intervalo no son fiables y forman la zona ciega. El nivel lleno debe conservar separación en todas las condiciones, incluidos sobrellenado, espuma, oleaje y golpes de proceso.
- Use la zona ciega del modelo y rango exactos.
- Mida desde la cara acústica hasta la superficie más alta prevista.
- Incluya profundidad de boquilla, rebaje y tolerancia de montaje.
- No reduzca el blanking solo para forzar una lectura en una ubicación inadecuada.
- Defina una alarma o estado seguro antes de que la superficie entre en la zona no medible.
3. Configurar cero, lleno, unidades y respuesta
Introduzca distancia de vacío, altura o span según la lógica del instrumento. Algunos menús trabajan en distancia descendente y otros en nivel ascendente; confirme el signo. Verifique unidades antes de escribir valores, especialmente milímetros frente a metros o pulgadas frente a pies.
Configure 0 % y 100 % y después el amortiguamiento. Una respuesta rápida sigue cambios, pero puede mostrar agitación como nivel inestable. Un filtro fuerte suaviza la tendencia y retrasa alarmas. Seleccione el tiempo según dinámica real y riesgo, y documente la razón.
4. Revisar el eco antes de ajustar la calibración
Use curva de eco, intensidad, calidad o distancia bruta si están disponibles. El eco principal debe coincidir con la distancia manual a la superficie. Labios de boquilla, escaleras, refuerzos, tuberías, agitadores y paredes crean reflexiones repetibles.
Si un falso eco supera al proceso, corrija primero posición, verticalidad o trayectoria. El mapeo de ecos puede suprimir obstáculos permanentes, pero no debe ocultar un objeto móvil ni un mal montaje. Ejecute el aprendizaje en la condición exigida por el equipo y conserve la curva antes y después.
5. Comparar en varios niveles
Un solo punto confirma como máximo un offset. Compare distancia o nivel contra mirilla, sonda manual, escala calibrada, volumen transferido u otro instrumento verificado en varios puntos. Use el mismo datum y registre incertidumbre de la referencia.
- Compruebe la región baja sin entrar en una condición de eco insuficiente.
- Compruebe uno o más niveles intermedios.
- Compruebe la región alta manteniendo margen de zona ciega.
- Observe durante movimiento, no solo con la superficie quieta.
- Registre temperatura, agitación, espuma, eco y hora de cada comparación.
Si el error es constante, revise datum y offset. Si crece con el nivel, revise span, unidades y geometría. Si aparece solo con agitador o espuma, investigue la calidad del eco antes de modificar la escala.
6. Probar cada salida de forma independiente
| Salida | Prueba | Fuente habitual de discrepancia |
|---|---|---|
| 4–20 mA | Medir corriente en puntos definidos y comparar con escala PLC | 0/100 % invertidos, rango distinto, alimentación o cableado |
| Relé | Ensayar umbral, histéresis, retardo y estado de fallo | Alarma basada en distancia cuando el operador espera nivel |
| RS485/Modbus | Dirección, baudios, paridad, registro, tipo, bytes y escala | Comunicación correcta con interpretación errónea |
| Plataforma remota | Comparar valor, unidad y timestamp con el local | Conversión, dato antiguo, caché o intervalo de consulta |
Pruebe más de un valor para distinguir offset de span. Defina comportamiento durante pérdida de eco, fallo interno y arranque; el PLC debe interpretar esos estados de forma inequívoca.
7. Registrar la aceptación
El registro final debe incluir modelo y serie, posición, referencia, dimensiones, rango, zona ciega, filtros, mapa de ecos, escala de salida, comunicación, comparaciones, diagnóstico, fotos, desviaciones y decisión. Las fotografías del interior y de la trayectoria aportan contexto para investigar cambios posteriores.
Si después aparecen pérdidas o saltos, siga la guía de diagnóstico de medidores ultrasónicos de nivel. Para una nueva selección, el medidor de nivel ultrasónico BBULM-T debe evaluarse contra rango, zona ciega, haz, salidas, ambiente y aprobación requeridos.
Preguntas frecuentes
¿4 mA debe representar tanque vacío o lleno?
Ambas asignaciones son posibles, pero deben ser idénticas en instrumento, PLC, planos y operación. Es habitual 4 mA para 0 % y 20 mA para 100 %, sin que sea una regla universal.
¿La configuración corrige un mal montaje?
Puede aplicar un offset documentado, pero no resuelve un haz obstruido, ecos severos, falta de margen de zona ciega o una superficie sin eco útil.
¿Por qué comprobar varios niveles?
Porque revelan error de span, escala, linealidad y problemas de eco dependientes del proceso que un punto no muestra.
¿Cómo pruebo sin llenar todo el tanque?
Use simulación autorizada de distancia o salida para la cadena eléctrica y al menos comparaciones reales disponibles para la parte acústica. Documente qué aspectos no se verificaron y cómo se cerrarán.
Datos para una revisión de puesta en marcha
Para que Deep Minds Ultrasonic revise el punto, envíe modelo, tanque y boquilla, croquis del datum, niveles, líquido, espuma, obstáculos, capturas de eco, configuración, salidas, lecturas de referencia, fotos y criterio de aceptación.
