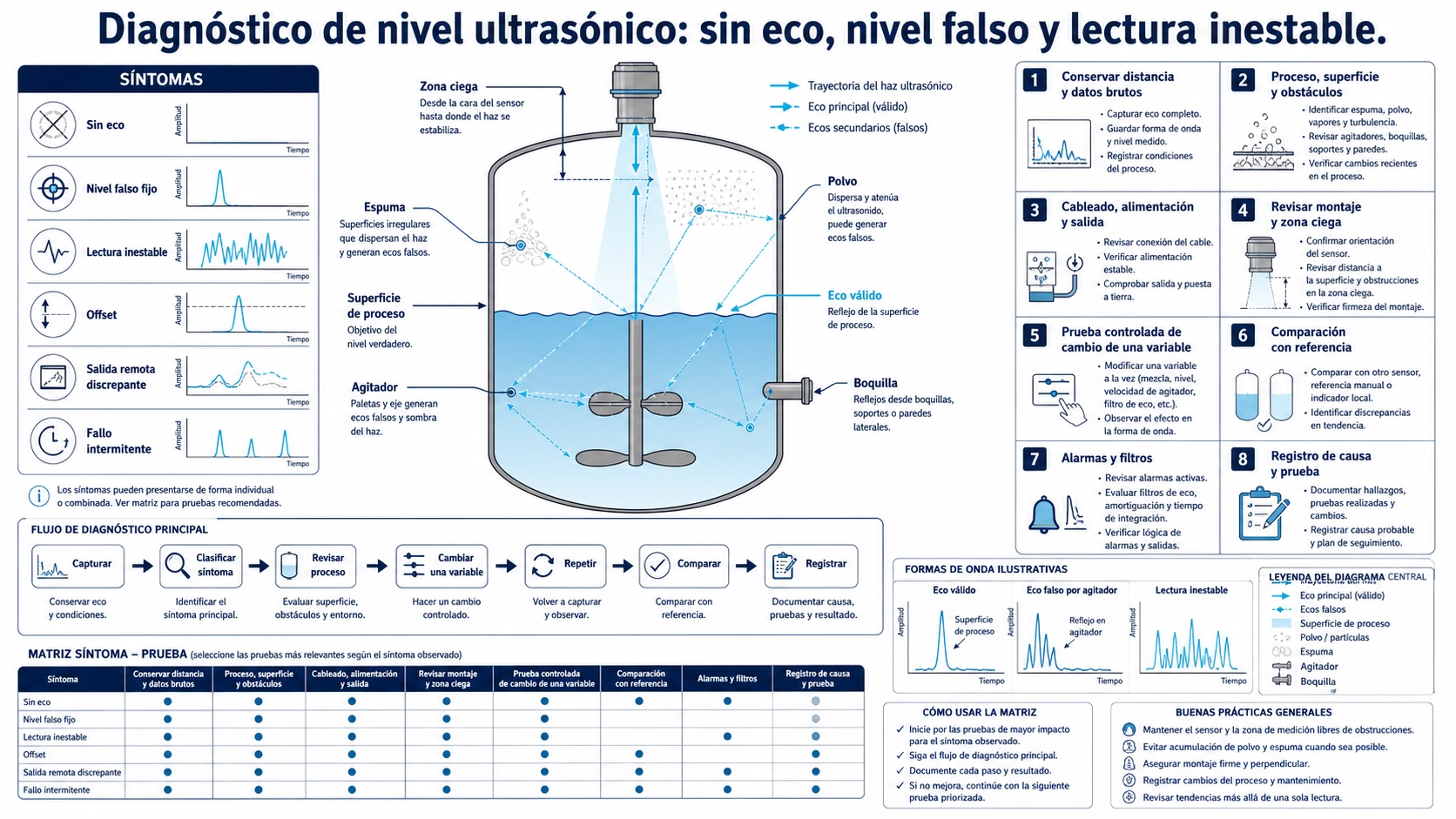

Diagnosticar a partir del síntoma y conservar la evidencia
Un fallo de nivel ultrasónico puede proceder del sensor, instalación, superficie, configuración, alimentación o mapeo del sistema de control. Sustituir el equipo antes de separar esas posibilidades suele reproducir el mismo problema. Antes de cambiar parámetros, guarde la configuración y registre nivel local, distancia bruta, estado de eco, intensidad o calidad, salida, condición del proceso y hora.
| Síntoma | Primera comprobación | Pista útil |
|---|---|---|
| Sin eco o distancia máxima | Rango, zona ciega, cara, ángulo y superficie | ¿Coincide con nivel o proceso? |
| Nivel falso fijo | Boquilla, escalera, tubo, refuerzo, pared | ¿La distancia coincide con un obstáculo? |
| Lectura inestable | Agitación, entrada, espuma, condensación, montaje | ¿Salta la distancia bruta o solo la salida? |
| Offset constante | Referencia, altura, offset y unidades | ¿El error se mantiene en todo el rango? |
| PLC distinto de pantalla | 4–20 mA, registro, bytes, escala y unidad | ¿La distancia local es correcta? |
Sin eco o pérdida de eco
Confirme que la superficie está dentro del rango configurado y fuera de la zona ciega. Un tanque puede contener producto y quedar, aun así, fuera del rango útil del modelo. Inspeccione la cara para detectar condensación, depósitos, pintura, película protectora, hielo o daño.
Revise después la trayectoria. Un sensor inclinado puede enviar el reflejo fuera del receptor. Una superficie oblicua, espuma gruesa, vapor denso, polvo o turbulencia pueden devolver poca energía. Relacione el fallo con llenado, calentamiento, aireación, mezcla o despresurización. Si desaparece el eco solo durante un estado, el proceso es más probable que la electrónica.
Nivel fijo que no sigue al proceso
Una cifra fija suele ser un eco real del reflector equivocado. Compare la distancia bruta con labio de boquilla, tubo interno, escalera, eje, refuerzo, soldadura y pared. Si permanece constante mientras cambia el nivel verdadero, una estructura fija domina.
Las acciones posibles incluyen reubicar o alinear, sacar la cara fuera de la boquilla o mapear el falso eco. No ajuste el offset: solo desplaza la cifra y mantiene el seguimiento del reflector incorrecto. Guarde la curva antes y después del mapeo.
Lecturas inestables o saltos
Determine si el salto existe en la distancia acústica o únicamente en la salida procesada. Si salta la distancia, observe entrada de líquido, agitador, ondas, parches de espuma, gotas, vibración y fijación. Alejar el sensor de la entrada o usar un tubo tranquilizador adecuado puede ayudar, siempre que permanezca limpio y acústicamente válido.
Si la distancia es estable y la salida no, revise amortiguamiento, escala, polling, conversión y filtro del PLC. Ganancia excesiva o seguimiento agresivo también pueden alternar entre dos ecos. Cambie una sola variable y vuelva a la línea base si no mejora.
Lectura siempre alta o baja
Un error casi constante apunta a la geometría de referencia o a un offset. Recompruebe cara de medida, distancia vacía, altura, boquilla, unidades y si la pantalla indica distancia o nivel. Un error proporcional que crece suele implicar span, escala de salida o conversión de volumen.
La temperatura cambia la velocidad del sonido. La compensación interna puede fallar frente a gradientes rápidos, vapor caliente o una sonda que no representa toda la trayectoria. No convierta todo efecto térmico en un offset fijo.
Pantalla correcta y valor remoto incorrecto
Cuando nivel y distancia locales son correctos, deje de tocar la acústica y pruebe la cadena de señal.
- En 4–20 mA, mida corriente y confirme si se transmite nivel o distancia.
- Revise rango del PLC, tipo de entrada, alimentación, referencia común y polaridad.
- En Modbus, compruebe dirección, baudios, paridad, registro, signo, decimal y orden de bytes.
- En gateway o nube, compare timestamps para descartar caché o retraso.
- Pruebe dos o más valores para distinguir offset y span.
Fallos intermitentes necesitan una línea de tiempo
Anote si aparece después de lluvia, a una temperatura, durante bombas, al arrancar un variador o en un nivel específico. Inspeccione prensaestopas, blindaje, tierra, humedad de conectores, caídas de alimentación y vibración. Repetirse en la misma distancia sugiere conflicto de eco; repetirse con el mismo equipo o hora sugiere electricidad o proceso.
Secuencia disciplinada de diagnóstico
- Guardar configuración y capturas antes del cambio.
- Registrar nivel, distancia, eco, salida y proceso.
- Verificar alimentación, cableado, cara y montaje.
- Comparar distancia indicada con una referencia y geometría interna.
- Separar el subsistema acústico del de comunicación.
- Modificar una variable y documentar resultado.
- Restaurar la base si la prueba no aporta mejora.
La lista de puesta en marcha de nivel ultrasónico proporciona valores de base. Si vapor, presión, vacío, espuma densa o sólidos impiden un retorno estable, compare con la guía de nivel ultrasónico frente a radar. El medidor superior BBULM-T debe revisarse contra las condiciones recuperadas, no cambiarse automáticamente.
Preguntas frecuentes
¿Debo aumentar sensibilidad si no hay eco?
Solo después de revisar rango, zona ciega, montaje y superficie. Más ganancia puede recuperar un eco débil, pero también reforzar reflejos y ruido.
¿Por qué se congela en un valor?
Puede seguir un reflector fijo, mantener el último valor tras perder eco o recibir un dato antiguo. Compare distancia bruta y estado diagnóstico.
¿Cuándo se justifica sustituir?
Cuando alimentación, cableado, montaje, proceso, configuración y salida están verificados y una prueba controlada hace que el fallo siga al equipo, o existen daño y autodiagnóstico interno.
Evidencia para soporte
Para una revisión por Deep Minds Ultrasonic, envíe configuración, distancia y eco brutos, tendencia horaria, tanque, obstáculos, líquido, espuma, temperatura, fotos, alimentación, cableado, salidas, comparación y resultado de cada prueba.
