Partir du symptôme, pas d’une hypothèse
Une anomalie peut provenir de la sonde, du montage, de la surface, du paramétrage, de l’alimentation ou de la conversion dans l’automate. Remplacer l’appareil sans isoler ces causes reproduit souvent la panne. Avant toute modification, relever le niveau local, la distance brute, l’état d’écho, la sortie, les conditions de process et l’heure du défaut.

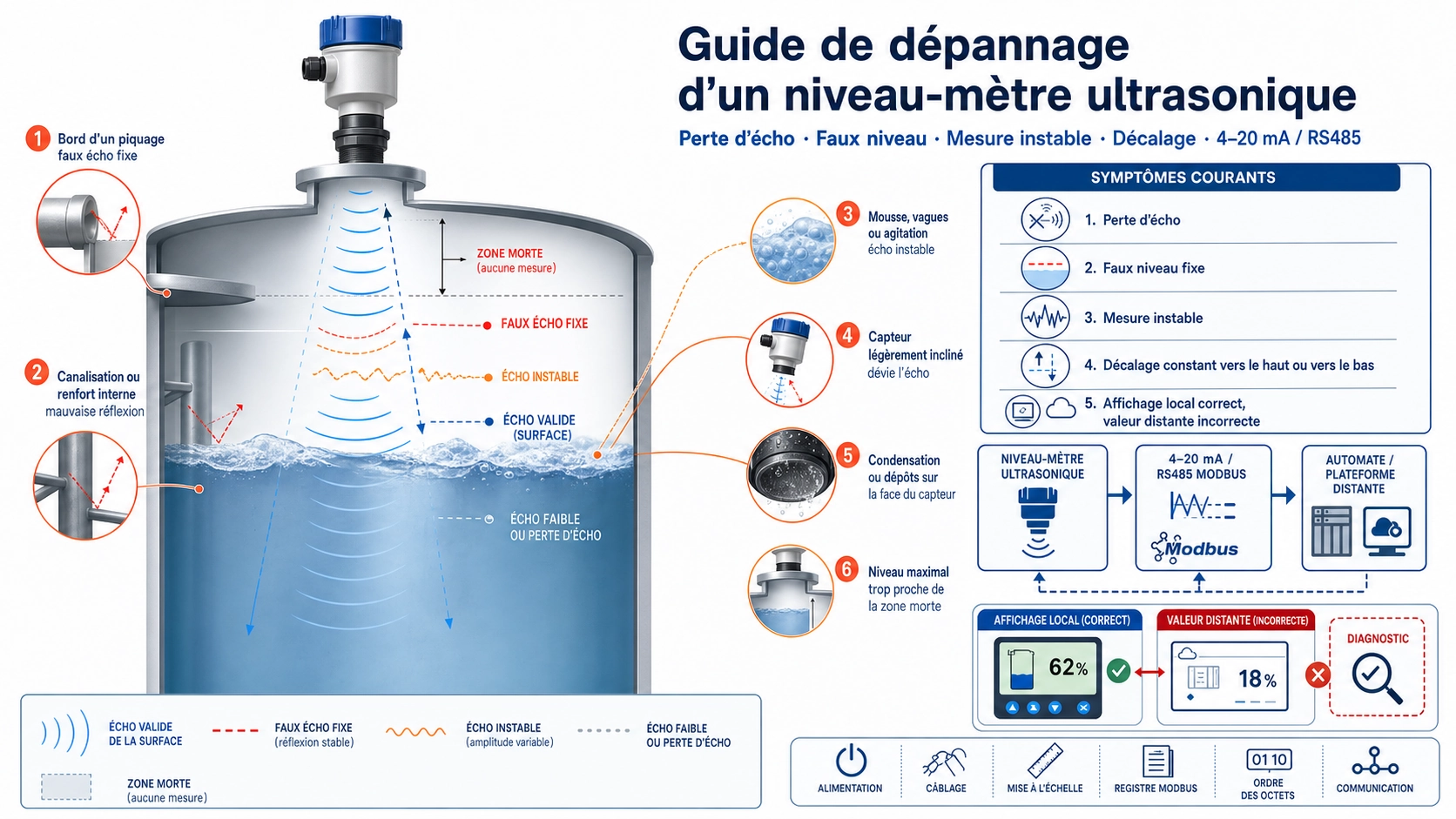

| Symptôme | Contrôles prioritaires | Indice utile |
|---|---|---|
| Perte d’écho | Plage, zone morte, face active, angle, surface | Le défaut dépend-il du niveau ou du process ? |
| Faux niveau fixe | Piquage, échelle, conduite, renfort, paroi | La distance correspond-elle à un obstacle réel ? |
| Mesure instable | Remous, arrivée produit, mousse, condensation, vibration | La distance brute varie-t-elle aussi ? |
| Décalage constant | Repère, hauteur de cuve, offset, unités | L’erreur reste-t-elle constante sur l’étendue ? |
| Écart avec l’automate | Échelle 4–20 mA, registre, ordre des octets | La valeur locale est-elle correcte ? |
Perte d’écho ou absence d’écho
Vérifier d’abord que la surface se trouve dans la plage configurée et hors de la zone morte. Contrôler ensuite la face active : condensation, dépôt, peinture, film de protection ou choc mécanique peuvent affaiblir fortement le signal.
Examiner le trajet acoustique. Une sonde inclinée peut réfléchir l’onde hors de l’axe de réception. Une surface solide inclinée, une mousse épaisse, une vapeur dense, beaucoup de poussière ou de forts remous peuvent également supprimer l’écho utile. Comparer le défaut aux phases de chauffage, remplissage, aération ou agitation.
Faux niveau fixe
Une valeur fixe correspond souvent à un véritable écho provenant du mauvais objet. Comparer la distance brute avec la position du bord de piquage, d’une canalisation, d’une échelle, d’un arbre d’agitateur ou d’un renfort. Si la surface réelle évolue alors que la distance affichée ne change pas, un réflecteur permanent domine probablement.
Déplacer la sonde, la faire dépasser du piquage, modifier l’orientation ou employer la cartographie des échos fixes. Un simple offset ne résout pas le problème : il change la valeur affichée mais laisse l’appareil suivre le mauvais réflecteur.
Mesure instable ou sauts de niveau
Déterminer si la distance acoustique brute est instable ou si seule la valeur traitée varie. Si la distance brute saute, rechercher une arrivée de produit, un agitateur, des vagues, des plaques de mousse, des gouttes sur la membrane, une vibration ou un montage desserré. Si la distance brute reste stable, contrôler l’amortissement, la mise à l’échelle, l’interrogation Modbus et le filtrage de l’automate.
Décalage systématique
Une erreur presque constante indique généralement un problème de repère ou d’offset. Reprendre la face de référence, la distance à vide, la hauteur du piquage, les unités et le choix entre affichage de distance et affichage de niveau. Une erreur proportionnelle à la hauteur est plutôt liée à l’étendue ou à la conversion de sortie.
La température de l’espace gazeux modifie la vitesse du son. La compensation intégrée réduit cet effet, mais un fort gradient ou une couche de vapeur chaude peut produire une erreur dépendante du process qui ne se corrige pas avec un décalage fixe.
Affichage local correct, valeur distante incorrecte
- Mesurer le courant 4–20 mA et vérifier si la sortie représente la distance ou le niveau.
- Contrôler l’échelle process, le type d’entrée, l’alimentation de boucle et la polarité.
- Pour Modbus, vérifier adresse, vitesse, parité, registre, type de donnée, facteur décimal et ordre des octets.
- Comparer les horodatages d’une passerelle ou d’une plateforme afin d’exclure une donnée ancienne.
Défauts intermittents
Créer une chronologie : pluie, température, démarrage de pompe, variateur, niveau particulier. Inspecter les presse-étoupes, le blindage, la terre, l’humidité dans les connecteurs, les chutes d’alimentation et les vibrations. Un défaut au même niveau évoque un conflit d’échos ; un défaut au même état de machine évoque davantage une cause électrique ou process.
Séquence de diagnostic recommandée
- Sauvegarder la configuration.
- Relever distance brute, écho, sortie et état du process.
- Vérifier alimentation, câblage, face active et montage.
- Comparer la distance à une mesure manuelle et à la géométrie interne.
- Séparer comportement acoustique et chaîne de sortie.
- Modifier une seule variable à la fois.
- Revenir au réglage initial si le changement n’apporte rien.
La liste de contrôle de mise en service fournit les valeurs de référence nécessaires. Lorsque la vapeur, la pression, le vide, la mousse ou les solides empêchent durablement un retour stable, consultez notre comparatif entre ultrasons et radar.
FAQ
Faut-il augmenter le gain en cas de perte d’écho ?
Seulement après avoir vérifié la plage, la zone morte, le montage et la surface. Un gain supérieur peut aussi amplifier les échos parasites.
Pourquoi le niveau reste-t-il bloqué ?
L’appareil peut suivre un obstacle fixe, conserver la dernière valeur valide ou recevoir une donnée ancienne du système de contrôle.
Quand remplacer l’instrument ?
Après validation de l’alimentation, du câblage, du montage, du process, des paramètres et des sorties, ou en présence d’un dommage physique ou d’un diagnostic interne confirmé.
