Le choix dépend de l’espace gazeux et du procédé, pas seulement de la hauteur de cuve

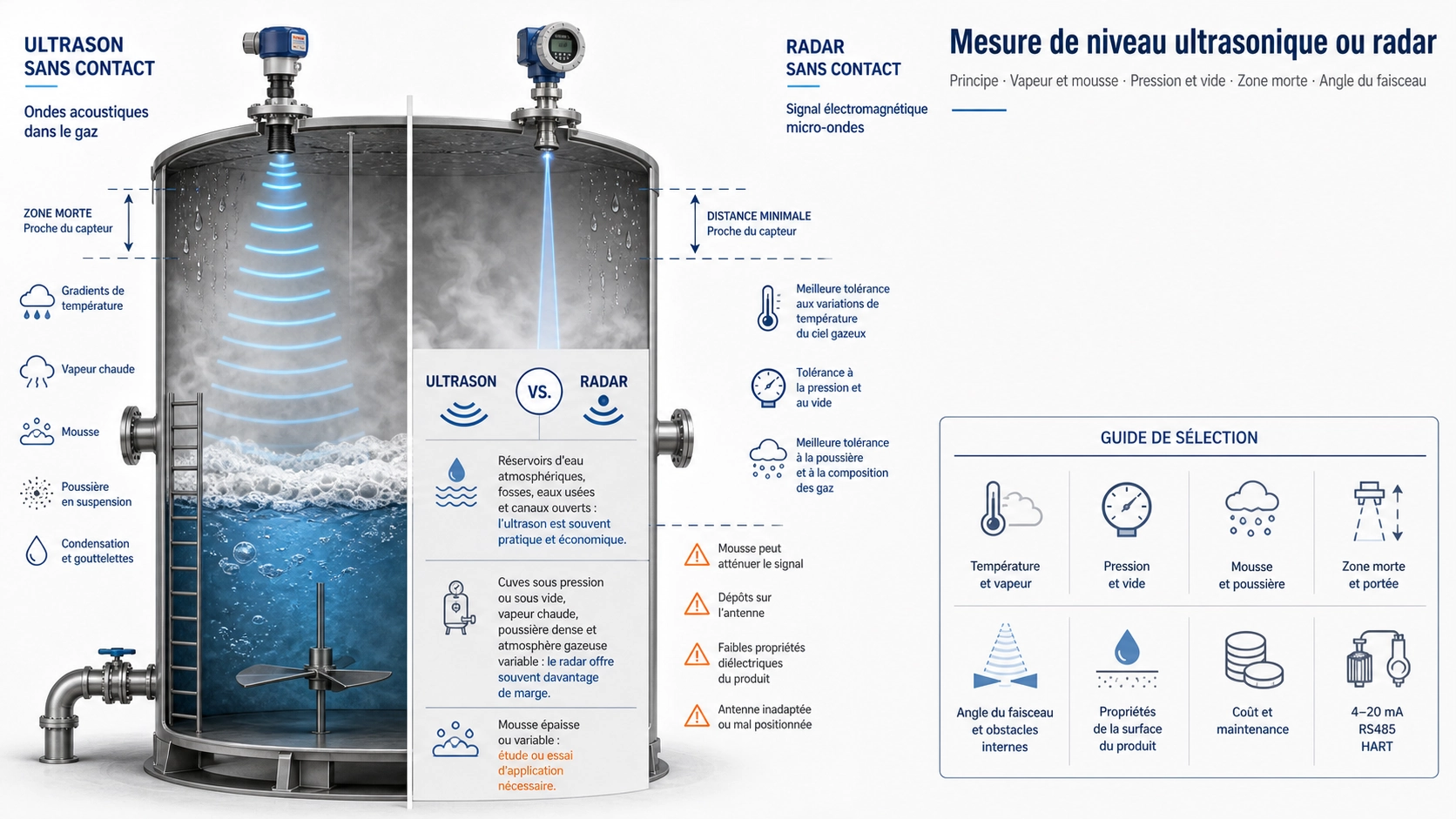

Les instruments ultrasoniques et les radars sans contact mesurent tous deux la distance jusqu’à la surface, puis la convertissent en niveau. Le signal physique est toutefois différent : onde acoustique mécanique dans l’espace gazeux pour l’ultrason, onde électromagnétique pour le radar. Cette différence explique leur comportement face aux gradients de température, à la pression, au vide, à la vapeur, à la poussière, à la mousse, à la condensation et aux obstacles internes.
L’ultrason reste une solution pratique et économique pour de nombreux réservoirs d’eau, bassins, postes de relevage et stockages standards. Le radar offre généralement davantage de marge lorsque l’espace gazeux ou les conditions de procédé sont sévères. Il ne s’agit pas de déclarer une technologie toujours supérieure, mais de choisir le bon principe.
Différence de principe
| Critère | Ultrasons | Radar sans contact |
|---|---|---|
| Signal | Impulsion acoustique dans le gaz | Onde électromagnétique |
| Influence principale | Vitesse du son dans l’espace gazeux | Beaucoup moins sensible à la température et à la composition du gaz |
| Atout typique | Mesure standard économique | Meilleure marge dans les atmosphères variables |
| Limite typique | Atténuation, gradients, mousse, vapeur, poussière | Faible réflexion diélectrique, dépôts, géométrie, antenne inadaptée |
Les deux technologies exigent un montage correct, un trajet dégagé et une bonne configuration. Le radar n’est pas insensible à tout et l’ultrason n’est pas réservé aux cuves parfaitement propres.
Température, vapeur, pression et vide
La vitesse du son varie avec la température et la composition du gaz. La compensation intégrée est utile, mais un capteur de température placé près de l’instrument ne représente pas toujours un espace gazeux stratifié. Vapeurs chaudes, chauffage rapide, changement de gaz et condensation peuvent augmenter l’erreur ou affaiblir l’écho.
Le radar sans contact est généralement beaucoup moins sensible à ces variations. Il est aussi souvent privilégié pour les appareils sous pression ou sous vide, à condition de respecter les limites de pression, température, raccordement et zone dangereuse du modèle. Un appareil ultrasonique standard ne doit pas être supposé compatible avec pression ou vide.
Mousse, poussière, vapeur et condensation
La mousse peut absorber ou diffuser l’énergie acoustique. Une mousse fine et humide peut être mesurée à sa surface ; une mousse épaisse, sèche ou très aérée peut produire un écho faible. Le radar n’a pas non plus un comportement universel : selon la fréquence, l’humidité et les propriétés diélectriques, il peut réfléchir sur la mousse ou la traverser partiellement.
Une poussière dense ou une vapeur importante réduit souvent la marge de l’ultrason. Le radar conserve en général une meilleure stabilité, surtout avec un faisceau étroit. La condensation et les dépôts sur la face du capteur ou l’antenne peuvent toutefois affecter les deux principes.
Surface et propriétés du produit
L’ultrason nécessite une surface qui renvoie suffisamment d’énergie acoustique. L’eau calme et de nombreux liquides sont favorables. Les solides inclinés, poudres légères, surfaces absorbantes et angles de talus variables peuvent détourner ou affaiblir l’écho.
La réflexion radar dépend des propriétés diélectriques, de la fréquence et de l’antenne. Les radars modernes mesurent de nombreux produits à faible constante diélectrique, mais une réflexion très faible, des dépôts importants ou une géométrie difficile exigent toujours une étude. Pour les interfaces, un radar à ondes guidées ou un autre principe peut être préférable.
Zone morte, portée et volume utile
Le transducteur ultrasonique doit récupérer après l’émission, ce qui crée une zone aveugle proche. Le niveau maximum doit rester en dehors de cette zone. Le radar possède aussi une zone proche, mais beaucoup de modèles haute fréquence mesurent plus près de l’antenne avec un faisceau plus étroit, avantageux dans les cuves courtes.
La portée ne doit pas être choisie uniquement sur la valeur maximale du catalogue. Mousse, poussière, vapeur, turbulence, faible réflexion et mauvais montage réduisent la marge pour les deux technologies.
Faisceau et obstacles internes
Longs piquages, échelles, agitateurs, serpentins, renforts, conduites d’alimentation et parois étroites peuvent produire des échos parasites. Le faisceau ultrasonique dépend du diamètre, de la fréquence et de la conception. Les radars compacts haute fréquence disposent souvent d’un faisceau plus étroit.
Un faisceau étroit ne dispense pas d’un bon emplacement. L’antenne doit viser la surface, éviter le jet de remplissage et respecter les exigences de piquage. La cartographie des faux échos vient après le contrôle mécanique.
Coût, maintenance et complexité
Pour des cuves d’eau atmosphériques, canaux ouverts, puisards et bassins, l’ultrason offre souvent un bon rapport coût-performance. Les radars sont devenus plus accessibles, mais boîtiers process, antennes, homologations, raccords pression et diagnostics peuvent augmenter le coût.
La maintenance dépend surtout du produit. Une face ultrasonique en atmosphère condensante peut nécessiter un nettoyage ; une antenne radar exposée à un produit collant aussi. Il faut considérer accès, dépôts, matériaux, indice IP, zone dangereuse, sorties et support à long terme.
Matrice de choix pratique
| Condition | Point de départ | Motif |
|---|---|---|
| Cuve d’eau propre atmosphérique | Ultrasons ou radar | Comparer portée, espace disponible, sortie et budget |
| Bassin d’eaux usées avec vapeur modérée | Ultrasons souvent adaptés | Solution sans contact économique si l’écho reste stable |
| Appareil sous pression ou vide | Radar | Principe et versions process plus adaptés |
| Poussière dense ou vapeur chaude | Radar | Moins sensible à l’atténuation dans l’espace gazeux |
| Mousse épaisse et variable | Essai d’application | Réponse variable pour les deux technologies |
| Cuve courte avec peu de hauteur libre | Radar souvent préférable | Zone proche réduite et faisceau focalisé |
| Stockage d’eau simple avec budget limité | Ultrasons souvent préférables | Bon coût lorsque les conditions acoustiques sont favorables |
Informations nécessaires
- Liquide, boue, poudre, granulés ou autre produit
- Hauteur, diamètre, piquage et obstacles internes
- Niveaux minimum et maximum, marge de débordement
- Pression, vide, température et atmosphère
- Mousse, poussière, vapeur, condensation, turbulence et dépôts
- Précision, temps de réponse et alarmes
- 4–20 mA, HART, RS485, relais ou communication sans fil
- Zone dangereuse, hygiène, compatibilité chimique et indice IP
Pour les architectures ultrasoniques, consultez notre guide des modèles intégrés, séparés et montés en fond de cuve. Après sélection, utilisez la check-list de mise en service.
Les documents techniques de VEGA et d’Endress+Hauser illustrent également la nécessité d’un choix fondé sur le procédé.
FAQ
Le radar est-il toujours plus précis ?
Non. La précision dépend du modèle, de la portée, du montage et du procédé. Le radar est souvent plus stable dans une atmosphère difficile, mais l’ultrason peut parfaitement répondre aux applications standards.
Le radar traverse-t-il toujours la mousse ?
Non. Le résultat dépend de la densité, de l’humidité, de l’épaisseur, des propriétés diélectriques, de la fréquence et du traitement du signal.
Quand conserver l’ultrason ?
Pour de nombreuses cuves atmosphériques, bassins, canaux ouverts et applications eau ou eaux usées avec trajet acoustique dégagé et hauteur libre suffisante.
