La mise en service ne se limite pas au montage
Le montage crée un trajet acoustique exploitable. La mise en service vérifie que l’appareil transforme correctement cette distance en niveau et transmet la bonne valeur à l’automate, au système de télémesure, à l’afficheur ou aux relais. Un capteur peut être correctement fixé tout en indiquant un niveau faux si la distance à vide, la hauteur de cuve, l’échelle de sortie ou le point de référence sont mal paramétrés.
La procédure ci-dessous concerne principalement les mesureurs sans contact montés par le haut. Les solutions externes montées sous la cuve reposent sur un autre couplage acoustique. Pour comparer les architectures, consultez notre guide des différents types de mesureurs de niveau à ultrasons.

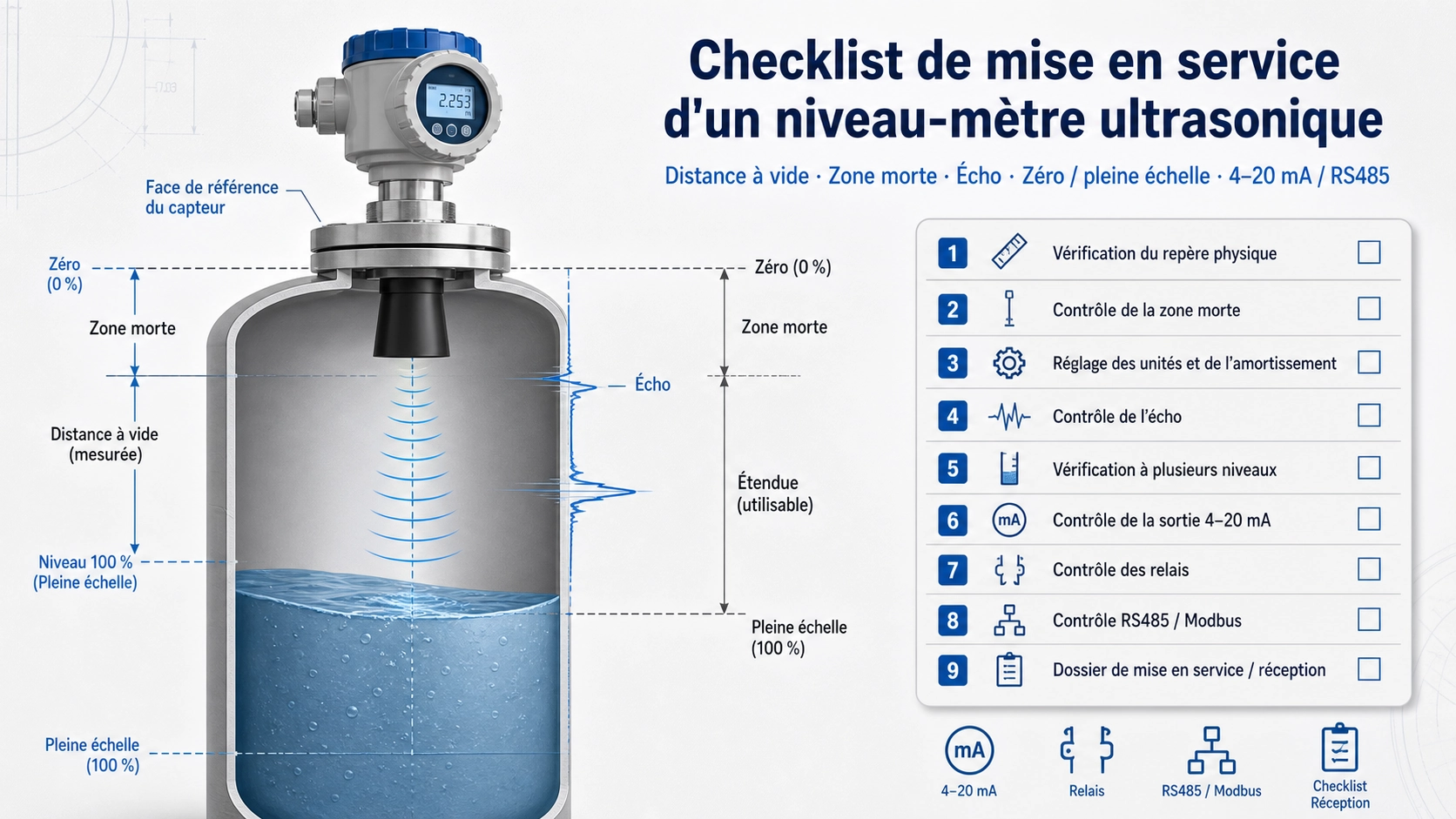

Définir le repère physique avant de saisir les paramètres
La cote doit partir de la face de référence indiquée par le fabricant, et non du couvercle du boîtier, du toit de la cuve ou du haut du raccord. Avant d’ouvrir le menu de configuration, relever les dimensions réellement utilisées par le calcul.
| Paramètre | Signification | Erreur fréquente |
|---|---|---|
| Distance à vide | Distance entre la face de référence et le niveau 0 % | Utiliser la hauteur extérieure totale de la cuve |
| Niveau plein | Niveau de process maximal encore mesurable | Placer 100 % dans la zone morte |
| Étendue | Écart entre les points 0 % et 100 % | Configurer une autre étendue dans l’automate |
| Décalage | Différence connue entre le repère physique et le repère process | Masquer une erreur de montage avec un offset |
Noter également la hauteur du piquage, le retrait de la sonde, la forme du fond, le niveau de sécurité maximal et les zones non accessibles. Ces informations constituent la base du dossier de réception.
Contrôler la zone morte et le niveau maximal
Après l’émission, le transducteur et la chaîne de réception ont besoin d’un temps de récupération. Les échos trop proches ne sont donc pas toujours exploitables. Le niveau 100 % doit rester suffisamment éloigné de la face active, y compris en présence de vagues, de mousse, de surremplissage ou de variations rapides.
- Utiliser la zone morte du modèle réellement installé.
- Mesurer la distance jusqu’au niveau le plus haut prévu.
- Inclure la profondeur du piquage et tout retrait mécanique.
- Ne pas réduire artificiellement le masquage pour compenser un montage trop bas.
Régler le zéro, la pleine échelle, les unités et l’amortissement
Selon l’appareil, le menu demande une distance, une hauteur de cuve ou une étendue de niveau. Vérifier d’abord l’unité. Une confusion entre millimètres et mètres, ou entre pouces et pieds, produit une erreur importante sans défaut matériel.
Régler ensuite les points 0 % et 100 %, puis le temps de réponse. Un amortissement faible suit rapidement le process mais peut rendre visibles les remous. Un amortissement trop fort lisse la courbe tout en retardant les alarmes. Le choix doit correspondre à la dynamique réelle de la cuve.
Examiner l’écho avant de modifier l’étalonnage
Si l’appareil propose une courbe d’écho, une intensité de signal ou une distance brute, comparer l’écho principal à une mesure manuelle. Le bord d’un piquage, une échelle, une canalisation, un agitateur ou une paroi peuvent produire des réflexions fixes.
Lorsque l’écho parasite domine, corriger d’abord la position ou le trajet acoustique. La suppression d’échos fixes est utile pour des structures permanentes, mais elle ne doit pas masquer un obstacle mobile ni un montage inadéquat. L’apprentissage doit être effectué dans l’état de cuve prescrit par le fabricant.
Comparer plusieurs niveaux, pas un seul point
Un contrôle ponctuel peut révéler un décalage, mais pas une erreur d’étendue. Comparer la valeur affichée avec un repère indépendant à plusieurs niveaux pendant le remplissage ou la vidange : tube de niveau, jauge manuelle, règle graduée, volume transféré connu ou instrument de référence.
- Contrôler la zone basse sans sortir de la plage d’écho fiable.
- Contrôler un ou plusieurs points intermédiaires.
- Contrôler la zone haute en conservant la marge de zone morte.
- Observer la mesure pendant le mouvement du produit.
- Noter température, agitation, mousse et état du signal.
Vérifier séparément les sorties 4–20 mA, relais et RS485
Une valeur correcte sur l’afficheur local ne garantit pas une valeur correcte dans le système de contrôle.
| Sortie | Contrôle | Cause fréquente d’écart |
|---|---|---|
| 4–20 mA | Mesurer le courant à des niveaux connus et vérifier la mise à l’échelle de l’automate | Échelle inversée, mauvaise plage process, alimentation de boucle |
| Relais | Tester seuil, hystérésis, temporisation et état de sécurité | Seuil défini en distance alors que l’exploitant raisonne en niveau |
| RS485/Modbus | Vérifier adresse, vitesse, parité, registre, type de donnée et ordre des octets | Communication active mais registre ou facteur d’échelle incorrect |
| Plateforme distante | Comparer valeur et horodatage avec l’instrument | Conversion passerelle, unité, donnée ancienne ou période d’interrogation |
Constituer un dossier de réception exploitable
Le dossier doit reprendre le modèle, le numéro de série, la position, le repère de la sonde, la géométrie de cuve, l’étendue, la zone morte, l’amortissement, le traitement des échos, les sorties, les paramètres de communication, les mesures comparatives et la conclusion de réception. Des photos du montage et de l’intérieur de la cuve facilitent fortement la maintenance future.
En cas de perte d’écho ou de mesure instable après la mise en service, utilisez notre guide de dépannage des mesureurs de niveau à ultrasons. Deep-Minds peut également examiner la géométrie de cuve et les besoins de sortie pour un mesureur intégré AI-ULM ou une architecture séparée.
FAQ
Le signal 4 mA doit-il correspondre à une cuve vide ou pleine ?
Les deux conventions sont possibles, mais l’instrument, l’automate, les plans et les procédures doivent employer la même. Dans de nombreuses applications, 4 mA représente 0 % et 20 mA représente 100 %.
Le paramétrage peut-il corriger un mauvais emplacement ?
Un décalage géométrique connu peut être compensé. En revanche, un faisceau obstrué, une zone morte insuffisante ou un écho de surface trop faible nécessitent une correction physique ou une autre technologie.
Pourquoi contrôler plusieurs niveaux ?
Plusieurs points permettent de vérifier l’étendue, la mise à l’échelle et les effets du process que ne révèle pas un contrôle unique.
