超声波液位计调试与验收：零点、满量程和输出核对清单

安装完成不等于调试完成

安装解决的是“声波能否顺利到达液面并返回”，调试解决的是“仪表能否把这段距离正确换算为液位，并把正确数值发送到PLC、遥测终端、显示器或报警系统”。即使探头安装位置看起来没有问题，只要空距、罐高、零点、满量程或输出映射设置错误，最终显示仍可能出现系统性偏差。

本文主要适用于顶部安装的非接触式超声波液位计。外贴式或底部安装式系统的声学耦合方式不同，应按对应产品要求调试。不同结构的差异可参考我们的超声波液位计类型与选型指南。

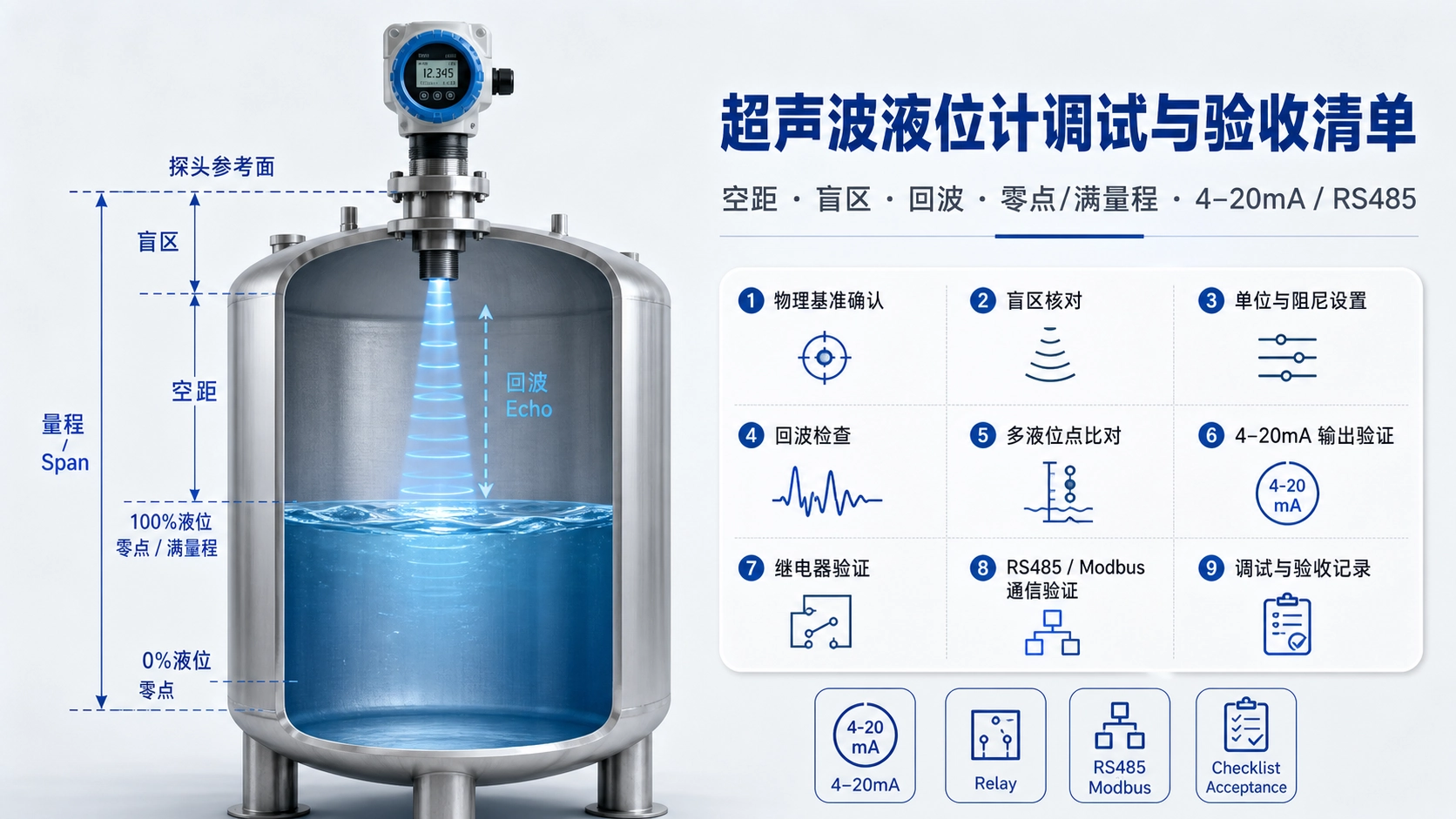

先确认物理基准，再进入参数菜单

测量基准应从说明书规定的探头参考面开始，而不是默认从外壳顶部、安装螺纹或罐顶计算。现场应先测量并记录以下尺寸。

参数	实际含义	常见错误
空距	探头参考面到0%液位或罐底基准的距离	直接把储罐外部总高度当作空距
满液位	允许仪表正常测量的最高工艺液位	把100%点设置在盲区内
量程	0%与100%之间的有效测量跨度	显示量程与模拟量输出量程不一致
偏移量	物理基准与工艺基准之间的确定差值	用偏移量掩盖安装尺寸错误

同时记录安装短管高度、探头伸入量、罐底形状、最高安全液位、最低运行液位以及无法测量的区域。后续维护人员需要通过这些数据理解当前设置，而不是重新猜测。

核对盲区与最高可测液位

探头发射脉冲后需要一定恢复时间，这段时间内到达的近距离回波可能无法可靠识别，因此形成盲区。最高液位必须与探头表面保持足够距离，并考虑过充余量、波动、泡沫和瞬时液位冲高。

• 以具体型号的盲区参数为准，不要套用其他量程型号的数据。
• 从探头参考面测量到最高预期液面的距离。
• 计算时包含短管深度和探头内缩量。
• 不要为了强行显示近距离液位而随意缩短屏蔽距离。

设置零点、满量程、单位和阻尼

不同仪表的菜单逻辑可能要求输入空距、罐高或液位跨度。输入前先确认显示单位，避免毫米与米、英寸与英尺混用。完成0%和100%设置后，再根据工艺变化速度配置阻尼或响应时间。

响应过快时，搅拌、进料和波动可能表现为读数跳动；阻尼过大时，趋势虽然平稳，却可能延迟高低液位报警。阻尼应匹配真实工艺，而不是一律设置为最大值。

先看回波，再改标定

如果仪表支持回波曲线、信号强度、诊断值或原始距离显示，应先将主回波距离与人工测量值对照。安装短管边缘、梯子、支架、管道、搅拌器和罐壁通常会在固定距离形成反射。

当虚假回波强于液面回波时，应优先调整安装位置或清理声束路径。虚假回波学习适合处理固定结构，但不应掩盖移动障碍物或明显不合理的安装。执行回波学习时，还要按照仪表要求确认罐内液位状态。

至少在多个液位点进行比对

单点比对只能发现零点偏差，无法验证整个量程。应在进液或排液过程中，用液位计、视镜、量尺、已知转移体积或另一台经确认的仪表，在低、中、高多个液位点进行比较。

1. 检查低液位段，但不要进入回波过弱或超量程区域。
2. 检查一个或多个中间液位。
3. 检查高液位段，同时保留盲区安全距离。
4. 观察液面运动时的读数，而不仅是完全静止后的数值。
5. 记录温度、波动、泡沫、搅拌和信号状态。

分别核对4–20mA、继电器和RS485

本地显示正确，并不代表控制系统收到的数值一定正确。每一种输出都应单独验收。

输出方式	调试内容	常见问题
4–20mA	在已知液位点测量回路电流，并核对PLC量程换算	0%与100%反向、工程量程错误、供电或接线异常
继电器	测试动作点、回差、延时和失效安全状态	仪表按距离报警，而操作人员按液位理解
RS485/Modbus	核对地址、波特率、校验、寄存器、数据类型和字节序	通信正常但寄存器或缩放解释错误
远程平台	将平台数据、时间戳与本地显示比较	网关换算、旧数据、单位转换或轮询周期问题

形成可追溯的调试与验收记录

记录至少应包括型号、序列号、安装位置、探头基准、罐体尺寸、量程、盲区、阻尼、虚假回波设置、输出映射、通信参数、比对数据和验收结论。安装位置及罐内结构照片通常比一句“调试正常”更有长期价值。

运行后出现无回波、固定假液位或读数跳动时，可继续参考超声波液位计故障排查指南。Deep-Minds也可根据罐体结构、量程和输出要求协助评估一体式超声波液位计或分体式方案。

常见问题

4mA应该对应空罐还是满罐？

两种映射都可以实现，但仪表、PLC、图纸和操作说明必须保持一致。多数液位项目采用4mA对应0%、20mA对应100%。

调试能否修正不合理的安装位置？

确定且可测量的基准差可以通过偏移量修正，但声束被遮挡、盲区不足、强虚假回波或液面无法稳定反射等问题不能仅靠参数解决。

为什么要检查多个液位点？

多点比对可以发现量程、线性、输出映射以及随工况变化的回波问题，单点检查无法覆盖这些风险。
