Die Inbetriebnahme weist die gesamte Messkette nach
Eine korrekte Montage schafft einen nutzbaren Schallweg. Bei der Inbetriebnahme wird bestätigt, dass diese Distanz in den richtigen Füllstand umgerechnet wird und SPS, Telemetrie, Anzeige sowie Alarme den vorgesehenen Wert erhalten. Ein sauber montiertes Gerät kann falsch anzeigen, wenn Leerdistanz, Behälterhöhe, Nullpunkt, Ausgangsspanne oder Bezug falsch eingegeben sind.
Das Verfahren gilt für oben montierte berührungslose Ultraschall-Füllstandmesser. Außen am Behälterboden angekoppelte Systeme besitzen einen anderen Schallweg und eigene Anforderungen. Der Leitfaden zu Ultraschall-Füllstandmessertypen vergleicht integrierte, getrennte und außen montierte Architekturen.

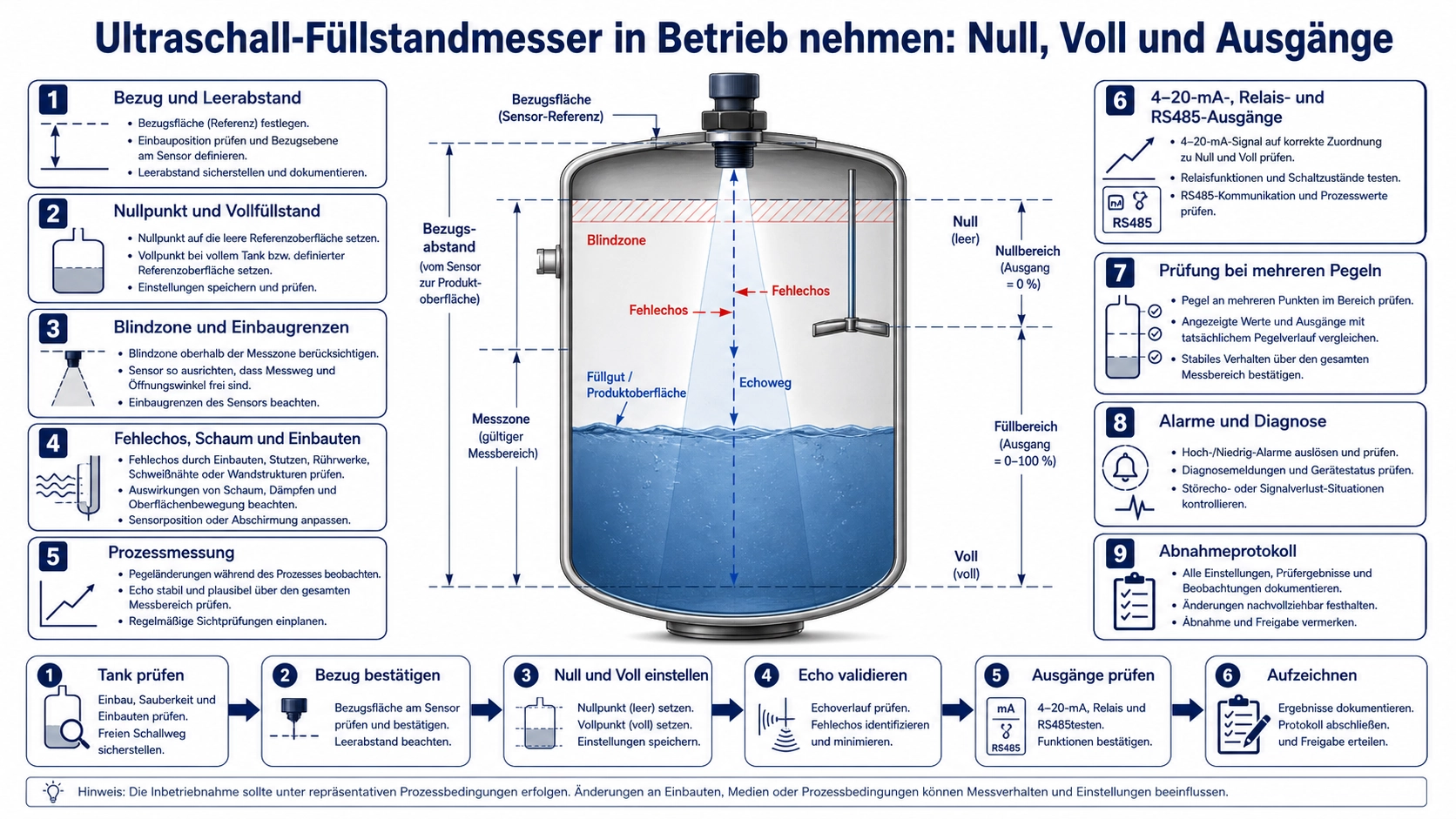

1. Physikalischen Bezug vor der Menüarbeit erfassen
Messen Sie von der in der Anleitung definierten Sensorfläche und nicht von Deckel, Gewinde oder Behälterdach. Erfassen Sie Stutzenhöhe, Sensoreinstand, Bodengeometrie, niedrigsten Betriebsstand, höchsten sicheren Stand und unzugängliche Bereiche.
| Parameter | Physikalische Bedeutung | Häufiger Fehler |
|---|---|---|
| Leerdistanz | Sensorfläche bis 0-%-Bezug oder Behälterboden | Äußere Behälterhöhe verwenden |
| Vollstand | Höchster gültiger Prozesspegel | 100 % in die Blindzone legen |
| Spanne | Differenz zwischen 0-%- und 100-%-Punkt | Ausgang und Anzeige unterschiedlich skalieren |
| Offset | Beziehung zwischen akustischem und Prozessbezug | Damit einen Mess- oder Montagefehler verdecken |
Fügen Sie eine bemaßte Skizze zum Protokoll hinzu. So kann ein späterer Austausch die Einstellung rekonstruieren, statt Zahlen ohne Herkunft zu kopieren.
2. Blindzone und höchsten messbaren Stand prüfen
Nach dem Senden schwingt der Wandler nach und der Empfänger braucht Erholzeit. Frühe Echos sind in diesem Nahbereich nicht zuverlässig. Der Vollpunkt muss bei Überfüllreserve, Schaum, Wellen und Prozessstößen genügend Abstand behalten.
- Blindzone der konkreten Geräteausführung und Reichweite verwenden.
- Von der akustischen Fläche bis zum höchsten erwarteten Spiegel messen.
- Stutzentiefe, Versenkung und Montagetoleranz einbeziehen.
- Ausblendung nicht verkleinern, um eine ungeeignete Einbauhöhe zu erzwingen.
- Alarm oder sicheren Zustand festlegen, bevor die Oberfläche in den unmessbaren Bereich gelangt.
3. Null, Voll, Einheiten und Antwort konfigurieren
Geben Sie je nach Gerät Leerdistanz, Höhe oder Spanne ein. Manche Menüs arbeiten mit nach unten wachsender Distanz, andere mit nach oben wachsendem Füllstand; prüfen Sie das Vorzeichen. Kontrollieren Sie die Einheit, besonders Millimeter gegen Meter oder Zoll gegen Fuß.
Stellen Sie 0 % und 100 % und danach die Dämpfung ein. Schnelle Antwort folgt Änderungen, kann aber Rühren als unruhigen Pegel darstellen. Starke Filterung glättet und verzögert Alarme. Wählen und dokumentieren Sie die Einstellung passend zu Prozessdynamik und Risiko.
4. Echo vor einer Kalibrieränderung prüfen
Verwenden Sie Echokurve, Signalstärke, Qualität oder Rohdistanz. Das Hauptecho muss zur manuell gemessenen Oberfläche passen. Stutzenkante, Leiter, Verstrebung, Rohr, Rührwerk und Wand erzeugen reproduzierbare Reflexionen.
Ist ein Falschecho stärker, korrigieren Sie zuerst Ort, Senkrechte oder Weg. Eine Falschechokarte kann feste Einbauten ausblenden, darf aber keine bewegte Störung oder schlechte Montage verdecken. Lernen Sie nur in der vom Gerät geforderten Behälterbedingung und speichern Sie Diagnose vorher und nachher.
5. Bei mehreren Füllständen vergleichen
Ein Punkt bestätigt höchstens einen Offset. Vergleichen Sie Distanz oder Füllstand mit Schauglas, Peilung, kalibrierter Skala, bekanntem Transfer oder einem verifizierten Instrument an mehreren Punkten. Verwenden Sie denselben Bezug und dokumentieren Sie die Referenzunsicherheit.
- Niedrigen Bereich prüfen, ohne die schwächste Echobedingung zu unterschreiten.
- Einen oder mehrere Zwischenstände prüfen.
- Hohen Bereich mit ausreichender Blindzonenreserve prüfen.
- Wert während Bewegung und nicht nur bei ruhiger Oberfläche beobachten.
- Temperatur, Rühren, Schaum, Echo und Zeitpunkt jeder Gegenmessung erfassen.
Bei konstantem Fehler sind Bezug und Offset zu prüfen; bei zunehmendem Fehler Spanne, Einheit und Geometrie. Tritt er nur bei Rühren oder Schaum auf, untersuchen Sie zuerst das Echo.
6. Jeden Ausgang getrennt testen
| Ausgang | Prüfung | Typische Abweichung |
|---|---|---|
| 4–20 mA | Strom bei definierten Punkten messen und mit SPS-Skala vergleichen | 0/100 % vertauscht, anderer Bereich, Versorgung oder Verdrahtung |
| Relais | Schwelle, Hysterese, Verzögerung und Fehlerzustand prüfen | Alarm basiert auf Distanz statt erwartetem Füllstand |
| RS485/Modbus | Adresse, Baudrate, Parität, Register, Typ, Bytefolge und Skala | Kommunikation korrekt, Interpretation falsch |
| Fernplattform | Wert, Einheit und Zeit mit dem lokalen Gerät vergleichen | Umrechnung, veralteter Cache oder Abfrageintervall |
Prüfen Sie mehrere Werte, um Nullpunkt- und Spannenfehler zu unterscheiden. Definieren Sie Verhalten bei Echoverlust, internem Fehler und Start so, dass die SPS die Zustände eindeutig erkennt.
7. Abnahme dokumentieren
Das Abschlussprotokoll enthält Modell und Seriennummer, Ort, Bezug, Maße, Bereich, Blindzone, Filter, Echokarte, Ausgangsskala, Kommunikation, Vergleiche, Diagnose, Fotos, Abweichungen und Entscheidung. Fotos von Einbau und Innenraum liefern später wichtigen Kontext.
Bei späteren Ausfällen oder Sprüngen hilft der Leitfaden zur Fehlersuche an Ultraschall-Füllstandmessern. Für eine Neuauswahl ist der Ultraschall-Füllstandmesser BBULM-T gegen Bereich, Blindzone, Keule, Ausgänge, Umwelt und Zulassung zu bewerten.
Häufige Fragen
Soll 4 mA einen leeren oder vollen Behälter darstellen?
Beides ist technisch möglich, muss aber in Gerät, SPS, Zeichnung und Betrieb identisch definiert sein. Häufig steht 4 mA für 0 % und 20 mA für 100 %, ohne allgemeingültig zu sein.
Korrigiert Konfiguration eine schlechte Montage?
Ein dokumentierter Bezugsoffset ist möglich; ein blockierter Weg, starke Falschechos, fehlende Blindzonenreserve oder unbrauchbare Oberfläche lassen sich nicht zuverlässig konfigurieren.
Warum mehrere Füllstände prüfen?
Sie zeigen Spannen-, Skalen- und prozessabhängige Echofehler, die ein einzelner Vergleich nicht offenlegt.
Wie prüfe ich ohne vollständiges Füllen?
Nutzen Sie eine freigegebene Distanz- oder Ausgangssimulation für die elektrische Kette und verfügbare reale Pegel für die Akustik. Dokumentieren Sie offene Prüfungen und deren späteren Abschluss.
Angaben für die Inbetriebnahmeprüfung
Für eine Prüfung durch Deep Minds Ultrasonic senden Sie Modell, Behälter und Stutzen, Bezugsskizze, Pegel, Medium, Schaum, Hindernisse, Echobilder, Konfiguration, Ausgänge, Referenzwerte, Fotos und Annahmekriterium.
