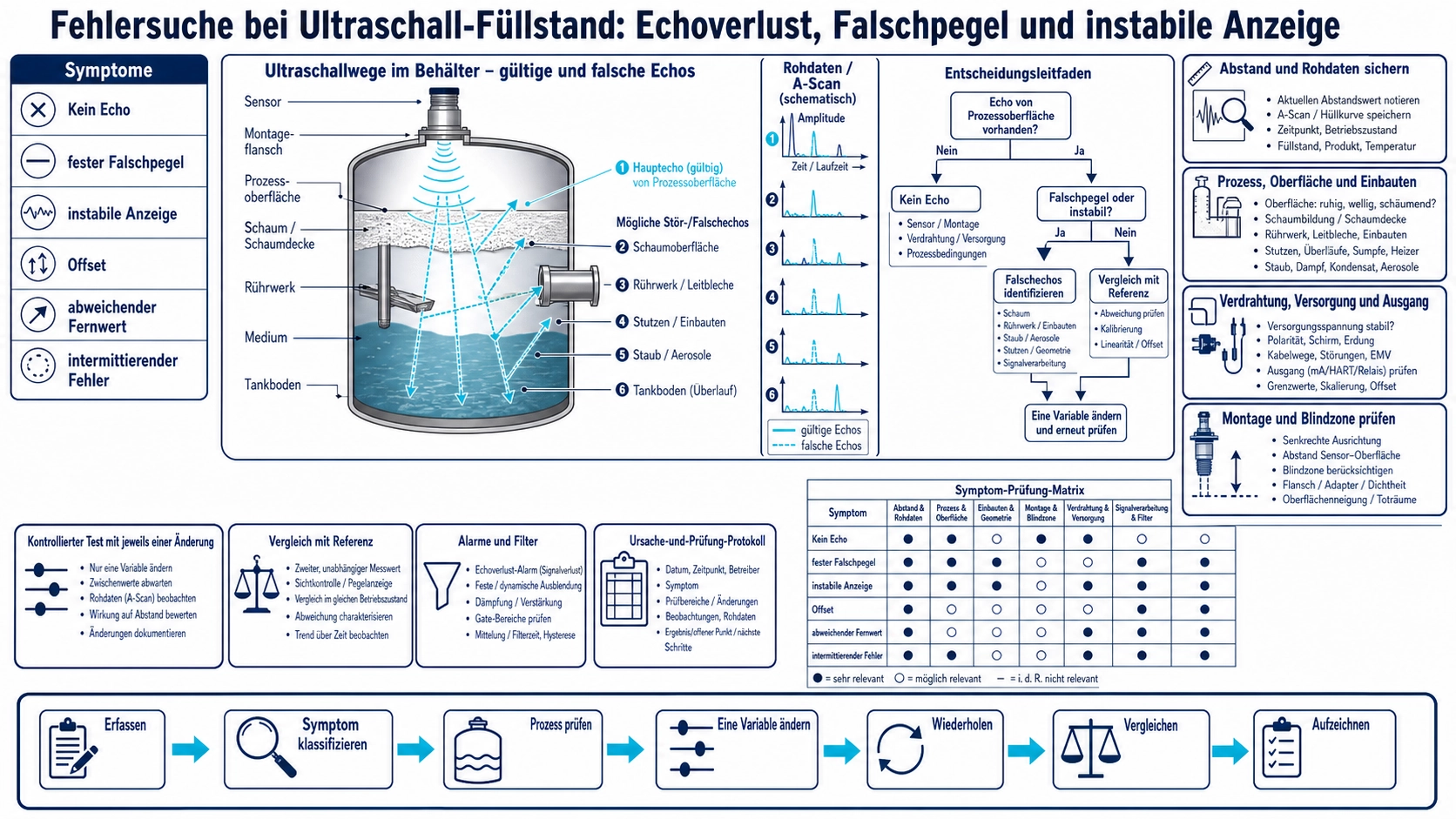

Vom Symptom ausgehen und Nachweise sichern
Eine Ultraschall-Füllstandstörung kann aus Sensor, Einbau, Oberfläche, Konfiguration, Versorgung oder Leitsystemskalierung stammen. Ein vorschneller Gerätetausch wiederholt den Fehler oft. Speichern Sie vor Änderungen die Konfiguration und erfassen Sie lokalen Pegel, Rohdistanz, Echostatus, Signalqualität, Ausgang, Prozesszustand und Uhrzeit.
| Symptom | Erste Prüfung | Hilfreicher Hinweis |
|---|---|---|
| Kein Echo oder Maximaldistanz | Bereich, Blindzone, Fläche, Winkel und Oberfläche | Folgt es Pegel oder Prozess? |
| Fester Falschpegel | Stutzen, Leiter, Rohr, Strebe und Wand | Passt die Distanz zu einem Hindernis? |
| Sprunghafter Wert | Rühren, Zulauf, Schaum, Kondensat und Montage | Springt die Rohdistanz oder nur der Ausgang? |
| Konstanter Offset | Bezug, Höhe, Offset und Einheit | Bleibt der Fehler über den Bereich gleich? |
| SPS weicht von Anzeige ab | 4–20 mA, Register, Bytes, Skala und Einheit | Ist die lokale Distanz richtig? |
Kein Echo oder Echoverlust
Bestätigen Sie, dass die Oberfläche im konfigurierten Bereich und außerhalb der Blindzone liegt. Trotz Inhalt kann die reale Distanz außerhalb des Nutzbereichs liegen. Prüfen Sie die Sensorfläche auf Kondensat, Ablagerung, Farbe, Schutzfolie, Eis und Schaden.
Untersuchen Sie den Schallweg. Ein geneigter Sensor lenkt das Echo vom Empfänger weg. Schräge Feststoffoberfläche, dicker Schaum, dichter Dampf, Staub und Turbulenz schwächen den Rücklauf. Vergleichen Sie den Fehler mit Füllen, Heizen, Belüften, Mischen und Druckabbau. Verschwindet das Echo nur in einem Zustand, ist der Prozess wahrscheinlicher als die Elektronik.
Fester Wert ohne Prozessfolge
Ein fixer Wert ist oft ein echtes Echo des falschen Reflektors. Vergleichen Sie Rohdistanz mit Stutzenkante, Innenrohr, Leiter, Welle, Strebe, Naht und Wand. Bleibt sie bei wechselndem Pegel konstant, dominiert ein festes Bauteil.
Mögliche Maßnahmen sind Versetzen, Ausrichten, Herausführen aus dem Stutzen und Falschechokarte. Ein Offset verschiebt nur die Zahl und beendet nicht die Verfolgung des falschen Ziels. Sichern Sie die Echokurve vor und nach dem Mapping.
Instabile oder springende Anzeige
Klären Sie, ob die akustische Rohdistanz oder nur der verarbeitete Ausgang springt. Bei Rohsprüngen prüfen Sie Zulauf, Rührwerk, Wellen, Schaumfelder, Tropfen, Schwingung und Befestigung. Abstand zum Zulauf oder ein geeignetes Beruhigungsrohr kann helfen, sofern es sauber und akustisch brauchbar bleibt.
Ist die Rohdistanz stabil, untersuchen Sie Dämpfung, Skalierung, Abfrage, Umrechnung und SPS-Filter. Zu hohe Verstärkung oder aggressive Echoverfolgung kann zwischen zwei Zielen wechseln. Ändern Sie eine Größe und kehren Sie ohne Verbesserung zum Ausgangszustand zurück.
Wert immer zu hoch oder zu niedrig
Ein nahezu konstanter Fehler weist auf Bezugsgeometrie oder Offset. Kontrollieren Sie Sensorfläche, Leerdistanz, Behälterhöhe, Stutzen, Einheit und ob Distanz oder Füllstand angezeigt wird. Ein mit dem Bereich wachsender Fehler betrifft eher Spanne, Ausgang oder Volumenumrechnung.
Temperatur verändert die Schallgeschwindigkeit. Interne Kompensation kann bei schnellen Gradienten, heißem Dampf oder einer nicht repräsentativen Sonde abweichen. Behandeln Sie temperaturabhängige Fehler nicht pauschal als festen Offset.
Lokale Anzeige richtig, Fernwert falsch
Wenn lokaler Pegel und Distanz stimmen, lassen Sie die Akustik unverändert und testen die Signalkette.
- Bei 4–20 mA den Strom messen und klären, ob Pegel oder Distanz übertragen wird.
- SPS-Bereich, Eingangstyp, Versorgung, Bezug und Polarität prüfen.
- Bei Modbus Adresse, Baudrate, Parität, Register, Vorzeichen, Dezimalfaktor und Bytefolge prüfen.
- Bei Gateway oder Cloud Zeitstempel gegen Cache und Verzögerung vergleichen.
- Mehrere Werte prüfen, um Nullpunkt und Spanne zu trennen.
Sporadische Fehler brauchen eine Zeitachse
Notieren Sie Zusammenhänge mit Regen, Behältertemperatur, Pumpe, Frequenzumrichter und bestimmtem Pegel. Prüfen Sie Kabelverschraubung, Schirmung, Erdung, Steckerfeuchte, Versorgungseinbruch und Schwingung. Wiederholung bei derselben Distanz deutet auf Echokonflikt, beim selben Anlagenzustand auf Prozess oder Elektrik.
Disziplinierte Diagnosefolge
- Konfiguration und Bilder vor Änderungen sichern.
- Pegel, Distanz, Echo, Ausgang und Prozess erfassen.
- Versorgung, Verdrahtung, Sensorfläche und Montage prüfen.
- Angezeigte Distanz mit Referenz und Innengeometrie vergleichen.
- Akustik und Kommunikation getrennt testen.
- Eine Variable ändern und Ergebnis dokumentieren.
- Ohne Verbesserung den Ausgangszustand wiederherstellen.
Die Inbetriebnahme-Checkliste für Ultraschall-Füllstand liefert Baselinewerte. Bei Dampf, Druck, Vakuum, dichtem Schaum oder schwierigem Feststoff hilft der Vergleich Ultraschall versus Radar. Der oben montierte Füllstandmesser BBULM-T ist anhand der gesicherten Bedingungen zu bewerten, nicht automatisch auszutauschen.
Häufige Fragen
Soll ich bei Echoverlust die Empfindlichkeit erhöhen?
Erst nach Prüfung von Bereich, Blindzone, Montage und Oberfläche. Mehr Verstärkung kann ein schwaches Echo, aber auch Falschechos und Rauschen anheben.
Warum friert der Wert ein?
Das Gerät kann einen festen Reflektor verfolgen, nach Echoverlust den letzten Wert halten oder einen alten Fernwert empfangen. Vergleichen Sie Rohdistanz und Diagnose.
Wann ist Austausch begründet?
Wenn Versorgung, Kabel, Montage, Prozess, Konfiguration und Ausgang geprüft sind und der Fehler in einem kontrollierten Test dem Gerät folgt oder Schaden und Selbstdiagnose vorliegen.
Nachweise für den Support
Für eine Prüfung durch Deep Minds Ultrasonic senden Sie Konfiguration, Rohdistanz und Echo, Zeittrend, Behälter, Hindernisse, Medium, Schaum, Temperatur, Fotos, Versorgung, Verdrahtung, Ausgänge, Vergleich und Ergebnis jedes Tests.
