Die richtige Wahl hängt vom Dampfraum und vom Prozess ab, nicht nur von der Tankhöhe
Sowohl Ultraschall- als auch berührungslose Radargeräte messen den Abstand vom Sensor zur Produktoberfläche und wandeln ihn in einen Füllstand um. Die physikalischen Signale unterscheiden sich jedoch. Ultraschallgeräte verwenden mechanische Schallwellen durch den Gasraum, Radar elektromagnetische Wellen. Dadurch reagieren die Technologien unterschiedlich auf Temperaturgradienten, Druck, Vakuum, Dampf, Staub, Schaum, Kondensation, Einbauten und Produkteigenschaften.
Ultraschall bleibt für viele Wasser-, Abwasser-, offene Tank-, Sumpf- und Standardlageranwendungen eine praktische und wirtschaftliche Lösung. Radar bietet meist mehr Betriebsreserve bei schwierigen Dampfräumen oder Prozessbedingungen. Ziel der Auswahl ist nicht, eine Technologie allgemein als besser zu erklären, sondern das Messprinzip an den realen Prozess anzupassen.

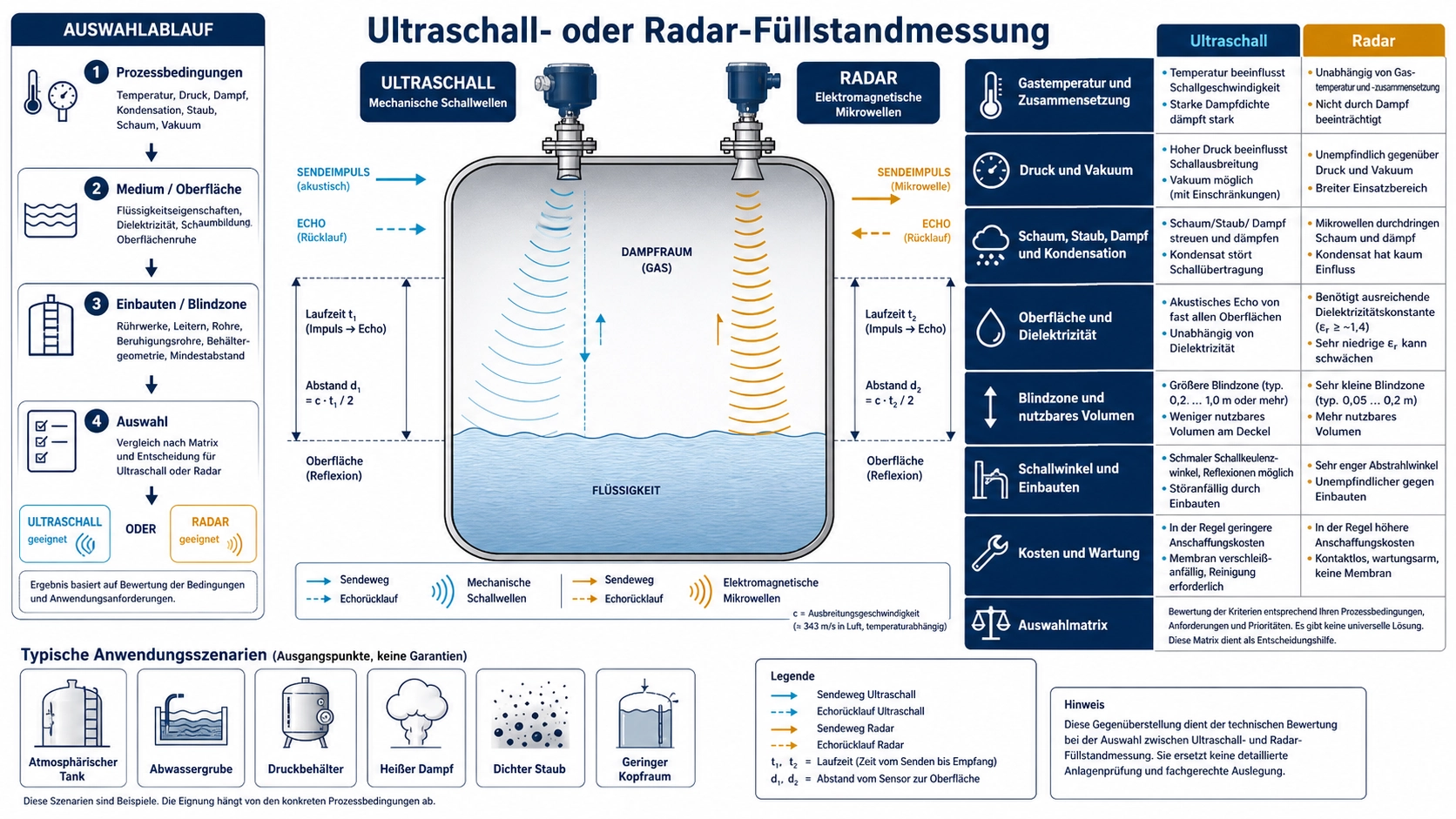

Unterschiede der beiden Prinzipien
| Merkmal | Ultraschall | Berührungsloses Radar |
|---|---|---|
| Signal | Mechanischer Schallimpuls durch Gas | Elektromagnetisches Mikrowellensignal |
| Wichtigste Laufzeitabhängigkeit | Schallgeschwindigkeit im Gasraum | Ausbreitung elektromagnetischer Wellen |
| Typische Stärke | Kostengünstige Standardmessung ohne Kontakt | Größere Toleranz gegenüber wechselnden Dampfraumbedingungen |
| Typische Grenze | Schalldämpfung, Temperaturgradienten, Schaum, Dampf und Staub | Schwache dielektrische Reflexion, starke Ablagerung, Geometrie oder falsche Antenne |
Beide Technologien benötigen korrekten Einbau, einen geeigneten Schall- oder Strahlengang, genügend Freiraum am Sensor und passende Signalverarbeitung. Radar ist nicht gegen jedes Problem immun, und Ultraschall ist nicht auf laborreine Tanks beschränkt.
Temperatur, Dampf, Druck und Vakuum
Die Schallgeschwindigkeit ändert sich mit Gastemperatur und Zusammensetzung. Viele Ultraschall-Füllstandmessgeräte besitzen Temperaturkompensation, doch ein am Sensor montiertes Temperaturelement repräsentiert einen stark geschichteten Dampfraum nicht immer. Heiße Dampfschichten, schnelle Erwärmung, Änderungen der Gaszusammensetzung oder Kondensation können zusätzliche Fehler oder ein schwächeres Echo verursachen.
Berührungsloses Radar ist im Allgemeinen deutlich weniger empfindlich gegenüber Gastemperatur und -zusammensetzung. Für viele druckbeaufschlagte Behälter und Vakuumanwendungen ist es ebenfalls die bevorzugte Option, sofern Druck-, Temperatur-, Ex- und Prozessanschlussdaten des gewählten Geräts passen. Standard-Ultraschallgeräte sind häufig für atmosphärische oder leicht entlüftete Behälter vorgesehen und dürfen nicht ohne Prüfung für Druck- oder Vakuumbetrieb angenommen werden.
Schaum, Staub, Dampf und Kondensation
Schaum kann Ultraschallenergie absorbieren oder streuen. Dünner, nasser Schaum kann ein Signal von seiner Oberfläche liefern, während dicker, trockener oder stark belüfteter Schaum ein schwaches oder instabiles Echo erzeugen kann. Auch die Radarleistung hängt von Schaumart und Mikrowellenfrequenz ab. Radar kann manche Schäume durchdringen oder an ihnen reflektiert werden, doch dies muss am Produkt geprüft werden.
Dichter Staub und starker Dampf verringern häufig die Ultraschallsignalstärke, weil der Schall durch einen gestörten Gasraum läuft. Radar behält unter solchen Bedingungen meist mehr Reserve, besonders mit einem schmalen, fokussierten Strahl. Kondensation kann beide Technologien beeinflussen, wenn Tropfen oder Ablagerungen an Sensorfläche oder Antenne entstehen. Einbauwinkel, Spülung oder Schutzaccessoires, Antennenmaterial und Wartungszugang bleiben wichtig.
Oberfläche und Produkteigenschaften
Ultraschallgeräte brauchen eine akustische Oberfläche, die ausreichend Schallenergie zurückwirft. Stabiles Wasser und viele Flüssigkeiten sind unkompliziert. Schräge Feststoffe, lockere Pulver, sehr weiche Oberflächen und schnell wechselnde Materialwinkel können schwache oder abgelenkte Echos erzeugen.
Die Radarreflexion hängt stark vom dielektrischen Verhalten des Produkts, der Frequenz und der gewählten Antenne ab. Viele moderne Radargeräte messen Produkte mit niedriger Dielektrizitätszahl, doch sehr schwache Reflexionen, extreme Ablagerungen oder schwierige Geometrie können eine technische Prüfung erfordern. Für eine Grenzschichtmessung kann geführtes Radar oder ein anderes Prinzip geeigneter sein als einfaches Ultraschall- oder berührungsloses Radar.
Blindzone, Reichweite und nutzbares Behältervolumen
Ultraschallwandler brauchen nach der Sendung eine Erholzeit, wodurch eine Blindzone im Nahfeld entsteht. Der höchste Prozessfüllstand muss außerhalb dieser Zone bleiben. Auch Radargeräte haben Nahfeldgrenzen, aber viele moderne Hochfrequenzgeräte können näher an der Antenne messen und einen schmaleren Strahl nutzen. Das kann in kurzen Behältern oder Tanks mit wenig Kopfraum das nutzbare Volumen erhöhen.
Die maximale Reichweite darf niemals allein nach dem Prospektwert gewählt werden. Die Reserve sinkt bei schwachen Zielen, Schaum, Staub, Dampf, Turbulenz und ungünstigem Einbau. Bestätigen Sie für beide Technologien die garantierte oder empfohlene Reichweite unter den realen Prozessbedingungen.
Schallwinkel und interne Hindernisse
Große Stutzen, Leitern, Rührwerke, Heizschlangen, Verstrebungen, Einlassrohre und enge Behälterwände können Fehlechos erzeugen. Die Ultraschallstrahlbreite hängt von Wandlerdurchmesser, Frequenz und Aufbau ab. Kompakte Radarsensoren mit höheren Mikrowellenfrequenzen bieten oft einen schmaleren Strahl und können interne Strukturen besser vermeiden.
Ein schmaler Strahl ersetzt keine gute Einbauposition. Die Antenne muss weiterhin auf die gewünschte Oberfläche zielen, von Einfüllströmen frei bleiben und nach den Stutzenanforderungen installiert werden. Echoverlauf und Fehlersignal-Mapping des Geräts sollten erst nach Prüfung des physischen Layouts verwendet werden.
Kosten, Wartung und Systemkomplexität
Für atmosphärische Reinwassertanks, offene Gerinne, Sümpfe und Abwassergruben bieten Ultraschallgeräte oft ein gutes Kosten-Nutzen-Verhältnis und eine bekannte Inbetriebnahme. Radarpreise sind gesunken, doch prozessgeeignete Gehäuse, Antennen, Zulassungen, Druckanschlüsse und Diagnosen können die Projektkosten erhöhen.
Der Wartungsaufwand hängt stärker vom Prozess als vom Technologielabel ab. Eine Ultraschallfläche in kondensierender Umgebung muss eventuell gereinigt werden. Eine Radarantenne mit klebrigem Produkt kann ebenfalls eine Kontrolle benötigen. Berücksichtigen Sie Zugang, Ablagerung, Kabelführung, Gehäusewerkstoff, IP-Schutz, Ex-Zulassung, Ausgang und Lebenszyklus-Support.
Praktische Auswahlmatrix
| Anwendungsbedingung | Typischer Ausgangspunkt | Begründung |
|---|---|---|
| Atmosphärischer Reinwassertank | Ultraschall oder Radar | Beides kann funktionieren; Reichweite, Kopfraum, Ausgang und Kosten vergleichen |
| Offene Abwassergrube mit mäßigem Dampf | Ultraschall oft praktisch | Berührungslos und zugänglich, wenn das Echo stabil bleibt |
| Druck- oder Vakuumbehälter | Radar | Passenderes physikalisches Prinzip und prozessgeeignete Ausführungen |
| Dichter Staub oder heißer Dampfraum | Radar | Im Allgemeinen weniger von Gasraumdämpfung und -gradienten beeinflusst |
| Starker oder wechselnder Schaum | Anwendungstest erforderlich | Beide Technologien können unterschiedlich auf die Schaumstruktur reagieren |
| Kurzer Tank mit sehr wenig Kopfraum | Radar oft bevorzugt | Kleineres Nahfeld und fokussierter Strahl können Volumen erhalten |
| Einfache Außenlagerung von Wasser mit Budgetgrenze | Ultraschall oft bevorzugt | Guter Wert bei geeigneten atmosphärischen und akustischen Bedingungen |
Angaben vor der Auswahl
- Flüssigkeit, Schlamm, Pulver, Granulat oder anderes Produkt
- Tankhöhe, Durchmesser, Stutzengröße und interne Einbauten
- Minimaler und maximaler Füllstand einschließlich Überfüllreserve
- Druck, Vakuum, Temperatur und Dampfraumbedingungen
- Schaum, Staub, Dampf, Kondensation, Turbulenz und Ablagerung
- Erforderliche Genauigkeit, Reaktionszeit und Alarmfunktion
- 4–20 mA, HART, RS485, Relais, Funk oder andere Schnittstelle
- Ex-, Hygiene-, Chemikalien- und IP-Anforderungen
Für Standardarchitekturen von Ultraschall-Füllstandmessern siehe unseren Leitfaden zu integrierten, getrennten und bodenmontierten Füllstandmessern. Für die Abnahme nach dem Einbau verwenden Sie unsere Checkliste zur Inbetriebnahme von Ultraschall-Füllstandmessern.
Herstellerunterlagen von VEGA, Endress+Hauser und weiteren Anbietern zeigen, warum die Prozessumgebung statt eines pauschalen Vergleichs bewertet werden muss.
