La elección correcta depende del espacio de vapor y del proceso, no solo de la altura del tanque
Los instrumentos ultrasónicos y los radares sin contacto miden la distancia entre el sensor y la superficie del producto y convierten esa distancia en nivel. Sus señales físicas son diferentes. Los instrumentos ultrasónicos utilizan ondas sonoras mecánicas que atraviesan el espacio gaseoso, mientras que el radar utiliza ondas electromagnéticas. Esa diferencia determina cómo responden a gradientes de temperatura, presión, vacío, vapor, polvo, espuma, condensación, estructuras internas y propiedades del producto.
La medición ultrasónica sigue siendo una opción práctica y económica para muchos depósitos de agua, aguas residuales, tanques abiertos, sumideros y aplicaciones de almacenamiento estándar. El radar suele ofrecer más margen cuando el espacio de vapor o las condiciones de proceso son severos. El objetivo de la selección no es declarar una tecnología universalmente mejor, sino hacer coincidir el principio de medición con el proceso real.

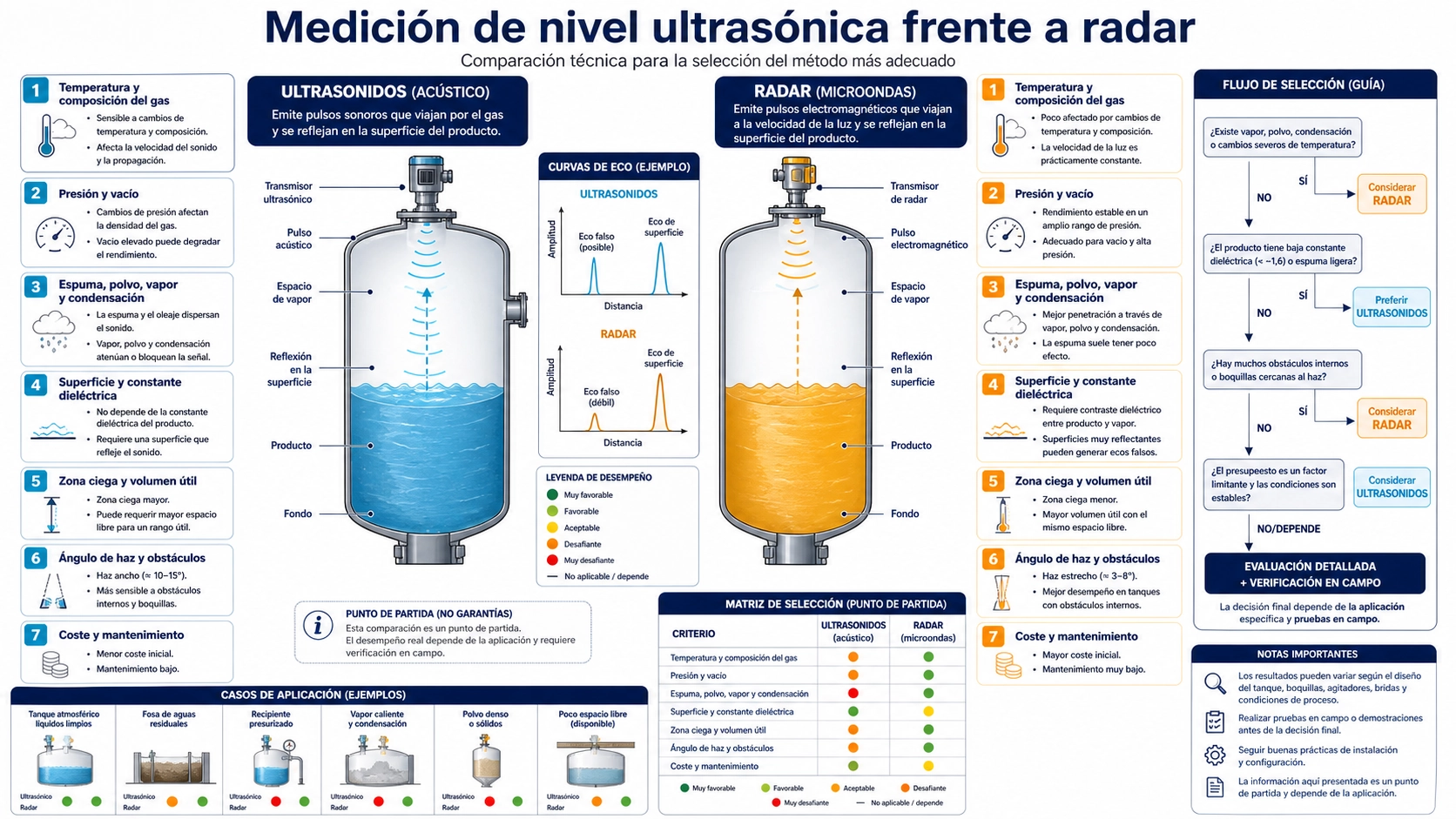

Cómo difieren los dos principios
| Elemento | Ultrasonidos | Radar sin contacto |
|---|---|---|
| Señal | Pulso sonoro mecánico a través del gas | Señal electromagnética de microondas |
| Dependencia principal del tiempo de vuelo | Velocidad del sonido en el espacio gaseoso | Propagación de ondas electromagnéticas |
| Fortaleza habitual | Medición sin contacto estándar con buena relación coste-prestación | Mayor tolerancia a cambios en el espacio de vapor |
| Limitación habitual | Atenuación acústica, gradientes térmicos, espuma, vapor y polvo | Reflexión dieléctrica débil, incrustación intensa, geometría o antena inadecuada |
Ambas tecnologías requieren un montaje correcto, una trayectoria de haz adecuada, espacio libre suficiente cerca del sensor y procesamiento de señal apropiado. El radar no es inmune a todos los problemas y los ultrasonidos no se limitan a tanques perfectamente limpios.
Temperatura, vapor, presión y vacío
La velocidad del sonido cambia con la temperatura y la composición del gas. Muchos medidores ultrasónicos de nivel incorporan compensación de temperatura, pero un elemento térmico montado en el sensor no siempre representa un espacio de vapor fuertemente estratificado. Capas de vapor caliente, calentamiento rápido, cambios de composición o condensación pueden introducir error adicional o debilitar el eco.
El radar sin contacto suele ser mucho menos sensible a la temperatura y composición del gas. También es la opción preferida para muchos recipientes presurizados y aplicaciones de vacío, siempre de acuerdo con las especificaciones de presión, temperatura, área peligrosa y conexión de proceso del instrumento elegido. Los equipos ultrasónicos estándar suelen estar destinados a recipientes atmosféricos o ligeramente ventilados y no deben considerarse aptos para presión o vacío sin confirmación.
Espuma, polvo, vapor y condensación
La espuma puede absorber o dispersar la energía ultrasónica. Una espuma fina y húmeda puede devolver una señal desde su superficie, mientras que una espuma gruesa, seca o muy aireada puede producir un eco débil o inestable. El radar también depende del tipo de espuma y de la frecuencia de microondas; puede atravesar algunas espumas o reflejarse en ellas, pero debe validarse para el producto concreto.
El polvo denso y el vapor intenso suelen reducir la señal ultrasónica porque el sonido atraviesa un espacio gaseoso alterado. El radar normalmente conserva más margen, especialmente con un haz estrecho y enfocado. La condensación puede afectar a ambas tecnologías si las gotas o incrustaciones se acumulan en la cara del sensor o en la antena. El ángulo de instalación, la purga o los accesorios de protección, el material de la antena y el acceso para mantenimiento siguen siendo importantes.
Tipo de superficie y propiedades del producto
Los instrumentos ultrasónicos necesitan una superficie acústica que devuelva suficiente energía sonora. El agua estable y muchos líquidos son sencillos. Sólidos inclinados, polvos esponjosos, superficies muy blandas y ángulos de material que cambian rápidamente pueden producir ecos débiles o desviados.
La reflexión del radar depende mucho del comportamiento dieléctrico del producto, de la frecuencia elegida y de la antena. Muchos radares modernos miden productos de baja constante dieléctrica, pero reflexiones muy débiles, incrustaciones extremas o geometrías difíciles pueden requerir revisión de ingeniería. Para medir una interfaz, el radar de onda guiada u otro principio puede ser más adecuado que un ultrasónico básico o un radar sin contacto.
Zona ciega, alcance y volumen útil del recipiente
Los transductores ultrasónicos necesitan tiempo de recuperación después de transmitir, lo que crea una zona ciega de campo cercano. El nivel máximo del proceso debe permanecer fuera de esa zona. Los radares también tienen limitaciones de campo cercano, pero muchos dispositivos modernos de alta frecuencia pueden medir más cerca de la antena y utilizar un haz más estrecho. Esto puede aumentar el volumen utilizable en recipientes cortos o con poco espacio libre.
El alcance máximo nunca debe seleccionarse solo por el valor del folleto. El margen disminuye con objetivos débiles, espuma, polvo, vapor, turbulencia y mal montaje. Para ambas tecnologías, confirme el alcance garantizado o recomendado en las condiciones reales del proceso.
Ángulo de haz y obstáculos internos
Boquillas grandes, escaleras, agitadores, serpentines de calefacción, refuerzos, tuberías de entrada y paredes estrechas pueden generar ecos falsos. La anchura del haz ultrasónico depende del diámetro, la frecuencia y el diseño del transductor. Los radares compactos que funcionan a frecuencias de microondas altas suelen ofrecer un haz más estrecho, lo que ayuda a evitar estructuras internas.
Un haz estrecho no elimina la necesidad de una buena posición de montaje. La antena debe apuntar a la superficie prevista, quedar alejada de los chorros de llenado y montarse según los requisitos de la boquilla. Utilice la curva de ecos y el mapa de señales falsas del instrumento solo después de comprobar la disposición física.
Coste, mantenimiento y complejidad del sistema
Para tanques atmosféricos de agua limpia, canales abiertos, sumideros y fosas de aguas residuales, los instrumentos ultrasónicos pueden ofrecer una relación coste-prestación favorable y una puesta en servicio conocida. Los precios del radar han bajado, pero las carcasas de proceso, antenas, aprobaciones, conexiones de presión y diagnósticos todavía pueden elevar el coste.
El mantenimiento depende más del proceso que de la etiqueta tecnológica. Una cara ultrasónica en un entorno con condensación puede necesitar limpieza. Una antena de radar expuesta a producto pegajoso también puede requerir inspección. Considere el acceso, las incrustaciones, el recorrido de cables, el material de la carcasa, la protección IP, la aprobación para áreas peligrosas, la salida y el soporte durante el ciclo de vida.
Matriz práctica de selección
| Condición de aplicación | Punto de partida habitual | Motivo |
|---|---|---|
| Tanque atmosférico de agua limpia | Ultrasonidos o radar | Ambos pueden funcionar; compare alcance, espacio libre, salida y coste |
| Fosa abierta de aguas residuales con vapor moderado | Ultrasonidos a menudo prácticos | Sin contacto y accesibles si el eco permanece estable |
| Recipiente presurizado o de vacío | Radar | Principio físico y diseños clasificados para proceso más adecuados |
| Polvo denso o espacio de vapor caliente | Radar | Generalmente menos afectado por atenuación y gradientes del gas |
| Espuma intensa o variable | Se requiere prueba de aplicación | Ambas tecnologías pueden responder de forma distinta a la estructura de espuma |
| Tanque corto con muy poco espacio libre | Radar a menudo preferible | El campo cercano menor y el haz enfocado pueden conservar volumen útil |
| Almacenamiento exterior sencillo con presupuesto limitado | Ultrasonidos a menudo preferibles | Buen valor cuando las condiciones atmosféricas y acústicas son adecuadas |
Información que debe proporcionar antes de seleccionar
- Líquido, lodo, polvo, gránulos u otro producto
- Altura y diámetro del tanque, tamaño de la boquilla y estructuras internas
- Nivel mínimo y máximo, incluido el margen de sobrellenado
- Presión, vacío, temperatura y condiciones del espacio de vapor
- Espuma, polvo, vapor, condensación, turbulencia e incrustaciones
- Precisión, tiempo de respuesta y función de alarma requeridos
- 4–20 mA, HART, RS485, relé, inalámbrico u otra interfaz
- Requisitos de área peligrosa, higiene, compatibilidad química y protección IP
Para arquitecturas ultrasónicas estándar, consulte nuestra guía de medidores de nivel integrados, divididos y montados en fondo. Para la aceptación de la instalación después de la selección, utilice nuestra lista de comprobación de puesta en servicio de medidores de nivel ultrasónicos.
Las referencias de fabricantes de VEGA, Endress+Hauser y otros proveedores muestran por qué debe evaluarse el entorno del proceso en lugar de basarse en una comparación genérica.
Preguntas frecuentes
¿El radar siempre es más preciso que los ultrasonidos?
No. La precisión depende del modelo, el alcance, el montaje, el objetivo, el proceso y la puesta en servicio. El radar suele ofrecer más estabilidad en espacios de vapor difíciles, mientras que los ultrasonidos pueden ser plenamente adecuados en servicio atmosférico estándar.
¿El radar puede medir a través de espuma?
A veces, pero no universalmente. El resultado depende de densidad, humedad y espesor de la espuma, propiedades dieléctricas del producto, frecuencia del radar y procesamiento. Se recomienda una prueba o revisión de aplicación.
¿Cuándo conviene seguir eligiendo ultrasonidos?
Los ultrasonidos siguen siendo atractivos para muchos tanques atmosféricos limpios o moderadamente difíciles, sumideros, canales abiertos y aplicaciones de agua y aguas residuales con trayectoria acústica despejada y espacio libre suficiente.
