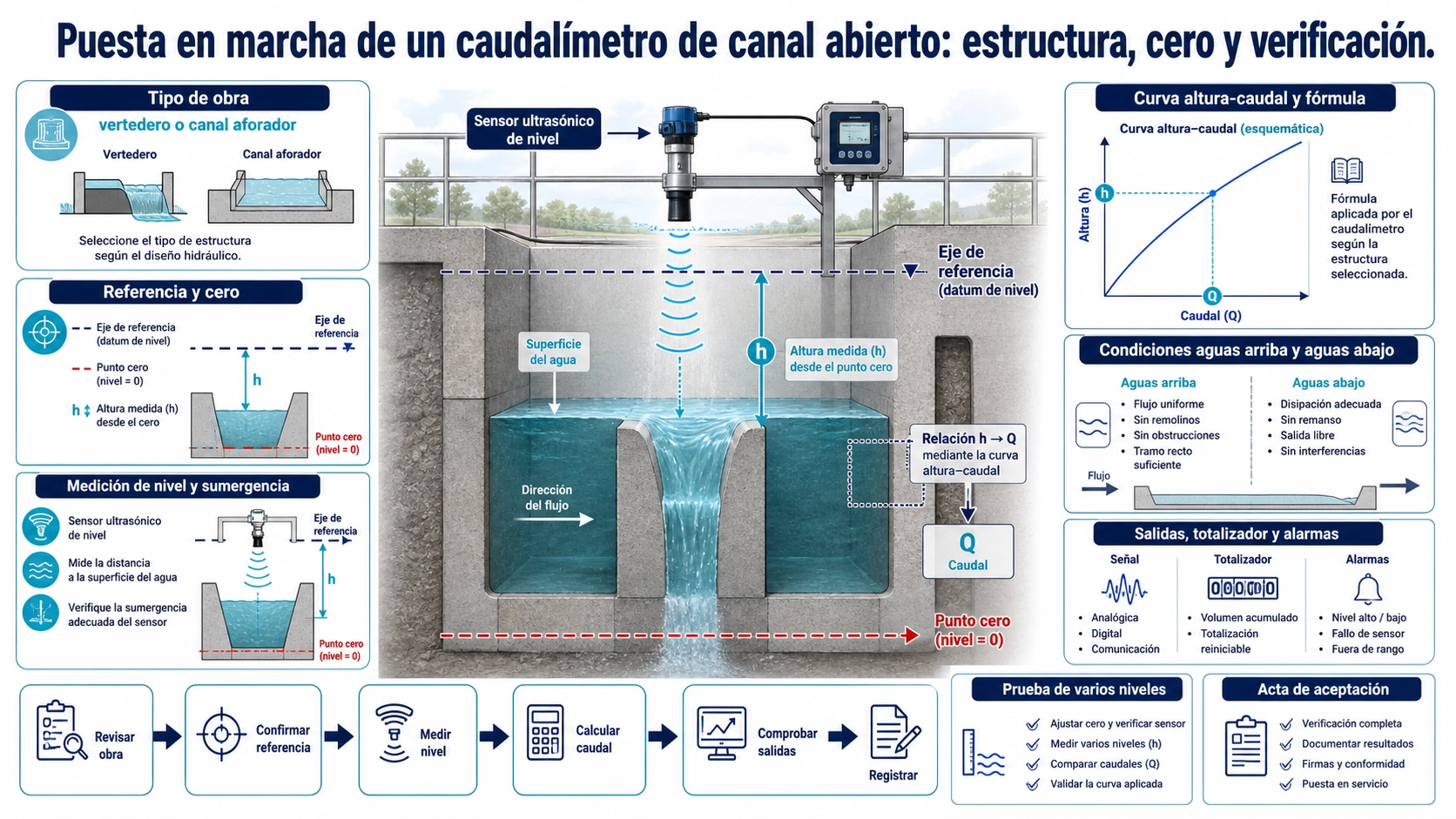

La puesta en marcha empieza por la estructura hidráulica
Un caudalímetro de canal abierto no mide el caudal de manera independiente. Mide la altura de agua en un punto definido y la convierte mediante la relación altura-caudal de un vertedero, un aforador u otro dispositivo primario. Por eso una distancia ultrasónica correcta puede producir un caudal equivocado si se ha elegido otra estructura, tamaño, referencia de cero, sección de medida, ecuación o unidad.
Este procedimiento se aplica después de seleccionar e instalar la obra hidráulica. La guía de caudalímetros para canal abierto explica el principio y las diferencias entre vertederos y aforadores; durante la puesta en marcha deben utilizarse el plano, la curva o la tabla aprobados para la estructura realmente instalada.
1. Identificar y medir el dispositivo primario
Anotar únicamente «Parshall», «vertedero en V» o «vertedero rectangular» no es suficiente. Las dimensiones críticas definen la relación de gasto, y una obra modificada, deformada o construida fuera de tolerancia puede no reproducir la calibración prevista. Registre fabricante y modelo cuando existan, ancho de garganta, ángulo de escotadura, longitud de cresta, dimensiones del canal, número de serie, material y dibujo de referencia.
| Elemento | Qué se debe comprobar | Consecuencia de un error |
|---|---|---|
| Tipo y tamaño | Coincidencia con el plano y la función seleccionada en el controlador | Uso de una curva altura-caudal distinta |
| Dimensiones críticas | Garganta, cresta, ángulo, anchura, elevación y sección | Sesgo en todo el rango |
| Aproximación aguas arriba | Alineación, remolino, velocidad, ondas y obstáculos | Altura no representativa |
| Condición aguas abajo | Remanso, sumergencia, compuertas y descarga | La ecuación de flujo libre deja de ser válida |
| Estado físico | Sedimento, residuos, corrosión, fuga, deformación y nivelación | Cambio de la geometría efectiva |
Inspeccione de forma segura, retire residuos autorizados que obstruyan garganta o cresta y compruebe fugas alrededor de la estructura. El software no corrige un dispositivo primario mal alineado o deteriorado.
2. Establecer una referencia de cero reproducible
El cero es la referencia hidráulica desde la que se calcula la altura. No coincide automáticamente con el fondo del canal, la placa de montaje del sensor ni el nivel más bajo observado. En un vertedero suele relacionarse con la elevación de la cresta; en un aforador corresponde al datum definido para su sección calibrada.
- Localice el datum oficial o la cresta en el plano aprobado.
- Mida la relación vertical entre esa referencia y la cara acústica del sensor.
- Interprete si el controlador solicita distancia vacía, offset, altura máxima u otra convención.
- Compruebe el signo y las unidades antes de introducir el valor.
- Deje una marca topográfica o una cota permanente que permita reconstruirlo tras sustituir el sensor.
La relación altura-caudal es no lineal; a baja altura, unos pocos milímetros pueden representar un porcentaje importante del resultado. No oculte un datum incierto mediante un factor arbitrario de corrección de caudal.
3. Comprobar el punto donde se mide la altura
Cada estructura define la sección aguas arriba en la que debe medirse la carga. El sensor debe observar una superficie representativa, no una onda local generada por la garganta, una caída, un chorro de entrada o una reflexión de pared. Verifique distancia longitudinal a garganta o cresta, posición lateral, verticalidad, zona ciega, ángulo del haz y obstáculos.
- Evite agua aireada, en caída o muy turbulenta directamente bajo el sensor.
- Mantenga el haz alejado de paredes, soportes, cables, bordes y acumulaciones.
- Use amortiguamiento para el oleaje normal, pero no para esconder inestabilidad hidráulica.
- Con espuma o condensación intermitentes, compare distancia bruta, eco y estado de calidad en ambas condiciones.
- Compruebe que la máxima altura no entra en la zona ciega y que el fondo permanece dentro del rango útil.
Si todavía debe elegirse o revisar el sensor, consulte la guía de selección de sensores ultrasónicos de distancia y confirme alcance, zona ciega, haz, temperatura, protección y salida para la instalación.
4. Introducir estructura, ecuación y unidades
Seleccione la función integrada exacta cuando el controlador la incluya. Compruebe unidades antes de introducir garganta, ángulo, longitud de cresta, coeficiente, exponente o tabla. Si se usa una ecuación personalizada, documente fuente, edición, geometría, intervalo de altura y si presupone flujo libre. No copie coeficientes de una estructura que solo tenga un nombre parecido.
Defina por separado unidades de altura, caudal instantáneo y volumen total. Revise decimales y escala en pantalla, 4–20 mA, impulsos, registros Modbus y plataforma remota. Un caudal local en litros por segundo puede aparecer plausible aunque el receptor lo interprete como metros cúbicos por hora.
5. Determinar si existe flujo libre o sumergido
Muchas curvas estándar suponen flujo libre. Si el nivel aguas abajo sube, la estructura puede quedar sumergida y cambiar su relación altura-caudal. Un solo sensor aguas arriba no siempre permite corregir esa condición. Algunas instalaciones necesitan una segunda medición aguas abajo y una corrección específica; otras deben declarar el dato no válido por encima del límite aprobado.
Durante la puesta en marcha registre el nivel aguas abajo a varios caudales representativos y calcule el indicador de sumergencia según la documentación de la estructura. Inspeccione además caudal que pase alrededor, fugas en compuertas, embalsamiento y cambios de velocidad de aproximación. No aplique una corrección genérica sin confirmar su alcance.
6. Verificar primero la altura y después el caudal
Compare la altura indicada con una regla limnimétrica, punta de medida, cota topográfica u otra referencia adecuada. Use el mismo datum y espere a que la superficie se estabilice. Si el proceso lo permite, ensaye varios niveles distribuidos por el rango útil, no solo uno.
| Resultado observado | Área que debe revisarse |
|---|---|
| Offset constante de altura | Datum, cara del sensor, altura de montaje, offset y unidades |
| El error crece con el nivel | Span, conversión distancia-altura, geometría o tamaño seleccionado |
| Altura correcta y caudal incorrecto | Curva, coeficiente, exponente, unidad o sumergencia |
| Caudal local correcto y PLC incorrecto | Escala analógica, peso de impulso, registro, tipo de dato y decimal |
| Lectura que salta con superficie estable | Eco falso, obstáculo, condensación, cableado o filtro |
Con la altura confirmada, compare el caudal calculado con la tabla o ecuación oficial en dos o tres puntos prácticos. Ajustar un único punto puede forzar coincidencia local y dejar incorrecta toda la curva.
7. Ensayar totalizador, salidas y datos remotos
Pruebe el totalizador independientemente del caudal instantáneo. Confirme unidad, tiempo de integración, peso de impulso, rollover, protección de reset y tratamiento de valores inválidos o inversos. Durante un periodo de caudal razonablemente estable, compare el incremento de volumen con el caudal medio y el tiempo.
- 4–20 mA: cero vivo, valor de 20 mA, unidades, recorte y estado de fallo.
- Impulsos: volumen por impulso, anchura, polaridad, frecuencia máxima y flanco contado.
- RS485/Modbus: dirección, baudios, paridad, registro, tipo de dato, orden de bytes, signo y escala.
- Telemetría: timestamp, frecuencia de actualización, caché, pérdida de datos y coherencia del total.
- Relés: umbral, histéresis, retardo y estado de fallo sin alterar el cero hidráulico.
8. Crear un registro de aceptación
El expediente debe contener sitio, canal, estructura, dimensiones medidas, plano del datum, sensor y número de serie, altura y orientación, zona ciega, rango, fuente de curva o ecuación, unidades, filtros, evaluación de sumergencia, comparaciones de nivel y caudal, prueba del totalizador, salidas, fotografías, desviaciones y decisión final. Este estado inicial permite investigar después depósitos, deriva, sustitución del sensor o modificaciones del canal.
El Water Measurement Manual del U.S. Bureau of Reclamation contiene referencias de ingeniería sobre vertederos, aforadores, secciones de medida y flujo sumergido. La edición, las especificaciones del proyecto y la regulación local siguen siendo las aplicables.
Preguntas frecuentes
¿Puedo calibrar cambiando solo un coeficiente?
Solo cuando estructura, datum, ecuación y método ya están confirmados y el procedimiento lo autoriza. Un coeficiente no debe ocultar cero incorrecto, tamaño equivocado, mal punto de medida o sumergencia.
¿Por qué el error relativo es grande a caudal bajo?
Porque una pequeña incertidumbre de altura representa una parte grande de una carga baja y la conversión es no lineal. Datum, depósitos, estabilidad de superficie y resolución adquieren más importancia.
¿El sensor ultrasónico toca el agua?
Normalmente no. Mide la superficie sin contacto, pero deben controlarse trayectoria acústica, montaje, zona ciega, espuma, condensación y turbulencia.
¿Cómo se acepta el punto con caudal variable?
Use comparaciones sincronizadas, registre datos brutos y aplique una referencia compatible con la dinámica. Evite comparar visualmente dos pantallas tomadas en instantes distintos.
Datos para una revisión de puesta en marcha
Para que Deep Minds Ultrasonic revise el punto, envíe tipo y dimensiones de la estructura, plano del datum, ubicación y modelo del sensor, intervalos de altura y caudal, ecuación o tabla, niveles aguas abajo, configuración, diagnósticos, salidas, fotografías y criterio de aceptación.
