Qué mide realmente un caudalímetro de canal abierto

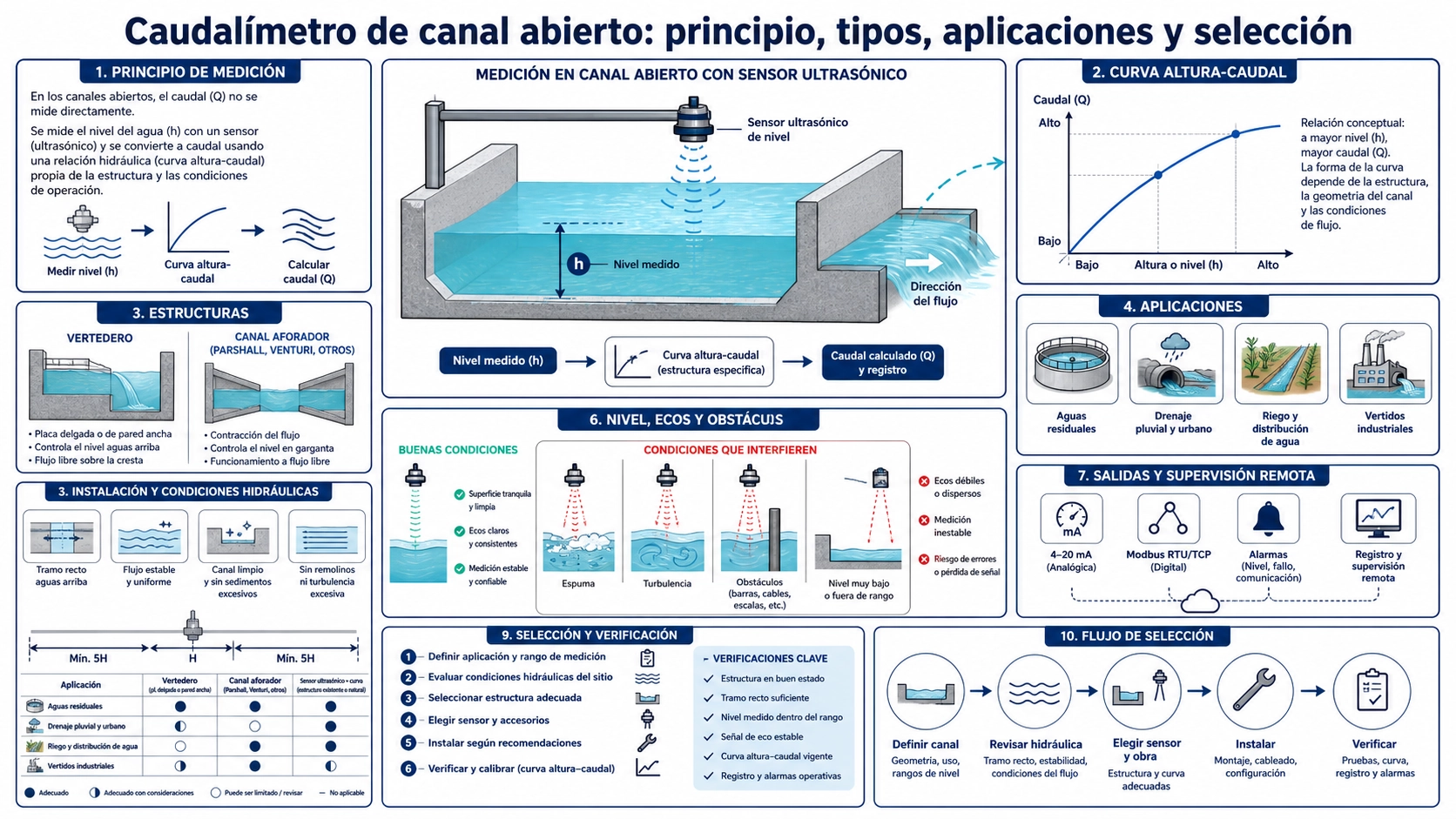

Un caudalímetro de canal abierto se utiliza cuando el líquido tiene una superficie libre expuesta a la atmósfera, como en un canal, una zanja, un colector parcialmente lleno o una descarga por gravedad. La mayoría de estos sistemas no mide directamente la velocidad ni el volumen. Mide la altura aguas arriba de un dispositivo hidráulico y convierte esa altura mediante la relación conocida de un vertedero o aforador.
El resultado depende de dos subsistemas: la medición de nivel y la obra primaria. Un sensor ultrasónico puede medir la superficie sin contacto, pero una lectura exacta de distancia no compensa un vertedero mal construido, una garganta obstruida, un cero incorrecto o una condición sumergida. La selección debe comenzar por el rango hidráulico y terminar con sensor, controlador, salidas y plan de verificación.
De distancia ultrasónica a caudal
- El sensor emite un pulso acústico hacia la superficie y recibe el eco.
- El tiempo de vuelo, compensado según el instrumento, se convierte en distancia.
- La distancia entre la cara del sensor y el datum permite calcular la altura o carga hidráulica.
- El controlador aplica la tabla o ecuación del dispositivo primario seleccionado.
- El caudal instantáneo se integra para obtener volumen y se entrega a pantalla, salidas o telemetría.
Cada conversión añade sus propias unidades, referencias y límites. La temperatura influye en la velocidad del sonido en aire; espuma, vapor, condensación, ondas u obstáculos pueden alterar el eco. La curva hidráulica solo es válida para la geometría, rango y condición de descarga con que fue definida.
Componentes y responsabilidades
| Componente | Función | Dato que debe confirmarse |
|---|---|---|
| Sensor de nivel | Mide la distancia a la superficie | Rango, zona ciega, ángulo de haz, compensación, ambiente y montaje |
| Controlador | Convierte distancia, altura y curva en caudal y volumen | Dispositivos admitidos, ecuación, unidades, totalizador, salidas y diagnóstico |
| Vertedero o aforador | Crea una relación reproducible entre altura y caudal | Tipo, tamaño, tolerancia, material, condición de flujo y mantenimiento |
| Canal de aproximación | Entrega el flujo al dispositivo primario | Alineación, longitud, remolino, depósitos, ondas y distribución de velocidad |
| Sistema receptor | Registra, controla o comunica el resultado | Escala, unidad, timestamp, total, alarmas y estado de fallo |
La incertidumbre final no es la cifra del sensor aislado. Incluye referencia de altura, geometría, validez de la ecuación, estado hidráulico, conversión y cadena de salida.
Vertedero o aforador: elegir por el proceso
Los vertederos obligan al agua a pasar sobre una cresta. Las formas triangulares, rectangulares o trapezoidales cubren distintos rangos y condiciones, pero pueden retener sólidos y generar pérdida de carga. Los aforadores constriñen o conforman el canal para relacionar altura y caudal; algunas geometrías manejan mejor aguas con sólidos y menor pérdida de carga, aunque requieren una construcción y una sección de medida precisas.
| Criterio | Pregunta para el proyecto |
|---|---|
| Caudal | ¿Cuáles son mínimo, normal, máximo y variación temporal? |
| Líquido | ¿Contiene sólidos, fibras, grasa, espuma, sedimento o agentes corrosivos? |
| Pérdida de carga | ¿Qué elevación aguas arriba y qué remanso puede aceptar el proceso? |
| Canal | ¿Hay longitud, anchura, caída y cimentación para construir la geometría? |
| Sumergencia | ¿Puede subir el nivel aguas abajo y cómo se detectará? |
| Mantenimiento | ¿Cómo se retirarán depósitos y se comprobarán dimensiones y datum? |
No elija únicamente por el nombre de una estructura. Use las dimensiones y curvas de la fuente de diseño aplicable. El Water Measurement Manual del U.S. Bureau of Reclamation proporciona referencias técnicas sobre vertederos, aforadores, secciones de medida y condiciones de flujo; confirme la edición y los requisitos del proyecto.
Cuándo funciona bien la medición ultrasónica
El montaje sin contacto es útil con aguas residuales, drenaje, efluentes o líquidos que ensuciarían un sensor sumergido. Reduce el contacto con corrosión y residuos, pero no elimina el mantenimiento: la cara acústica, el soporte, la obra hidráulica y el canal deben inspeccionarse.
- La superficie debe producir un eco estable dentro del rango y fuera de la zona ciega.
- El haz no debe interceptar pared, soporte, borde, cable o caída de agua.
- La posición debe representar la altura definida para la estructura.
- La compensación térmica debe representar el trayecto acústico; gradientes extremos pueden requerir evaluación.
- Espuma, vapor, viento, lluvia, condensación y turbulencia deben probarse en condiciones reales.
- El montaje debe permitir limpiar, alinear, medir el datum y sustituir el sensor sin perder la referencia.
El medidor de nivel ultrasónico superior BBULM-T es una opción de hardware para evaluar cuando el rango, la zona ciega, la protección, las salidas y el entorno coinciden con el proyecto. La compatibilidad con una estructura hidráulica concreta debe comprobarse por separado.
Aplicaciones y límites
Los sistemas se utilizan en entrada y salida de tratamiento de aguas, efluentes industriales, drenaje pluvial, riego, canales ambientales y colectores parcialmente llenos. La palabra «residual» no describe por sí sola una aplicación: indique concentración y tamaño de sólidos, espuma, temperatura, composición, riesgo de depósitos, variación de caudal y accesibilidad.
Un colector parcialmente lleno no se convierte automáticamente en un punto adecuado. Puede necesitar una estructura primaria o un método velocidad-área diseñado para su geometría. Si existe sobrepresión, sifón, flujo completamente lleno o transición frecuente entre lleno y libre, otra tecnología puede resultar más apropiada.
Cómo seleccionar el sistema completo
- Defina finalidad: proceso, permiso ambiental, balance, alarma o facturación.
- Obtenga caudales mínimo, normal y máximo y su duración, no solo un valor nominal.
- Levanté canal, niveles disponibles, pendiente, aguas abajo y espacio para obra y sensor.
- Caracterice líquido, sólidos, espuma, sedimento, corrosión, temperatura y mantenimiento.
- Seleccione el dispositivo primario y confirme curva, rango válido, pérdida de carga y sumergencia.
- Dimensione sensor y montaje por altura máxima y mínima, zona ciega, haz y entorno.
- Defina caudal y total, 4–20 mA, impulsos, relés, Modbus, alimentación y telemetría.
- Prepare verificación de datum, altura, curva, totalizador y salida antes de comprar.
Errores de selección frecuentes
- Comprar el sensor antes de diseñar la estructura hidráulica.
- Usar el rango total de distancia como si fuera rango útil, ignorando la zona ciega.
- Aplicar una curva de flujo libre donde el agua aguas abajo puede sumergir la estructura.
- Omitir caudal bajo, cuando el error de altura pesa más en términos porcentuales.
- Tratar «sin contacto» como «sin mantenimiento».
- Repetir la misma escala en pantalla y PLC sin comprobar unidad y decimal.
Puesta en marcha y mantenimiento
La aceptación debe verificar geometría, datum, punto de nivel, conversión, condición aguas abajo, totalizador y salidas con referencias independientes. La guía de puesta en marcha de caudalímetros de canal abierto ofrece un procedimiento de campo y el registro necesario.
Durante la operación, inspeccione depósitos, residuos, daños, cambio de cero, soporte, condensación y eco. Compare periódicamente la altura con una referencia y conserve tendencias de diagnóstico. Cualquier modificación de canal, cresta, garganta, compuerta o nivel aguas abajo exige revisar la validez de la relación de caudal.
Preguntas frecuentes
¿El sensor mide directamente el caudal?
Normalmente mide distancia o altura. El controlador calcula caudal con la relación del vertedero o aforador. Ambas partes deben ser correctas.
¿Qué estructura es mejor para agua residual?
No existe una única. Sólidos, pérdida de carga, caudal, canal, sumergencia, obra y mantenimiento determinan la elección. Algunas geometrías de aforador toleran mejor sólidos que un vertedero, pero deben dimensionarse.
¿Puede medir con espuma?
Depende de estabilidad, espesor, eco, rango y algoritmo. Pruebe espuma representativa y supervise el diagnóstico; no presuponga que la superficie de espuma equivale al nivel líquido requerido.
¿Por qué importa tanto el cero?
Porque toda la altura se calcula desde él y la relación con caudal es no lineal. Un pequeño offset puede dominar el error a baja carga.
Información para revisar una aplicación
Para revisar un proyecto con Deep Minds Ultrasonic, envíe finalidad, caudales, dibujo y dimensiones del canal, niveles aguas arriba y aguas abajo, líquido, sólidos, estructura existente o prevista, altura de montaje, ambiente, alimentación, salidas y criterio de aceptación.
