Was ein Durchflussmesser für offene Gerinne tatsächlich misst

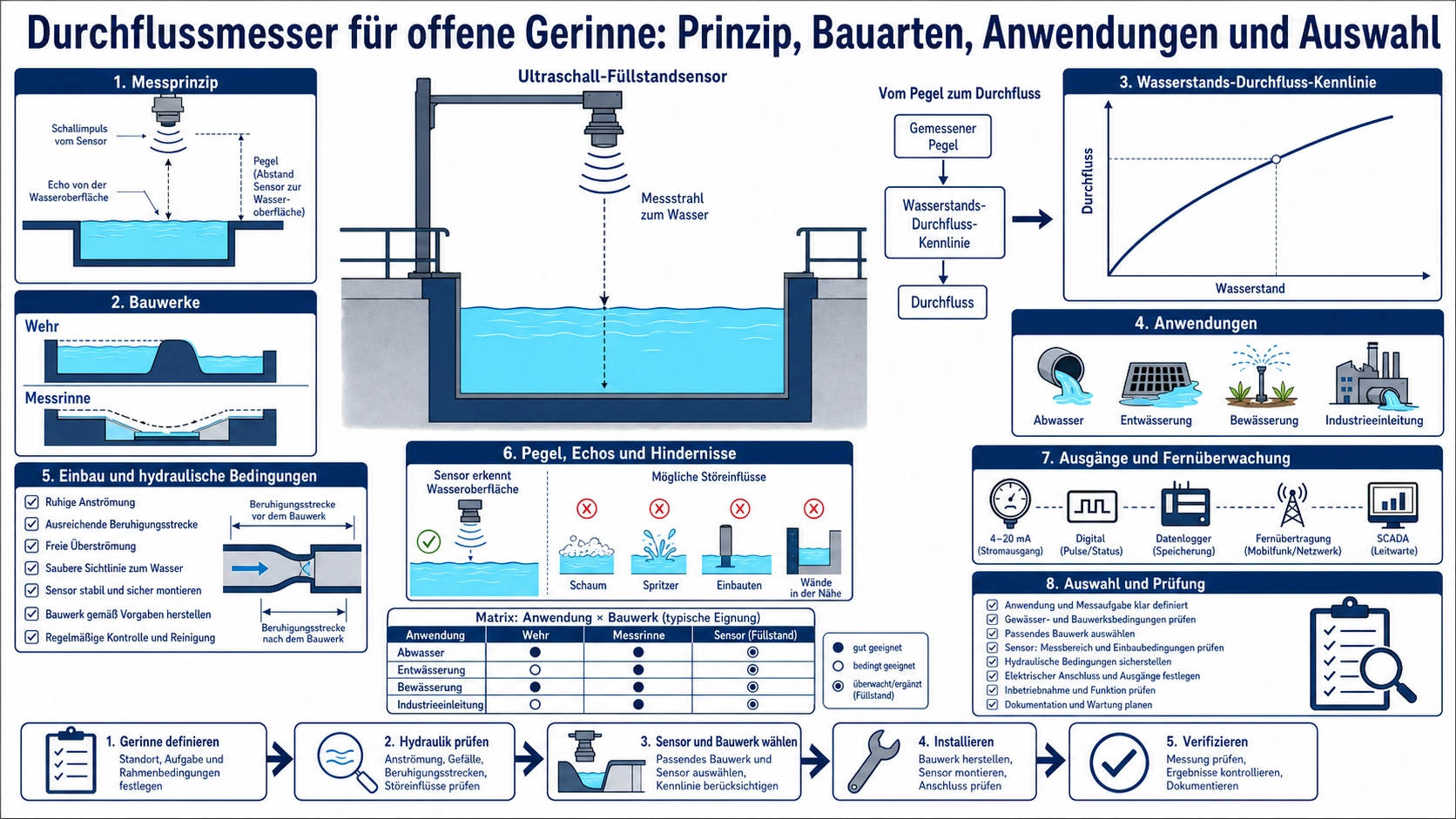

Ein offenes Gerinne besitzt eine freie, zur Atmosphäre offene Oberfläche, etwa in Kanal, Graben, teilgefülltem Sammler oder Schwerkraftablauf. Die meisten Systeme messen Geschwindigkeit oder Volumen nicht direkt. Sie erfassen den Oberwasserstand an einem hydraulischen Primärgerät und rechnen diesen mit der Kennlinie eines Wehrs oder Messgerinnes in Durchfluss um.
Das Ergebnis hängt damit von zwei Teilsystemen ab: Pegelmessung und hydraulischem Bauwerk. Ein Ultraschallsensor kann die Oberfläche berührungslos und präzise erfassen, kompensiert aber kein falsch gebautes Wehr, keinen verstopften Hals, einen fehlerhaften Nullpunkt oder einen überstauten Abfluss. Die Auswahl beginnt beim hydraulischen Bereich und endet bei Sensor, Controller, Ausgängen und Prüfplan.
Von der Ultraschallentfernung zum Durchfluss
- Der Sensor sendet einen Schallimpuls zur Flüssigkeitsoberfläche und empfängt das Echo.
- Aus der Laufzeit wird unter Berücksichtigung der Gerätekompensation die Distanz bestimmt.
- Distanz zwischen Sensorfläche und hydraulischem Bezug ergibt die Überfallhöhe.
- Der Controller wendet Tabelle oder Gleichung des ausgewählten Primärgeräts an.
- Der Momentandurchfluss wird zum Volumen integriert und über Anzeige oder Schnittstelle ausgegeben.
Jede Umrechnung besitzt eigene Einheiten, Bezugspunkte und Grenzen. Temperatur beeinflusst die Schallgeschwindigkeit in Luft; Schaum, Dampf, Kondensat, Wellen und Hindernisse können das Echo verändern. Die hydraulische Kurve gilt nur für die Geometrie, den Bereich und die Abflussbedingung, für die sie festgelegt wurde.
Komponenten und ihre Aufgaben
| Komponente | Funktion | Zu bestätigende Angabe |
|---|---|---|
| Pegelsensor | Misst die Distanz zur Oberfläche | Bereich, Blindzone, Schallkeule, Kompensation, Umgebung und Montage |
| Controller | Rechnet Distanz, Höhe und Kennlinie in Durchfluss und Volumen um | Unterstützte Bauwerke, Gleichung, Einheiten, Zählwerk, Ausgänge und Diagnose |
| Wehr oder Messgerinne | Erzeugt eine reproduzierbare Beziehung von Höhe und Abfluss | Typ, Größe, Toleranz, Werkstoff, Strömungszustand und Wartung |
| Anströmkanal | Führt die Strömung dem Primärgerät zu | Ausrichtung, Länge, Drall, Ablagerung, Wellen und Geschwindigkeitsverteilung |
| Empfangssystem | Speichert, steuert oder überträgt das Ergebnis | Skalierung, Einheit, Zeit, Gesamtwert, Alarm und Fehlerzustand |
Die Gesamtunsicherheit ist nicht die Datenblattzahl des Sensors. Sie umfasst Höhenbezug, Bauwerksgeometrie, Gültigkeit der Kennlinie, hydraulischen Zustand, Umrechnung und Ausgangskette.
Wehr oder Messgerinne nach dem Prozess auswählen
Wehre führen Wasser über eine definierte Kante. Dreieckige, rechteckige und trapezförmige Formen decken unterschiedliche Bereiche ab, können jedoch Feststoffe zurückhalten und Aufstau erzeugen. Messgerinne formen oder verengen den Kanal so, dass Höhe und Abfluss zusammenhängen. Bestimmte Bauformen eignen sich besser für feststoffhaltiges Wasser und geringeren Druckverlust, benötigen aber eine präzise Geometrie und Messstelle.
| Kriterium | Projektfrage |
|---|---|
| Durchfluss | Welche Minimal-, Normal- und Maximalwerte sowie zeitlichen Schwankungen treten auf? |
| Flüssigkeit | Enthält sie Feststoffe, Fasern, Fett, Schaum, Sediment oder korrosive Stoffe? |
| Höhenverlust | Welchen Oberwasseranstieg und Rückstau verträgt der Prozess? |
| Kanal | Stehen Länge, Breite, Gefälle und Fundament für die Struktur zur Verfügung? |
| Überstauung | Kann das Unterwasser steigen und wie wird dies erkannt? |
| Wartung | Wie werden Ablagerungen entfernt und Maße sowie Bezug geprüft? |
Wählen Sie nicht allein anhand einer Bauwerksbezeichnung. Verwenden Sie Maße und Kennlinien der maßgeblichen Quelle. Das Water Measurement Manual des U.S. Bureau of Reclamation enthält technische Referenzen zu Wehren, Messgerinnen, Messquerschnitten und Abflussbedingungen; Projektausgabe und örtliche Anforderungen sind zu bestätigen.
Einsatzgrenzen der Ultraschallmessung
Die berührungslose Montage ist bei Abwasser, Entwässerung und Medien hilfreich, die einen eingetauchten Sensor verschmutzen oder angreifen. Sie verringert den Medienkontakt, macht die Anlage aber nicht wartungsfrei: Sensorfläche, Halterung, Bauwerk und Kanal bleiben zu prüfen.
- Die Oberfläche muss innerhalb des Bereichs und außerhalb der Blindzone ein stabiles Echo erzeugen.
- Die Schallkeule darf Wand, Halter, Kabel, Kante und abstürzendes Wasser nicht treffen.
- Der Ort muss den für das Bauwerk festgelegten Oberwasserstand darstellen.
- Temperaturkompensation muss den Schallweg repräsentieren; starke Gradienten sind gesondert zu bewerten.
- Schaum, Dampf, Wind, Regen, Kondensat und Turbulenz sind unter realen Bedingungen zu prüfen.
- Montage und Bezug müssen Reinigung, Ausrichtung und Sensortausch erlauben.
Der oben montierte Ultraschall-Füllstandmesser BBULM-T ist eine Hardwareoption, wenn Bereich, Blindzone, Schutz, Ausgänge und Umgebung zum Projekt passen. Die Eignung für das jeweilige hydraulische Bauwerk ist getrennt zu prüfen.
Anwendungen und Abgrenzung
Offene Gerinnemessung wird an Zu- und Ablauf von Wasserbehandlung, Industrieabfluss, Regenentwässerung, Bewässerung, Umweltkanälen und teilgefüllten Sammlern eingesetzt. „Abwasser“ ist keine ausreichende Medienbeschreibung. Nennen Sie Art und Größe der Feststoffe, Schaum, Temperatur, Zusammensetzung, Ablagerungsrisiko, Durchflussdynamik und Zugänglichkeit.
Ein teilgefülltes Rohr ist nicht automatisch ein guter Messort. Es kann ein Primärgerät oder ein auf die Geometrie abgestimmtes Geschwindigkeits-Flächen-Verfahren erfordern. Bei Druck, Siphonwirkung, Vollfüllung oder häufigem Wechsel zwischen Voll- und Freispiegelströmung kann eine andere Technik geeigneter sein.
Das vollständige System auswählen
- Messzweck festlegen: Prozess, Umweltauflage, Bilanz, Alarm oder Abrechnung.
- Minimalen, normalen und maximalen Durchfluss samt Dauer ermitteln.
- Kanal, verfügbare Höhen, Gefälle, Unterwasser und Bauraum aufnehmen.
- Flüssigkeit, Feststoffe, Schaum, Sediment, Korrosion, Temperatur und Wartung beschreiben.
- Primärgerät mit gültiger Kennlinie, Bereich, Höhenverlust und Überstauungsgrenze auswählen.
- Sensor und Montage nach maximaler und minimaler Höhe, Blindzone, Keule und Umwelt dimensionieren.
- Momentanwert, Zählwerk, 4–20 mA, Impuls, Relais, Modbus, Versorgung und Telemetrie definieren.
- Prüfung von Bezug, Höhe, Kennlinie, Zählwerk und Ausgang vor der Beschaffung planen.
Häufige Auswahlfehler
- Den Sensor kaufen, bevor das hydraulische Bauwerk ausgelegt ist.
- Gesamten Distanzbereich als Nutzbereich betrachten und Blindzone übersehen.
- Eine Freiflusskennlinie anwenden, obwohl das Unterwasser die Struktur überstauen kann.
- Niedrigdurchfluss auslassen, bei dem Höhenfehler relativ besonders stark wirken.
- „Berührungslos“ mit „wartungsfrei“ verwechseln.
- Anzeige und SPS ohne Prüfung von Einheit und Dezimalstelle gleich skalieren.
Inbetriebnahme und Wartung einplanen
Die Abnahme muss Geometrie, Bezug, Pegelort, Umrechnung, Unterwasserbedingung, Zählwerk und Ausgänge mit unabhängigen Referenzen prüfen. Der Leitfaden zur Inbetriebnahme von Durchflussmessern in offenen Gerinnen beschreibt das Feldverfahren und die Aufzeichnung.
Im Betrieb sind Ablagerungen, Schmutz, Schäden, Nullpunktänderung, Halterung, Kondensat und Echo zu inspizieren. Vergleichen Sie den Pegel periodisch mit einer Referenz und bewahren Sie Diagnosetrends auf. Änderungen an Kanal, Wehrkante, Hals, Schieber oder Unterwasser verlangen eine erneute Prüfung der Kennlinie.
Häufige Fragen
Misst der Sensor den Durchfluss direkt?
Normalerweise misst er Distanz oder Wasserstand. Der Controller berechnet den Durchfluss mit der Kennlinie von Wehr oder Messgerinne. Beide Teilsysteme müssen stimmen.
Welches Bauwerk eignet sich am besten für Abwasser?
Es gibt keine allgemeine Antwort. Feststoffe, Höhenverlust, Bereich, Kanal, Überstauung, Bau und Wartung bestimmen die Wahl. Manche Messgerinne tolerieren Feststoffe besser, müssen aber korrekt dimensioniert sein.
Kann Ultraschall bei Schaum messen?
Das hängt von Stabilität, Dicke, Echo, Bereich und Algorithmus ab. Prüfen Sie repräsentativen Schaum und Diagnosewerte; die Schaumoberfläche ist nicht automatisch der benötigte Flüssigkeitsspiegel.
Warum ist der Nullpunkt so wichtig?
Von ihm wird die gesamte Höhe abgeleitet, und deren Beziehung zum Durchfluss ist nichtlinear. Ein kleiner Offset kann bei niedrigem Pegel den Fehler dominieren.
Angaben für die Anwendungsprüfung
Für eine Prüfung mit Deep Minds Ultrasonic senden Sie Messzweck, Durchflussbereich, Kanalzeichnung und -maße, Ober- und Unterwasserstände, Flüssigkeit, Feststoffe, vorhandenes oder geplantes Bauwerk, Montagehöhe, Umgebung, Versorgung, Ausgänge und Annahmekriterium.
