明渠流量计工作原理、应用与选型指南

什么是明渠流量计？

明渠流量计适用于液面与大气相通的流体测量场景，也适用于管道未充满、液体以自由液面状态流动的工况。在这些条件下，常规满管流量计往往并不适用，因为它们通常要求管道在运行过程中保持满管状态。

明渠流量测量可以用于污水处理、排水沟渠、雨水系统、灌溉渠道、工业排放和半满管道等应用。它并不是像满管流量计那样直接在封闭管道内测量流速，而是在特定位置测量液位，并结合量水堰或量水槽的几何结构，将液位换算为流量。

Deep-Minds 的明渠测量方案主要基于超声波非接触测量技术。如果您同时在比较液位测量、明渠流量监测和满管流量测量方案，也可以查看我们的 BBULM-T 顶部安装超声波液位与料位计，了解开放场景下的液位测量方案。

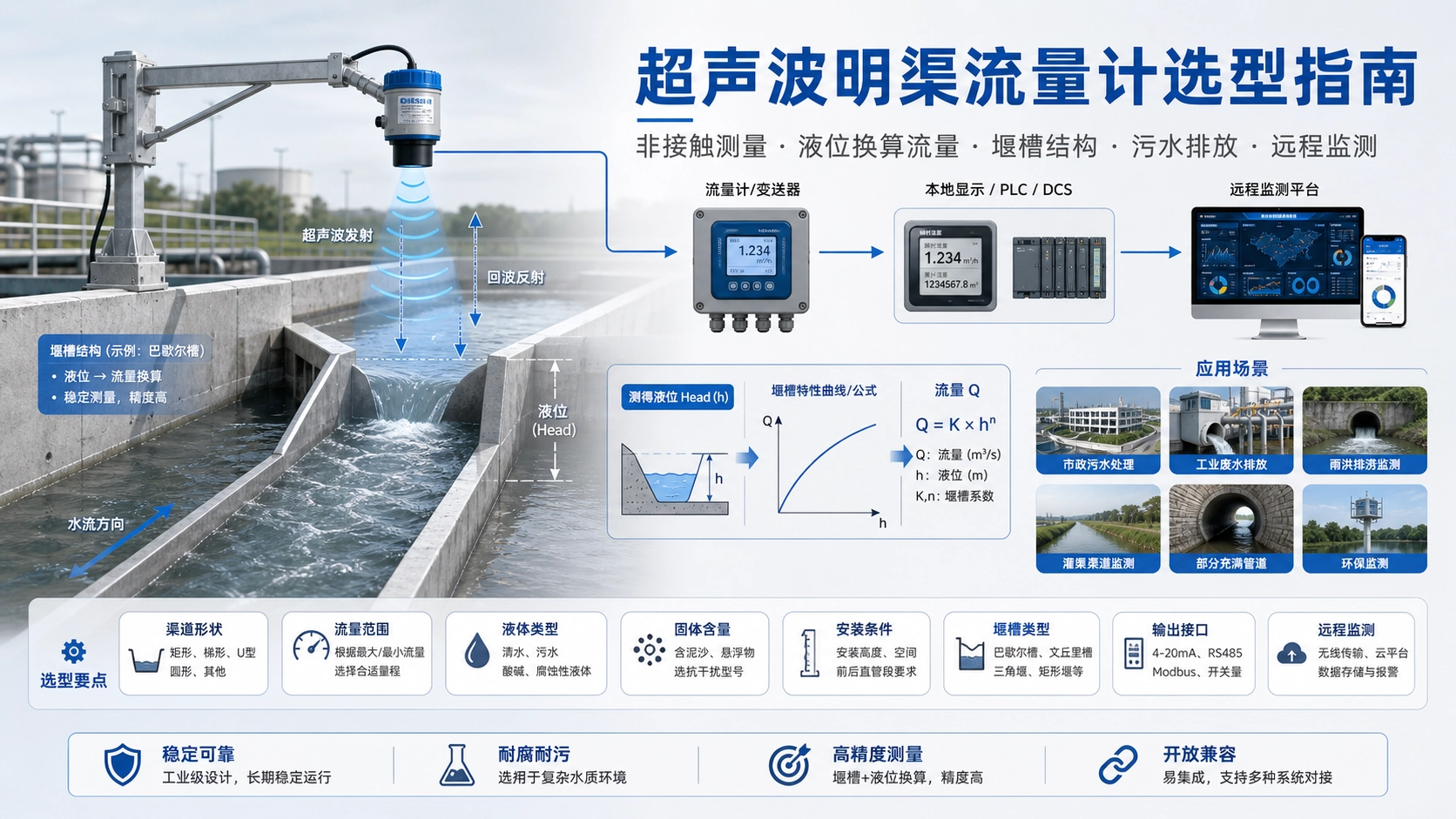

明渠流量计的工作基础是液位与流量之间的对应关系。系统通常需要在渠道中安装量水堰或量水槽，使水流形成可计算、可重复的水力条件。超声波传感器安装在液面上方，用于非接触测量液位。

传感器向液面发射超声波脉冲，并接收液面反射回来的回波信号。仪表通过测量声波往返时间，计算传感器到液面的距离，再结合安装高度得到液位高度，也就是明渠测量中常说的水头。

控制器随后根据所选量水堰或量水槽的流量公式，将测得的液位自动换算为瞬时流量。由于传感器不需要直接接触液体，因此该系统适用于污水、腐蚀性液体、含杂质液体和其他不适合长期浸入式测量的现场环境。

一套典型的明渠流量计系统通常由传感器、控制器、量水结构和输出接口组成。系统测量效果不仅取决于传感器本身，也取决于现场安装、量水槽或量水堰尺寸以及水流条件。

如果量水结构选型不合理、安装位置不正确，或者上游水流条件不稳定，即使传感器本身性能良好，也可能影响最终测量精度。因此，明渠流量测量通常需要从整体系统角度进行选型。

不同现场需要匹配不同的水力结构。常见量水堰包括三角堰、矩形堰和梯形堰；常见量水槽包括巴歇尔槽、帕默-鲍鲁斯槽和文丘里槽。

不同量水堰和量水槽对应不同的流量公式、安装要求和适用流量范围。一般来说，量水堰更常用于相对清洁、水量较小或流量范围较低的应用；量水槽则更适合污水、含悬浮物或存在堵塞风险的场景，因为其水流通道相对更不容易被杂质堵塞。

在实际项目中，应根据渠道尺寸、预计流量范围、介质状态、安装空间和维护条件来选择合适的量水结构，而不是只根据单一流量参数判断。

明渠流量计广泛用于市政、水处理、环境监测、农业灌溉和工业排放等领域，尤其适合自由液面流动或非满管流动的测量场景。

在这些环境中，超声波非接触测量能够减少传感器污染、腐蚀和磨损问题，降低维护工作量，并实现连续流量监测。

与接触式仪表相比，超声波明渠流量计在复杂现场环境中具有较明显的实用优势，尤其适合污水、排水和工业废液等维护难度较高的应用。

对于许多现场用户来说，超声波明渠流量计的主要价值在于可以在不接触液体的情况下获得稳定流量数据，特别适合污水渠道、室外排水系统和工业排放口等长期运行场景。

选择明渠流量计时，不能只看传感器量程，还需要综合考虑渠道结构、流量范围、介质特性、安装空间和输出接口要求。对于已有渠道，还需要确认现场是否已经安装量水堰或量水槽；如果没有，则需要根据项目条件新增合适的水力结构。

选型因素	需要确认的内容
渠道类型	确认现场是明渠、半满管、排水沟、灌溉渠还是工业排放渠。
流量范围	根据最小流量和最大流量选择合适的量水堰或量水槽。
介质状态	评估是否存在污水、悬浮物、泡沫、腐蚀性液体或液面波动。
安装空间	确认上游直线段、传感器安装高度、渠道宽度和现场施工条件。
输出方式	确认是否需要现场显示、4–20 mA、脉冲输出、继电器输出或数字通信。
现有水力结构	判断是否可以使用已有量水堰或量水槽，或是否需要重新设计安装。

如果您的应用同时涉及液位监测，可以将明渠流量方案与我们的 BBULM-T 顶部安装超声波液位与料位计进行对比。对于封闭满管系统，则应优先考虑适用于满管管道的流量测量方案。

明渠流量计是用于明渠、排水渠道、灌溉渠和半满管道流量监测的有效方案。通过将超声波液位传感器与合适的量水堰或量水槽结合使用，系统可以将液位转换为流量，实现连续、稳定的流量测量。

这类系统广泛应用于污水处理、雨水排放、农业灌溉、环境监测和工业废水排放等场景。要获得可靠的长期运行效果，关键在于根据实际现场条件选择合适的传感器、量水结构、安装方式和输出配置。

如果您正在评估明渠流量监测项目，可以通过联系我们提供渠道尺寸、流量范围、介质情况和安装要求。我们的团队可以协助进行应用分析和方案选型。
