Qu’est-ce qu’un débitmètre pour canal ouvert ?
Un débitmètre pour canal ouvert est conçu pour les applications où la surface du liquide est exposée à l’atmosphère, ou lorsque la conduite n’est pas complètement remplie. Dans ces conditions, les débitmètres pour conduites pleines ne sont généralement pas adaptés, car ils nécessitent un remplissage complet du tuyau pendant la mesure.
La mesure de débit en canal ouvert constitue une solution pratique pour les eaux usées, les réseaux de drainage, les canaux d’irrigation, les rejets industriels et les conduites partiellement remplies. Au lieu de mesurer directement le débit dans une conduite fermée, le système mesure le niveau du liquide à un point défini, puis convertit ce niveau en débit selon la géométrie d’un déversoir ou d’un canal de mesure.
Chez Deep-Minds, les solutions de mesure en canal ouvert sont basées sur la technologie ultrasonique sans contact. Si vous comparez également des solutions de mesure de niveau, de débit en canal ouvert ou de débit en conduite pleine, vous pouvez consulter notre mesureur ultrasonore supérieur BBULM-T pour la mesure de niveau en environnement ouvert.
Comment fonctionne un débitmètre pour canal ouvert ?

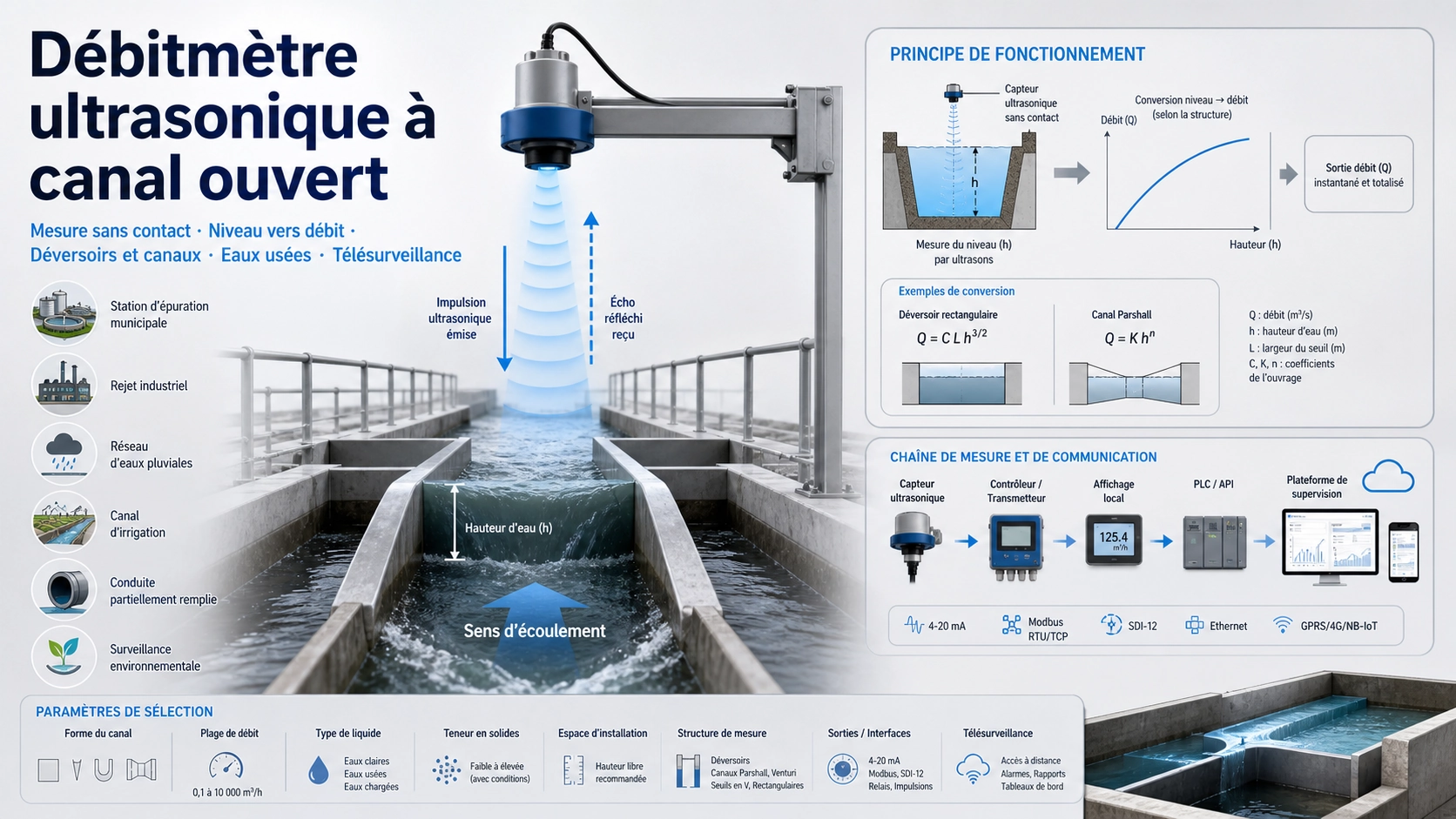

Le principe de fonctionnement repose sur la relation entre le niveau du liquide et le débit. Un déversoir ou un canal jaugeur est installé dans le canal afin de créer une condition hydraulique prévisible. Un capteur ultrasonique est ensuite monté au-dessus de la surface du liquide pour mesurer le niveau sans contact avec le fluide.
Le capteur émet des impulsions ultrasoniques vers la surface du liquide et reçoit l’écho réfléchi. En mesurant le temps de parcours de l’onde sonore, l’instrument calcule la distance entre le capteur et la surface du liquide. À partir de cette distance, le système détermine le niveau, également appelé hauteur de charge.
Le contrôleur applique ensuite l’équation de débit correspondant au déversoir ou au canal jaugeur sélectionné, puis convertit automatiquement le niveau mesuré en débit. Comme la mesure est sans contact, le système convient aux eaux chargées, aux liquides corrosifs, aux eaux usées et aux environnements où les capteurs immergés demanderaient davantage de maintenance.
Principaux composants du système
Un système typique de mesure de débit en canal ouvert comprend plusieurs éléments. Chaque composant influence le résultat final, c’est pourquoi la sélection doit tenir compte des conditions réelles du site.
- Capteur de niveau ultrasonique : mesure le niveau du liquide depuis le dessus du canal, sans contact avec le fluide.
- Contrôleur ou transmetteur : traite le signal de niveau et le convertit en débit.
- Déversoir ou canal jaugeur : crée la condition hydraulique nécessaire à la conversion niveau-débit.
- Interface de sortie : fournit un affichage local, une sortie analogique, une sortie impulsionnelle, une sortie relais ou une communication pour l’intégration système.
La précision globale ne dépend pas uniquement du capteur ultrasonique. Elle dépend aussi de l’installation, du dimensionnement correct du déversoir ou du canal jaugeur, de la stabilité de l’écoulement en amont et des conditions de construction du site.
Types courants de déversoirs et de canaux jaugeurs
Les structures hydrauliques doivent être choisies en fonction de l’application. Les déversoirs courants comprennent les déversoirs triangulaires, rectangulaires et trapézoïdaux. Les canaux jaugeurs courants comprennent les canaux Parshall, Palmer-Bowlus et Venturi.
Chaque structure possède sa propre équation de débit, ses exigences d’installation et sa plage d’utilisation. En général, les déversoirs sont souvent utilisés pour des eaux relativement propres et des débits plus faibles, tandis que les canaux jaugeurs sont souvent préférés pour les eaux usées ou les liquides contenant des matières en suspension, car ils sont moins susceptibles de se colmater.
Pour un projet réel, la structure hydraulique doit être sélectionnée selon la largeur du canal, la plage de débit attendue, l’état du liquide, l’espace disponible et les exigences de maintenance.
Où utilise-t-on les débitmètres pour canal ouvert ?
Les débitmètres pour canal ouvert sont largement utilisés dans le traitement de l’eau, la surveillance environnementale, l’irrigation, les infrastructures municipales et les rejets industriels.
- Stations d’épuration municipales
- Surveillance des effluents industriels
- Réseaux de drainage et eaux pluviales
- Canaux d’irrigation et gestion de l’eau agricole
- Conduites d’égout partiellement remplies
- Projets de surveillance environnementale
- Rejets d’usine et contrôle des eaux de process
Dans ces environnements, la mesure ultrasonique sans contact offre une solution fiable, avec peu de maintenance et une bonne stabilité à long terme.
Avantages de la mesure ultrasonique en canal ouvert
Par rapport aux instruments en contact direct avec le fluide, les débitmètres ultrasoniques pour canal ouvert offrent plusieurs avantages pratiques dans les conditions de terrain difficiles.
- La mesure sans contact réduit l’encrassement, la corrosion et l’usure mécanique.
- Le système convient aux eaux sales, aux eaux usées et aux liquides corrosifs.
- La maintenance est réduite, car le capteur n’est pas immergé dans le liquide.
- La mesure continue permet une conversion automatique du niveau en débit.
- Le système peut être utilisé avec différents types de déversoirs et de canaux jaugeurs.
- Il peut être intégré à des systèmes de télésurveillance, d’enregistrement de données et de contrôle.
Pour de nombreux utilisateurs, l’intérêt principal est d’obtenir des données de débit stables sans placer le capteur directement dans le liquide. Cela permet de réduire les interventions de maintenance dans les canaux d’eaux usées, les réseaux de drainage extérieurs et les sites de rejet industriel.
Comment choisir le bon débitmètre pour canal ouvert ?
Le choix d’un débitmètre pour canal ouvert ne se limite pas à la plage de mesure du capteur. Le système complet doit être compatible avec la structure hydraulique, les conditions du canal, la plage de débit et les besoins de sortie du projet.
| Facteur de sélection | Points à vérifier |
|---|---|
| Type de canal | Vérifier s’il s’agit d’un canal ouvert, d’une conduite partiellement remplie, d’un fossé de drainage ou d’un canal d’irrigation. |
| Plage de débit | Sélectionner le déversoir ou le canal jaugeur selon le débit minimal et maximal attendu. |
| État du liquide | Tenir compte des eaux usées, des matières en suspension, de la mousse, de la corrosion ou des turbulences de surface. |
| Espace d’installation | Vérifier la longueur droite disponible, la hauteur de montage du capteur et les conditions de construction du site. |
| Sorties nécessaires | Confirmer les besoins en affichage local, sortie 4–20 mA, sortie impulsionnelle, relais ou communication numérique. |
| Structure existante | Déterminer si un déversoir ou un canal jaugeur existant peut être utilisé, ou si une nouvelle structure doit être installée. |
Si votre application comprend également une mesure de niveau, vous pouvez comparer les solutions de débit en canal ouvert avec notre mesureur ultrasonore supérieur BBULM-T. Pour les conduites fermées entièrement remplies, d’autres solutions de mesure de débit ultrasonique peuvent être plus appropriées.
Conclusion
Un débitmètre pour canal ouvert est une solution efficace pour mesurer le débit dans les canaux ouverts, les réseaux de drainage, les canaux d’irrigation et les conduites partiellement remplies. En associant un capteur de niveau ultrasonique à un déversoir ou à un canal jaugeur correctement choisi, le système convertit le niveau en débit pour assurer une mesure continue.
Ce type de système est largement utilisé dans les eaux usées, le drainage, l’irrigation, la surveillance environnementale et les rejets industriels, notamment lorsque la mesure sans contact et la facilité de maintenance sont importantes. Pour obtenir des performances fiables à long terme, il est essentiel de choisir le bon capteur, la bonne structure hydraulique, la bonne position d’installation et la configuration de sortie adaptée.
Si vous évaluez un projet de mesure de débit en canal ouvert, vous pouvez nous contacter avec la taille du canal, la plage de débit, l’état du liquide et les contraintes d’installation. Notre équipe peut vous aider à analyser l’application et à recommander une solution adaptée.
