Die Inbetriebnahme beginnt am hydraulischen Bauwerk

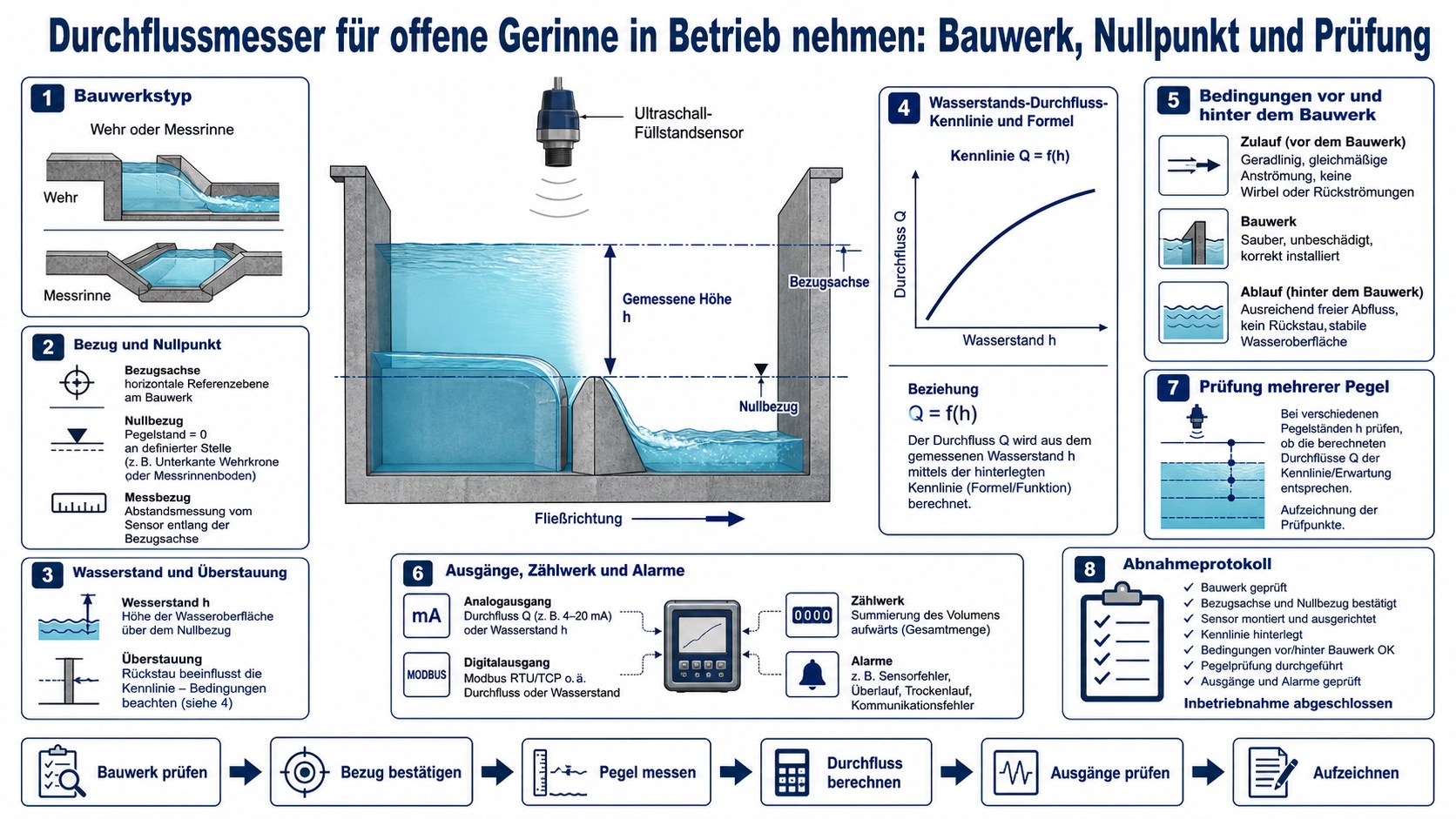

Ein Durchflussmesser für offene Gerinne misst den Durchfluss nicht unabhängig. Er erfasst den Wasserstand an einer definierten Stelle und rechnet ihn mit der Kennlinie eines Wehrs, Messgerinnes oder anderen Primärgeräts um. Eine richtige Ultraschallentfernung kann deshalb einen falschen Durchfluss liefern, wenn Bauart, Größe, Nullbezug, Messquerschnitt, Gleichung oder Einheit nicht stimmen.
Dieses Verfahren gilt nach Auswahl und Einbau des hydraulischen Bauwerks. Der Leitfaden zur Durchflussmessung in offenen Gerinnen erläutert das Prinzip und typische Wehre und Messgerinne. Bei der Inbetriebnahme sind die freigegebene Zeichnung, Tabelle oder Kennlinie der tatsächlich eingebauten Struktur anzuwenden.
1. Das Primärgerät eindeutig identifizieren und vermessen
„Parshall-Gerinne“, „Dreieckswehr“ oder „Rechteckwehr“ reicht als Bezeichnung nicht. Kritische Maße bestimmen die Abflussbeziehung; eine geänderte, verformte oder außerhalb der Toleranz gebaute Struktur folgt möglicherweise nicht der vorgesehenen Kalibrierung. Dokumentieren Sie Hersteller und Modell, sofern vorhanden, Halsbreite, Kerbenwinkel, Wehrlänge, Kanalmaße, Seriennummer, Werkstoff und Referenzzeichnung.
| Prüfpunkt | Zu bestätigen | Folge einer Abweichung |
|---|---|---|
| Typ und Größe | Übereinstimmung mit Zeichnung und Controllerprogramm | Falsche Wasserstand-Abfluss-Kennlinie |
| Kritische Maße | Hals, Wehrkante, Winkel, Breite, Höhe und Querschnitt | Systematischer Fehler über den Bereich |
| Anströmung | Ausrichtung, Drall, Geschwindigkeit, Wellen und Hindernisse | Nicht repräsentativer Oberwasserstand |
| Unterwasser | Rückstau, Überstauung, Schieber und Ablauf | Freiflussgleichung nicht mehr gültig |
| Zustand | Sediment, Schmutz, Korrosion, Leckage, Verformung und Nivellierung | Veränderte wirksame Geometrie |
Inspizieren Sie unter sicheren Bedingungen, entfernen Sie freigegebene Hindernisse an Hals oder Wehrkante und prüfen Sie Leckagen um die Struktur. Software korrigiert kein beschädigtes oder falsch ausgerichtetes Primärgerät.
2. Einen reproduzierbaren Nullbezug herstellen
Der Nullpunkt ist der hydraulische Bezug, von dem aus die Überfallhöhe bestimmt wird. Er ist nicht automatisch Kanalboden, Sensorplatte oder niedrigster beobachteter Wasserspiegel. Bei einem Wehr bezieht er sich üblicherweise auf die Wehrkante, bei einem Messgerinne auf den für den kalibrierten Querschnitt festgelegten Bezug.
- Bestimmen Sie den offiziellen Bezug oder die Wehrkante aus der freigegebenen Zeichnung.
- Messen Sie den vertikalen Abstand zwischen diesem Bezug und der akustischen Sensorfläche.
- Klären Sie, ob der Controller Leerdistanz, Offset, Maximalhöhe oder eine andere Größe erwartet.
- Prüfen Sie Vorzeichen und Einheit vor der Eingabe.
- Setzen Sie eine dauerhafte Höhenmarke oder ein Maß für den späteren Sensortausch.
Die Beziehung ist nichtlinear. Bei geringer Überfallhöhe können wenige Millimeter einen großen relativen Durchflussfehler verursachen. Ein unsicherer Bezug darf nicht mit einem beliebigen Korrekturfaktor verdeckt werden.
3. Messquerschnitt und Schallweg prüfen
Jede Struktur legt fest, wo der Oberwasserstand zu erfassen ist. Der Sensor muss eine repräsentative Oberfläche sehen, nicht eine lokale Welle aus Hals, Absturz, Zulaufstrahl oder Wandreflexion. Prüfen Sie Längsabstand zu Hals oder Wehr, seitliche Lage, Vertikalität, Blindzone, Schallkeule und Hindernisse.
- Nicht direkt über belüftetem, fallendem oder stark turbulentem Wasser montieren.
- Schallkeule von Wänden, Haltern, Kabeln, Kanten und Ablagerungen fernhalten.
- Dämpfung für normale Oberflächenwellen nutzen, nicht zum Verbergen hydraulischer Instabilität.
- Bei zeitweiligem Schaum oder Kondensat Rohdistanz, Echo und Qualität in beiden Zuständen vergleichen.
- Sicherstellen, dass der höchste Wasserstand außerhalb der Blindzone und der Boden im Messbereich liegt.
Wenn der Sensor noch auszuwählen oder zu überprüfen ist, nutzen Sie den Auswahlleitfaden für Ultraschall-Abstandssensoren und bestätigen Reichweite, Blindzone, Keule, Temperatur, Schutz und Ausgang.
4. Bauwerk, Gleichung und Einheiten konfigurieren
Wählen Sie das exakte integrierte Programm, sofern vorhanden. Prüfen Sie Einheiten vor der Eingabe von Halsbreite, Kerbenwinkel, Wehrlänge, Koeffizient, Exponent oder Tabelle. Dokumentieren Sie bei einer eigenen Gleichung Quelle, Ausgabe, Geometrie, gültigen Höhenbereich und Freiflussannahme. Übernehmen Sie keine Koeffizienten aus einer nur ähnlich benannten Struktur.
Legen Sie Einheiten für Wasserstand, Momentandurchfluss und Gesamtvolumen getrennt fest. Kontrollieren Sie Dezimalstelle und Skalierung an Anzeige, 4–20 mA, Impuls, Modbus und Fernplattform. Ein lokaler Wert in Litern pro Sekunde kann plausibel aussehen, obwohl der Empfänger Kubikmeter pro Stunde annimmt.
5. Freien oder überstauten Abfluss bestimmen
Viele Standardkennlinien setzen freien Abfluss voraus. Steigt das Unterwasser, kann die Struktur überstaut werden und eine andere Abflussbeziehung erhalten. Ein einzelner Oberwassersensor kann dies nicht immer korrigieren. Manche Anlagen benötigen einen zweiten Unterwasserstand mit bauwerkspezifischer Korrektur; andere müssen oberhalb der zugelassenen Grenze den Messwert für ungültig erklären.
Dokumentieren Sie bei der Inbetriebnahme den Unterwasserstand bei mehreren repräsentativen Durchflüssen und ermitteln Sie das Überstauungsmaß nach den Bauwerksunterlagen. Prüfen Sie Bypass, Schieberleckage, Rückstau und veränderte Anströmgeschwindigkeit. Verwenden Sie keine allgemeine Korrektur ohne bestätigten Geltungsbereich.
6. Erst Wasserstand, dann Durchfluss verifizieren
Vergleichen Sie die Gerätehöhe mit Pegellatte, Punktpegel, eingemessener Skala oder einer anderen geeigneten Referenz. Nutzen Sie denselben Bezug und warten Sie eine stabile Oberfläche ab. Prüfen Sie, soweit möglich, mehrere über den Nutzbereich verteilte Höhen.
| Beobachtung | Zu prüfender Bereich |
|---|---|
| Konstanter Höhenoffset | Nullbezug, Sensorfläche, Montagehöhe, Offset und Einheit |
| Fehler wächst mit dem Pegel | Spanne, Distanz-Höhen-Umrechnung, Geometrie oder ausgewählte Größe |
| Höhe richtig, Durchfluss falsch | Kennlinie, Koeffizient, Exponent, Einheit oder Überstauung |
| Lokaler Durchfluss richtig, SPS falsch | Analogskala, Impulswert, Register, Datentyp und Dezimalfaktor |
| Sprünge bei ruhiger Oberfläche | Falschechos, Hindernis, Kondensat, Kabel oder Filter |
Vergleichen Sie nach bestätigter Höhe den berechneten Durchfluss an zwei oder drei praktischen Punkten mit der offiziellen Tabelle oder Gleichung. Ein Einpunktabgleich kann nur diesen Punkt passend machen und die restliche Kurve falsch lassen.
7. Zählwerk, Ausgänge und Fernwerte prüfen
Testen Sie das Zählwerk unabhängig vom Momentanwert. Bestätigen Sie Einheit, Integration, Impulswert, Überlauf, Rücksetzschutz und Behandlung ungültiger oder negativer Werte. Vergleichen Sie bei annähernd stabilem Durchfluss den Volumenzuwachs mit Mittelwert und Laufzeit.
- 4–20 mA: Live-Zero, 20-mA-Wert, Einheit, Begrenzung und Fehlerzustand.
- Impuls: Volumen je Impuls, Breite, Polarität, Maximalfrequenz und gezählte Flanke.
- RS485/Modbus: Adresse, Baudrate, Parität, Register, Datentyp, Bytefolge, Vorzeichen und Skala.
- Telemetrie: Zeitstempel, Aktualisierung, Cache, Datenverlust und Gesamtwert.
- Relais: Schwelle, Hysterese, Verzögerung und Fehlerzustand ohne Änderung des hydraulischen Nullpunkts.
8. Abnahmeprotokoll erstellen
Das Protokoll sollte Standort, Kanal, Bauart, gemessene Maße, Bezugsskizze, Sensor und Seriennummer, Montagehöhe und Ausrichtung, Blindzone, Bereich, Quelle von Kennlinie oder Gleichung, Einheiten, Filter, Überstauungsprüfung, Höhen- und Durchflussvergleiche, Zählwerkstest, Ausgänge, Fotos, Abweichungen und Abnahmeentscheidung enthalten. Dieser Ausgangszustand hilft später bei Ablagerung, Drift, Sensorwechsel und Kanaländerung.
Das Water Measurement Manual des U.S. Bureau of Reclamation enthält technische Referenzen zu Wehren, Messgerinnen, Messquerschnitten und überstautem Abfluss. Maßgeblich bleiben Projektausgabe und örtliche Vorschriften.
Häufige Fragen
Kann ich nur einen Koeffizienten kalibrieren?
Nur wenn Bauwerk, Bezug, Gleichung und Verfahren bestätigt sind und die Projektvorschrift dies erlaubt. Ein Koeffizient darf keinen falschen Nullpunkt, eine falsche Größe, einen schlechten Messort oder Überstauung verdecken.
Warum ist der relative Fehler bei kleinem Durchfluss groß?
Eine kleine Höhenunsicherheit bildet einen großen Anteil einer niedrigen Überfallhöhe, und die Umrechnung ist nichtlinear. Bezug, Ablagerung, Oberflächenruhe und Auflösung werden besonders wichtig.
Berührt der Ultraschallsensor das Wasser?
Normalerweise nicht. Er misst berührungslos, dennoch sind Schallweg, Montage, Blindzone, Schaum, Kondensat und Turbulenz zu beherrschen.
Wie wird bei schwankendem Durchfluss abgenommen?
Verwenden Sie synchronisierte Vergleiche und Rohdaten mit einer für die Dynamik geeigneten Referenz. Zwei Anzeigen zu unterschiedlichen Zeiten visuell zu vergleichen reicht nicht.
Angaben für eine Inbetriebnahmeprüfung
Für eine Prüfung durch Deep Minds Ultrasonic senden Sie Bauart und Maße, Bezugsskizze, Sensorort und -modell, Höhen- und Durchflussbereich, Gleichung oder Tabelle, Unterwasserstände, Konfiguration, Diagnosen, Ausgänge, Fotos und Annahmekriterium.
