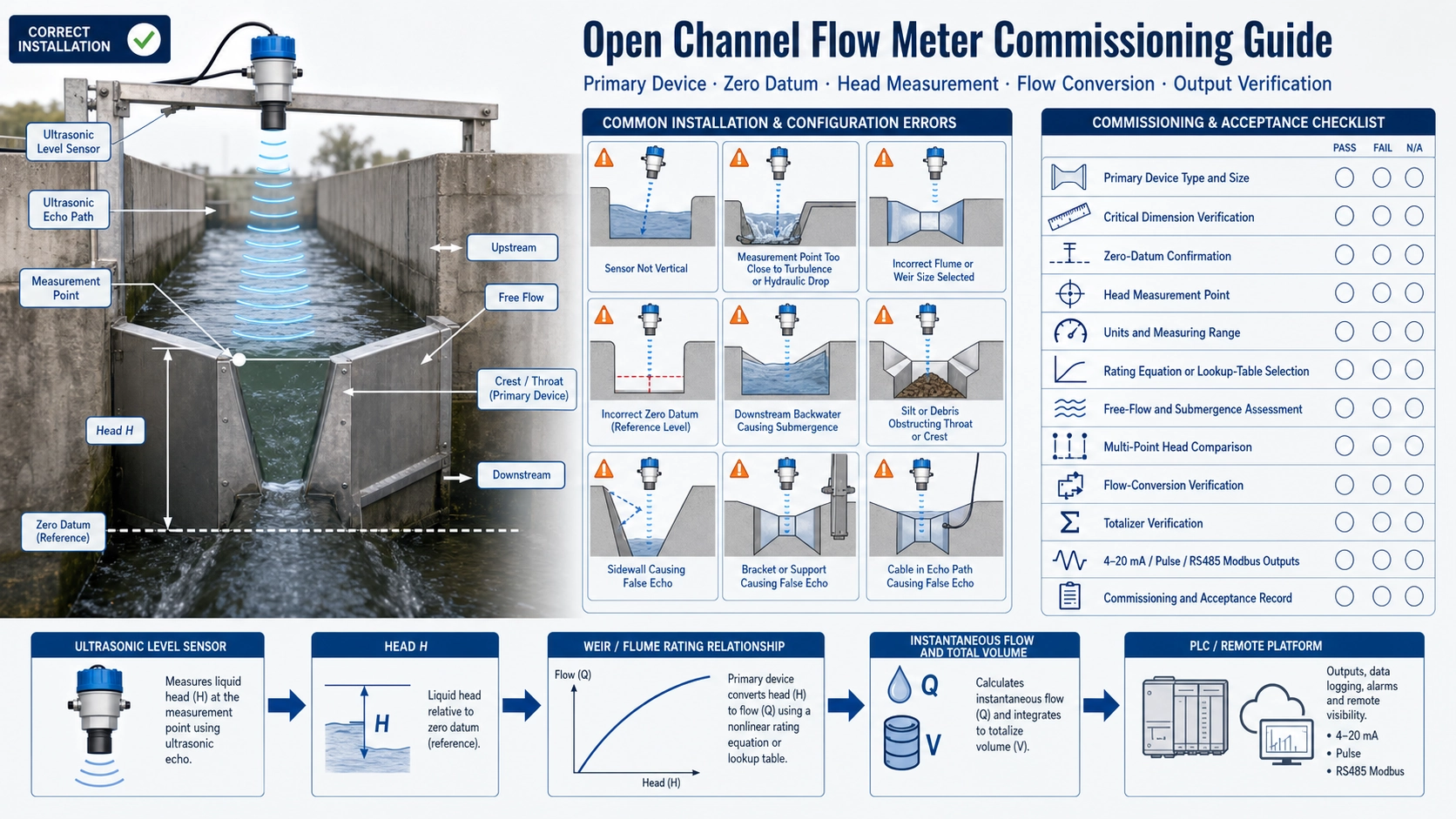

La mise en service commence par l’ouvrage hydraulique
Un débitmètre pour canal ouvert ne mesure pas le débit de manière autonome. Il mesure une hauteur d’eau à un emplacement défini, puis applique la loi d’un déversoir, d’un canal jaugeur ou d’un autre dispositif primaire. Une distance ultrasonique correcte peut donc conduire à un débit faux si le type d’ouvrage, sa dimension, le zéro, le point de mesure ou la formule sont incorrects.
Le présent guide traite de la mise en service après choix et installation de l’ouvrage. Pour le principe général et les principaux déversoirs et canaux jaugeurs, consultez notre guide des débitmètres pour canaux ouverts.
Contrôler le dispositif primaire avant le paramétrage
Identifier précisément l’ouvrage et ses dimensions critiques. La seule mention « canal Parshall », « déversoir triangulaire » ou « déversoir rectangulaire » ne suffit pas. Les canaux Parshall de différentes largeurs ne sont pas de simples agrandissements proportionnels et un ouvrage modifié ou déformé peut ne plus respecter sa relation d’origine. Relever fabricant, modèle, largeur de gorge ou géométrie de l’échancrure, dimensions du canal, numéro de série et plan de référence.
| Contrôle | Importance |
|---|---|
| Type et taille de l’ouvrage | Détermine la relation hauteur-débit |
| Dimensions critiques | Confirme la conformité à la table ou à l’équation |
| Approche amont | Rotation, dissymétrie et fluctuations modifient la hauteur |
| Condition aval | Le remous ou la submersion peut invalider la loi en écoulement libre |
| Dépôts et déformations | Ils modifient la géométrie hydraulique effective |
Inspecter l’ouvrage dans des conditions sûres, éliminer les débris, rechercher les fuites de contournement et contrôler niveau et alignement. Un défaut hydraulique ne se corrige pas par logiciel.
Établir la référence zéro
Le zéro est la référence hydraulique de la hauteur. Il ne correspond pas automatiquement au fond du canal, à la platine du capteur ou au niveau le plus bas observé. Pour un déversoir, il est généralement lié à la cote de crête ; pour un canal jaugeur, il est défini par la section de mesure étalonnée.
- Repérer le zéro officiel ou la cote de crête sur le plan.
- Mesurer la relation verticale avec la face de référence du capteur.
- Entrer distance à vide, zéro ou décalage selon la logique du contrôleur.
- Créer un repère permanent ou conserver un croquis coté pour un futur remplacement.
La relation hauteur-débit étant non linéaire, quelques millimètres d’erreur peuvent représenter un écart important à faible débit. Un coefficient arbitraire ne doit pas masquer un zéro incertain.
Confirmer le point de mesure de hauteur
Chaque ouvrage impose une position de mesure amont. Le capteur doit viser une surface représentative, non une vague locale produite par la gorge, une chute, un jet ou une réflexion de paroi. Contrôler distance longitudinale, position latérale, verticalité, zone morte et trajet acoustique.
- Éviter l’eau aérée, en chute ou fortement turbulente.
- Écarter le faisceau des parois, supports, câbles et bords.
- Utiliser l’amortissement pour les petites vagues normales, pas pour masquer une hydraulique instable.
- En présence de mousse intermittente, comparer distance brute et intensité d’écho dans les deux états.
Saisir les bons paramètres et les bonnes unités
Sélectionner le programme intégré correspondant exactement à l’ouvrage. Vérifier les unités avant de saisir largeur de gorge, angle, longueur de crête, exposant, coefficient ou table. Pour une équation personnalisée, documenter sa source, sa plage de hauteur et l’hypothèse d’écoulement libre.
Ne pas mélanger millimètres et mètres, litres par seconde et mètres cubes par heure, ni unité instantanée et unité du totalisateur. Contrôler affichage, 4–20 mA, impulsions, registres Modbus et supervision.
Vérifier écoulement libre et submersion
De nombreuses lois supposent un écoulement libre. Lorsque le niveau aval augmente, l’ouvrage peut être noyé et la relation hauteur-débit change. Un seul capteur amont ne suffit pas toujours. Certains systèmes exigent un second niveau aval et une correction spécifique ; d’autres doivent invalider la mesure au-delà d’un taux de submersion défini.
Relever le niveau aval à plusieurs débits représentatifs et rechercher contournements, fuites de vannes et remous amont.
Valider la hauteur avant le débit
Comparer la hauteur affichée à une règle limnimétrique, une pointe de mesure, une cote topographique ou une autre référence adaptée. Employer le même zéro et attendre une surface stable. Réaliser si possible plusieurs points.
| Résultat | Contrôle prioritaire |
|---|---|
| Décalage constant de hauteur | Référence du capteur, zéro, hauteur de pose, unités |
| Erreur croissante avec le niveau | Étendue, géométrie, taille d’ouvrage, conversion distance-niveau |
| Hauteur correcte mais débit faux | Équation, coefficient, exposant, unités, submersion |
| Débit local correct mais automate faux | Échelle 4–20 mA, poids d’impulsion, registre, facteur décimal |
Vérifier la conversion et le totalisateur
Une fois la hauteur validée, comparer le débit calculé à la table ou à l’équation officielle. Utiliser deux ou trois hauteurs sur la plage utile si possible. Une correction en un seul point peut laisser toute la courbe incorrecte.
Contrôler séparément unité du total, période d’intégration, volume par impulsion, débordement, protection de remise à zéro et traitement des états invalides. Sur un débit stable, vérifier que l’augmentation du total correspond au débit moyen pendant la durée du test.
Contrôler les sorties et les données distantes
- Pour 4–20 mA, confirmer les débits associés à 4 et 20 mA.
- Pour les impulsions, confirmer volume par impulsion, largeur, polarité et fréquence maximale.
- Pour Modbus, vérifier adresse, vitesse, parité, registre, unité, format et décimales.
- Pour la télémétrie, comparer horodatages et totaux afin de détecter cache ou retard.
- Tester les relais par seuils contrôlés sans modifier le zéro hydraulique.
Constituer le dossier de réception
Le dossier doit reprendre site, canal, type et taille d’ouvrage, dimensions mesurées, schéma du zéro, modèle et numéro du capteur, hauteur de montage, zone morte, plage de hauteur, source de la loi, unités, amortissement, vérification de submersion, comparaisons de niveau et de débit, essai du totalisateur, sorties, photos et conclusion. Cette base facilite le diagnostic des dépôts, dérives, remplacements et modifications futures.
Le Water Measurement Manual du Bureau of Reclamation fournit des références détaillées sur les déversoirs, canaux jaugeurs, emplacements de mesure et écoulements noyés. Les normes et règles locales du projet restent prioritaires.
FAQ
Peut-on étalonner en modifiant un seul coefficient ?
Seulement lorsque ouvrage, zéro, point de mesure et équation sont déjà confirmés et que la procédure du projet l’autorise. Le coefficient ne doit pas masquer une erreur de structure ou de submersion.
Pourquoi l’erreur relative augmente-t-elle à faible débit ?
À faible hauteur, une petite erreur de niveau représente une part importante du débit calculé. Zéro, dépôts, stabilité de surface et résolution deviennent donc critiques.
Le capteur ultrasonique doit-il toucher l’eau ?
Non. Il mesure normalement sans contact, mais distance, trajet acoustique, mousse, condensation et turbulence doivent être maîtrisés.
