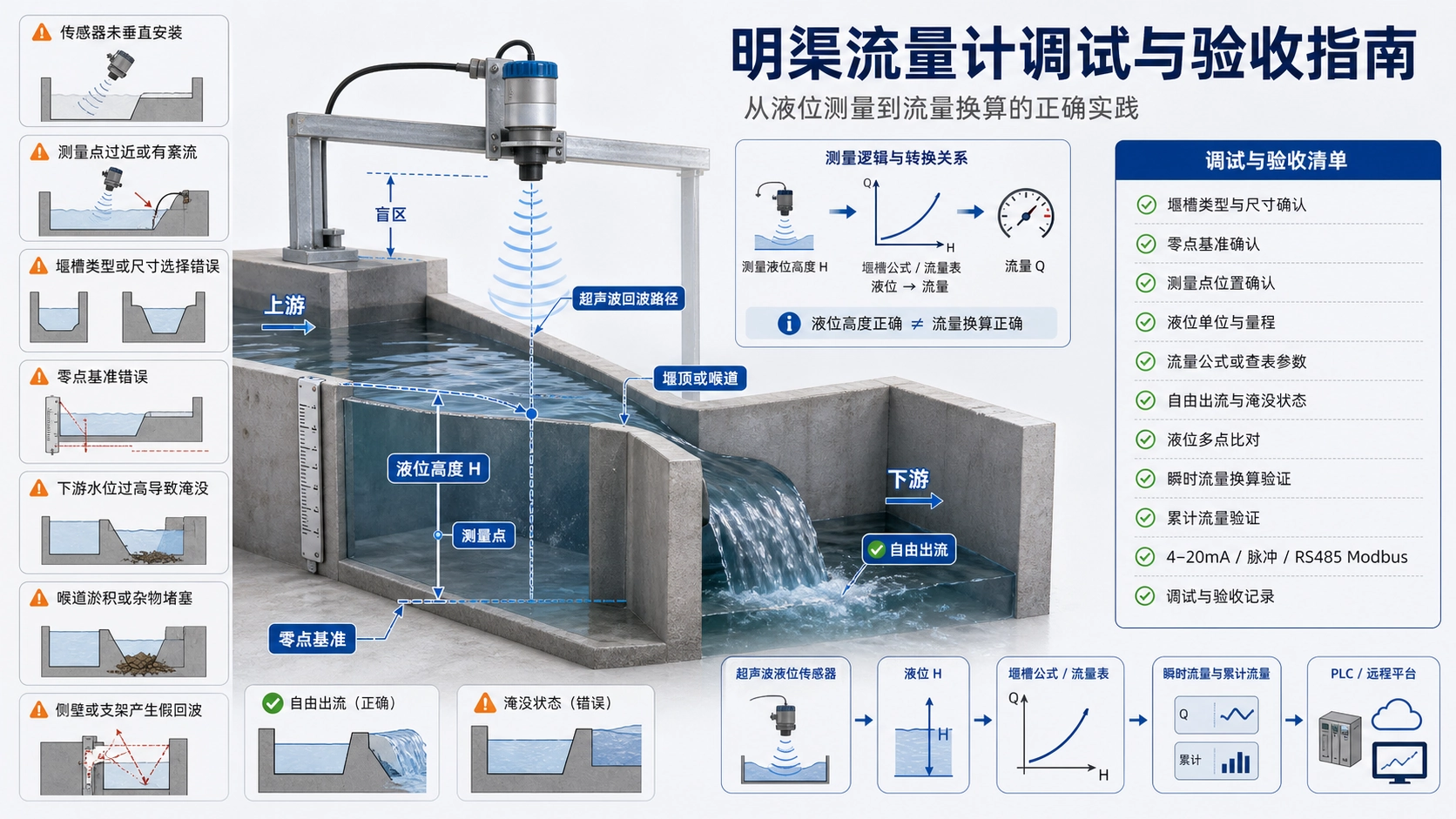

调试应从量水结构开始，而不是先进入控制器菜单
明渠流量计并不是独立直接测量流量。系统先在规定位置测量水头，再利用量水堰、量水槽或其他一次测量装置的水头—流量关系进行换算。因此，即使超声波距离值完全正确，只要槽型、尺寸、零点、测量位置或公式输入错误，最终流量仍会错误。
本文聚焦一次测量装置已经选定并安装后的现场调试。关于工作原理和常见堰槽类型，可先阅读我们的明渠流量计工作原理与应用指南。
配置仪表前先核实一次测量装置
必须确认结构的准确类型和关键尺寸。“巴歇尔槽”“三角堰”或“矩形堰”这些名称还不够。不同喉道宽度的巴歇尔槽并非简单按比例放大，改造过、磨损或变形的结构也可能不再符合原始标定关系。应记录制造商、型号、喉道宽度或堰口几何、渠道尺寸、序列号及参考图纸。
| 核对项目 | 影响 |
|---|---|
| 结构类型和尺寸 | 决定使用哪一套水头—流量关系 |
| 关键几何尺寸 | 确认现场结构与公式或查表数据一致 |
| 上游来流 | 旋流、偏流和快速波动会改变测得水头 |
| 下游状态 | 回水或淹没可能使自由流公式失效 |
| 沉积和损伤 | 淤泥、杂物、腐蚀或变形会改变有效几何 |
在确保安全的前提下检查槽体或堰体，清理喉道和堰口附近的杂物，检查是否存在旁路渗漏，并确认结构水平度和对中。水力结构本身错误时，软件无法补偿。
建立明确的零点基准
零点是水头测量的水力基准，并不当然等于渠道底、传感器安装板或调试时看到的最低水面。量水堰通常以堰顶标高为基准，量水槽则以其标定测量断面定义基准。
- 从图纸确认正式零点或堰顶基准。
- 测量该基准与超声波探头参考面之间的垂直关系。
- 按控制器逻辑输入空距、零点或偏移量。
- 设置永久测量标记或保留尺寸图，便于更换探头后恢复基准。
水头与流量通常是非线性关系，低水头时几毫米误差就可能形成较大的流量百分比误差。不要用任意流量修正系数掩盖不确定的零点。
确认正确的水头测量位置
每种量水结构都规定了上游水头的测量位置。探头应观察该位置具有代表性的水面，不能测到喉道、跌水、进水射流或侧壁反射形成的局部波动。需要核对与堰顶或喉道的纵向距离、横向位置、探头垂直度、盲区余量和声学路径。
- 避免直接测量曝气、跌落或剧烈湍动水面。
- 声束应避开侧壁、支架、电缆和槽体边缘。
- 阻尼可用于平滑正常水波，但不能用过大阻尼掩盖水力不稳定。
- 间歇泡沫场合应分别比较清洁水面和起泡时的原始距离及回波强度。
输入正确的堰槽参数和单位
仪表有内置堰槽程序时，应选择与现场完全一致的型号和尺寸。输入喉道宽度、堰口角度、堰宽、指数、系数或查表数据前先确认单位。如果使用自定义公式，应记录公式来源、适用水头范围以及是否仅适用于自由流。
不要混用毫米和米、升每秒和立方米每小时，也不要混淆瞬时流量单位与累计量单位。应逐项核对本地显示、4–20mA、脉冲输出、Modbus寄存器和远程平台的小数位与单位。
判断自由流和淹没状态
许多标准公式以自由流为前提。下游水位升高到一定程度后，量水结构会发生淹没，原有水头—流量关系随之改变。单个上游超声波探头不一定能够修正这种工况。有些系统需要增加下游液位测量并采用特定修正公式，另一些系统则应在超过规定淹没比后将数据标记为无效。
调试时应在有代表性的流量下记录下游水位，确认现场是否长期处于公式有效范围。同时检查槽体旁路、闸门渗漏以及上游壅水等问题。
先核对液位，再核对流量
使用水尺、点测针、测量尺或其他合适的独立方法核对仪表水头。所有测量必须使用同一基准，并在水面相对稳定后读取。条件允许时，应在多个水头点进行比较。
| 现象 | 优先检查 |
|---|---|
| 水头始终固定偏差 | 探头参考面、零点、安装高度和单位 |
| 误差随水位增大 | 量程、几何尺寸、结构型号和距离转液位逻辑 |
| 水头正确但流量错误 | 公式、系数、指数、单位和淹没状态 |
| 本地流量正确但PLC错误 | 4–20mA缩放、脉冲当量、寄存器和小数因子 |
核对流量换算和累计量
水头确认无误后，用现场结构对应的正式公式或查表数据比较控制器计算结果。条件允许时至少选择两到三个不同水头点。只在一个点调整流量系数，可能让该点吻合，却让整条流量曲线继续错误。
累计量需要单独验收。核对积分周期、累计单位、脉冲当量、溢出规则、清零权限以及无效流量是否计入。在相对稳定的流量下进行定时测试，确认累计量增量与平均瞬时流量基本一致。
核对输出和远程数据
- 4–20mA应确认4mA和20mA分别对应的流量。
- 脉冲输出应确认每脉冲体积、脉宽、极性和最高频率。
- RS485/Modbus应确认地址、波特率、校验、寄存器、单位、数据类型和小数缩放。
- 遥测平台需比较时间戳和累计量，排除缓存或延迟数据。
- 继电器报警应通过受控阈值测试，不应修改水力零点来触发报警。
形成完整调试与验收记录
建议记录现场名称、渠道、堰槽类型和尺寸、实测关键尺寸、零点示意图、传感器型号和序列号、安装高度、盲区、水头范围、公式或查表来源、单位、阻尼、淹没判断、液位比对、流量比对、累计量测试、输出设置、照片和最终结论。以后出现漂移、淤积、探头更换或渠道改造时，这份基线非常重要。
美国垦务局的Water Measurement Manual提供了量水堰、量水槽、测量位置和淹没流的详细工程资料。实际项目仍应以适用标准和当地法规为准。
常见问题
可以只改一个系数完成现场标定吗？
只有在结构、零点、测量位置和公式已经确认，且项目程序允许时才可以。系数不应掩盖错误槽型、错误零点或淹没工况。
为什么低流量时误差容易变大？
低水头下，微小液位误差可能对应较大的流量百分比误差，因此零点、沉积、水面稳定性和传感器分辨率更关键。
超声波探头需要接触水吗？
通常不需要，探头在水面上方非接触测量，但仍要控制安装距离、声学路径、泡沫、冷凝和水面湍动。
