Defina el evento antes de elegir sensibilidad

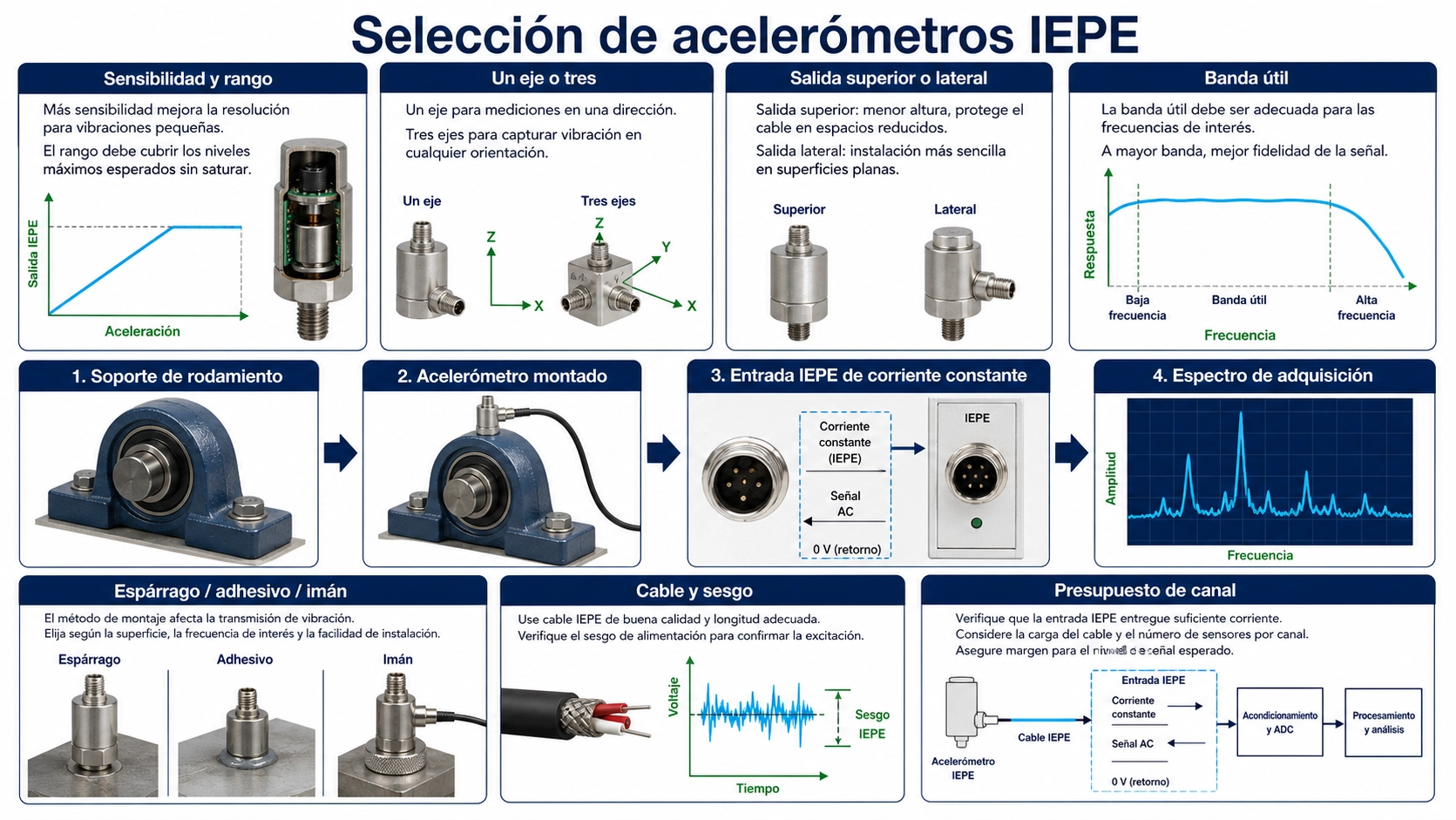

Un acelerómetro IEPE combina un elemento piezoeléctrico con electrónica integrada y suele funcionar con una entrada compatible de corriente constante. Mide vibración y choque dinámicos, pero no aceleración verdaderamente estática. La selección comienza por amplitud esperada, frecuencias útiles, direcciones, superficie, temperatura, cable y adquisición.
La sensibilidad es parte de un presupuesto. Una sensibilidad alta produce más señal para vibraciones débiles, pero normalmente deja menos margen para aceleraciones grandes. Una sensibilidad baja admite eventos fuertes y exige menor ruido en cable y adquisición. La combinación debe evitar saturación y mantener la señal débil por encima del ruido en la banda analizada.
Cadena IEPE completa
La entrada mecánica pasa por el montaje y la base al elemento. La electrónica convierte carga de alta impedancia en tensión de baja impedancia, transportada por los mismos dos hilos que la corriente. El canal elimina el sesgo continuo y digitaliza la parte dinámica.
No basta con el conector: confirme corriente, tensión de cumplimiento, sesgo, acoplamiento AC, capacitancia del cable, rango, muestreo, filtro antialias y tierra. Un sensor mecánicamente adecuado puede recortar por falta de margen eléctrico o parecer ruidoso si el rango de entrada es excesivo.
Sensibilidad, rango y ruido
Estime la aceleración pico creíble, incluidos transitorios. Multiplíquela por la sensibilidad y deje margen por tolerancia, factor de cresta y eventos inesperados. En el extremo bajo compare señal esperada y ruido total en la banda real.
El acelerómetro IEPE BBVM-AS100 de salida superior representa una configuración monoaxial industrial. Su idoneidad depende de sensibilidad, rango, frecuencia, montaje, ambiente y alimentación confirmados.
Un eje o tres
Un eje es eficiente cuando la dirección crítica es conocida, como el radial de un rodamiento. Reduce masa y canales. Un sensor triaxial captura tres direcciones en el mismo punto cuando la orientación es incierta o se estudian modos.
El acelerómetro IEPE triaxial BBVM-3XS1000 añade sincronización, orientación, separación de cables, sensibilidad transversal y masa a la lista. Tres ejes no corrigen un montaje suelto.
Salida superior o lateral
La salida superior funciona con espacio libre y cable soportado. La lateral cabe bajo protecciones y sigue la superficie. El acelerómetro IEPE BBVM-RS100 de salida lateral responde a ese límite.
Compruebe herramienta, radio de curvatura, alivio, aceite, partes móviles y fuerzas de mantenimiento. El cable no debe introducir ruido ni cargar una pieza ligera.
La frecuencia es propiedad del sistema
El límite inferior depende de la constante de descarga y el acondicionamiento. El superior depende de rigidez de montaje, resonancia, base, cable y tolerancia de amplitud. Un rango de catálogo amplio no equivale a una banda plana útil.
| Objetivo | Prioridad | Riesgo | Prueba |
|---|---|---|---|
| Condición de máquina | Montaje repetible | Comparar montajes distintos | Espectro base |
| Vibración débil | Sensibilidad y ruido | Ruido eléctrico | Piso instalado |
| Alta frecuencia | Rigidez y masa | Resonancia de montaje | Respuesta montada |
| Choque | Margen y muestreo | Recorte | Forma temporal |
El montaje domina la alta frecuencia
Un espárrago sobre superficie limpia suele ser más rígido. Adhesivo y adaptador añaden flexibilidad. Un imán facilita rutas, pero reduce la banda superior. Una punta manual solo sirve para comparaciones limitadas.
Documente superficie, par o adhesivo, adaptador, orientación y cable. La nota oficial de PCB sobre selección de acelerómetros por aplicación cubre vibración, choque, frecuencia y ambiente.
Aceleración, velocidad y temperatura
La aceleración y la velocidad destacan zonas distintas. La integración digital requiere banda controlada por el ruido de baja frecuencia. Un sensor de velocidad directo puede ser preferible.
Un sensor de vibración y temperatura reduce puntos, pero la temperatura no representa necesariamente el punto interno más caliente. Confirme ubicación, respuesta e interfaz.
Presupuesto y recepción
- Defina amplitud, cresta y banda por eje.
- Elija sensibilidad con margen y señal suficiente.
- Controle la masa añadida.
- Seleccione ejes y salida por geometría.
- Verifique corriente, sesgo, cable y entrada.
- Ajuste muestreo y filtro.
- Use un montaje documentado.
- Registre onda y espectro base.
Envíe máquina, fallos, banda, aceleración, ejes, superficie, espacio, temperatura, cable, conector, suministro IEPE, adquisición y cantidad por la página de contacto de Deep Minds Ultrasonic.
Preguntas frecuentes
¿Mayor sensibilidad siempre es mejor?
No. Ayuda a señales débiles, pero puede reducir margen.
¿IEPE mide inclinación estática?
No. Es un sensor dinámico acoplado en AC.
¿Cuándo usar tres ejes?
Cuando la dirección es incierta o se necesitan respuestas simultáneas.
¿Por qué cambia el espectro al remontar?
Rigidez, superficie, par, adaptador y cable cambian la respuesta.
