Descripción del producto

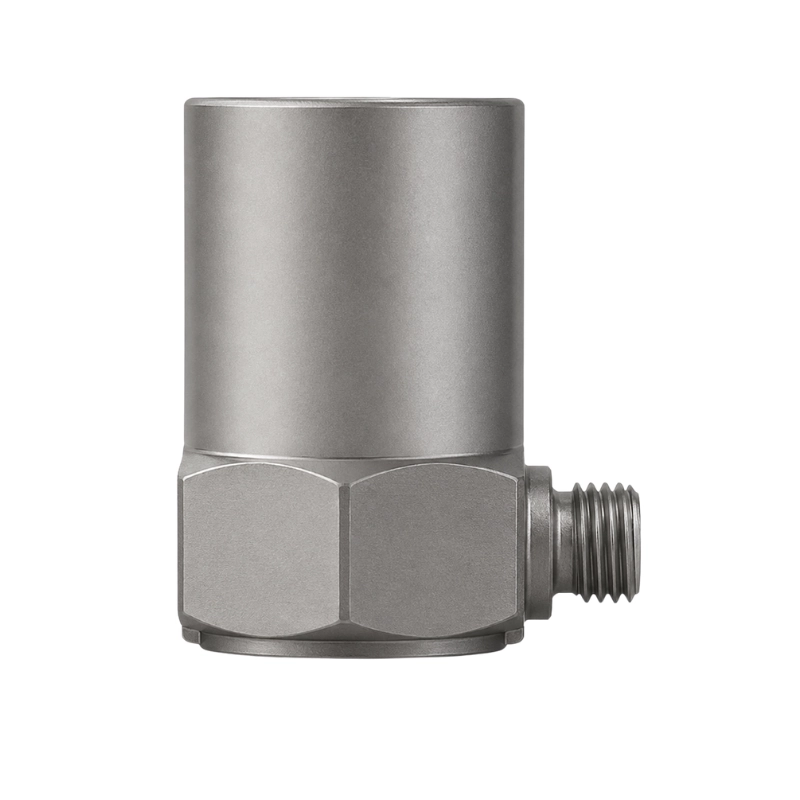

BBVM-RS100 es un acelerómetro piezoeléctrico IEPE de un solo eje con salida lateral, diseñado para mediciones de vibración cuando el espacio superior es limitado o cuando el cable debe discurrir paralelo a la superficie de montaje. Combina un elemento sensor de cerámica piezoeléctrica, un diseño de modo cizalla, una carcasa metálica sellada y acondicionamiento de señal integrado. El modelo estándar ofrece una sensibilidad de 100 mV/g y un rango de medición de ±50 g, con configuraciones adicionales de alto g, rango estándar y alta sensibilidad.
Características principales
- Salida lateral para instalaciones con poco espacio
- Acondicionamiento de señal IEPE integrado
- Sensibilidad estándar de 100 mV/g
- Rango de medición estándar de ±50 g
- Respuesta en frecuencia de hasta 12 kHz
- Conexión y montaje M5
- Apto para transmisión de señal a larga distancia
- Múltiples opciones de sensibilidad y rango
Sensibilidad y rango de medición disponibles
| Modelo disponible | Sensibilidad | Rango de medición | Respuesta en frecuencia |
|---|---|---|---|
| BBVM-RS10 | 10 mV/g | ±500 g | 1–10.000 Hz |
| BBVM-RS20 | 20 mV/g | ±250 g | 1–10.000 Hz |
| BBVM-RS25 | 25 mV/g | ±200 g | 1–10.000 Hz |
| BBVM-RS50 | 50 mV/g | ±100 g | 0,5–12.000 Hz |
| BBVM-RS100 | 100 mV/g | ±50 g | 0,3–12.000 Hz |
| BBVM-RS500 | 500 mV/g | ±10 g | 0,2–2.000 Hz |
| BBVM-RS1000 | 1.000 mV/g | ±5 g | 0,2–2.000 Hz |
Especificaciones de rendimiento del modelo estándar
| Parámetro | Valor |
|---|---|
| Medición | Aceleración de vibración |
| Sensibilidad | 100 mV/g |
| Rango de medición | ±50 g |
| Respuesta en frecuencia | 0,3–12.000 Hz |
| Sensibilidad transversal | ≤1 %; ≤0,3 % típica |
| Constante de tiempo de descarga | ≥0,2 s |
Especificaciones eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de sensor | IEPE |
| Tensión de alimentación | 18–30 VDC |
| Excitación de corriente constante | 2–10 mA |
| Condición típica de trabajo | 24 VDC, 4 mA |
| Tensión de polarización | 8–12 VDC |
| Impedancia de salida | <100 Ω |
| Distancia máxima de transmisión de señal | 300 m |
Especificaciones mecánicas y ambientales
| Parámetro | Valor |
|---|---|
| Diseño de detección | Modo cizalla |
| Dirección de salida | Salida lateral |
| Rosca de montaje estándar | M5 |
| Peso del modelo estándar | 32 g |
| Par de apriete recomendado | Aprox. 20 kgf·cm (aprox. 2,0 N·m) |
| Temperatura de trabajo | -40 a +120 °C |
| Construcción de la carcasa | Carcasa metálica totalmente cerrada |
Accesorios estándar
- Certificado del sensor con curva de respuesta en frecuencia
- Un cable de salida estándar de 1,5 m
- Un perno de conexión M5
- Caja de embalaje del producto
Accesorios opcionales de montaje
- Base de montaje magnética
- Base de montaje aislante
Aplicaciones típicas
- Monitorización de vibraciones en equipos con espacio superior limitado
- Monitorización del estado de motores, bombas, ventiladores y reductores
- Medición de vibraciones en carcasas de máquinas y componentes estructurales
- Pruebas de vibración de alto g y de vibración transitoria
- Medición de vibraciones de baja amplitud y alta sensibilidad
