Produktübersicht

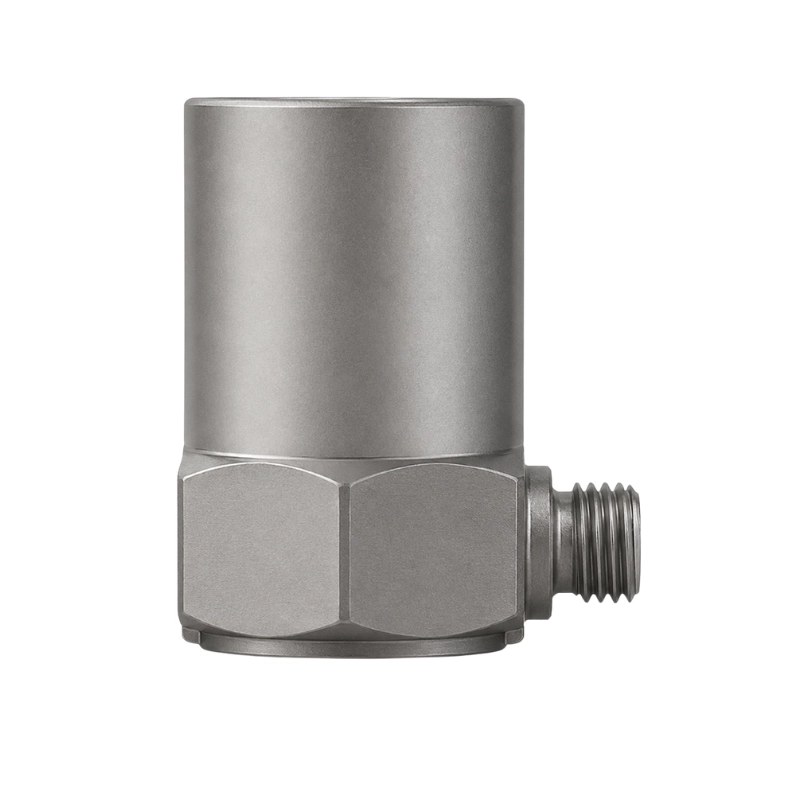

BBVM-RS100 ist ein einachsiger IEPE-Piezoelektrischer Beschleunigungssensor mit seitlichem Ausgang, der für Schwingungsmessungen entwickelt wurde, wenn der Freiraum oberhalb des Sensors begrenzt ist oder das Kabel parallel zur Montagefläche geführt werden muss. Er kombiniert ein piezoelektrisches Keramiksensorelement, eine Scherstruktur, ein abgedichtetes Metallgehäuse und integrierte Signalkonditionierung. Das Standardmodell bietet eine Empfindlichkeit von 100 mV/g und einen Messbereich von ±50 g; zusätzliche Ausführungen für hohe g-Werte, Standardbereiche und hohe Empfindlichkeit sind verfügbar.
Hauptmerkmale
- Seitlicher Ausgang für Einbausituationen mit wenig Platz
- Integrierte IEPE-Signalkonditionierung
- Standardempfindlichkeit von 100 mV/g
- Standardmessbereich von ±50 g
- Frequenzgang bis 12 kHz
- M5-Anschluss und -Montage
- Für Signalübertragungen über größere Entfernungen geeignet
- Mehrere Empfindlichkeits- und Bereichsoptionen
Verfügbare Empfindlichkeits- und Messbereichsoptionen
| Verfügbare Ausführung | Empfindlichkeit | Messbereich | Frequenzgang |
|---|---|---|---|
| BBVM-RS10 | 10 mV/g | ±500 g | 1–10.000 Hz |
| BBVM-RS20 | 20 mV/g | ±250 g | 1–10.000 Hz |
| BBVM-RS25 | 25 mV/g | ±200 g | 1–10.000 Hz |
| BBVM-RS50 | 50 mV/g | ±100 g | 0,5–12.000 Hz |
| BBVM-RS100 | 100 mV/g | ±50 g | 0,3–12.000 Hz |
| BBVM-RS500 | 500 mV/g | ±10 g | 0,2–2.000 Hz |
| BBVM-RS1000 | 1.000 mV/g | ±5 g | 0,2–2.000 Hz |
Leistungsspezifikationen des Standardmodells
| Parameter | Wert |
|---|---|
| Messgröße | Schwingungsbeschleunigung |
| Empfindlichkeit | 100 mV/g |
| Messbereich | ±50 g |
| Frequenzgang | 0,3–12.000 Hz |
| Querempfindlichkeit | ≤1 %; typisch ≤0,3 % |
| Entlade-Zeitkonstante | ≥0,2 s |
Elektrische Spezifikationen
| Parameter | Wert |
|---|---|
| Sensortyp | IEPE |
| Versorgungsspannung | 18–30 VDC |
| Konstantstromeinspeisung | 2–10 mA |
| Typischer Betriebszustand | 24 VDC, 4 mA |
| Bias-Spannung | 8–12 VDC |
| Ausgangsimpedanz | <100 Ω |
| Maximale Signalübertragungsdistanz | 300 m |
Mechanische und Umweltspezifikationen
| Parameter | Wert |
|---|---|
| Messprinzip | Scherstruktur |
| Ausgangsrichtung | Seitlicher Ausgang |
| Standard-Montagegewinde | M5 |
| Gewicht des Standardmodells | 32 g |
| Empfohlenes Anzugsdrehmoment | Ca. 20 kgf·cm (ca. 2,0 N·m) |
| Betriebstemperatur | -40 bis +120 °C |
| Gehäusekonstruktion | Vollständig geschlossenes Metallgehäuse |
Standardzubehör
- Sensorzertifikat mit Frequenzgangkurve
- Ein Standard-Ausgangskabel mit 1,5 m Länge
- Eine M5-Verbindungsschraube
- Produktverpackung
Optionales Montagezubehör
- Magnetische Montagebasis
- Isolierende Montagebasis
Typische Anwendungen
- Schwingungsüberwachung bei Geräten mit begrenztem oberem Freiraum
- Zustandsüberwachung von Motoren, Pumpen, Lüftern und Getrieben
- Schwingungsmessung an Maschinengehäusen und Strukturbauteilen
- Hoch-g-Stoß- und Transitionsschwingungsprüfungen
- Messung kleiner Schwingungsamplituden mit hoher Empfindlichkeit
