Présentation du produit

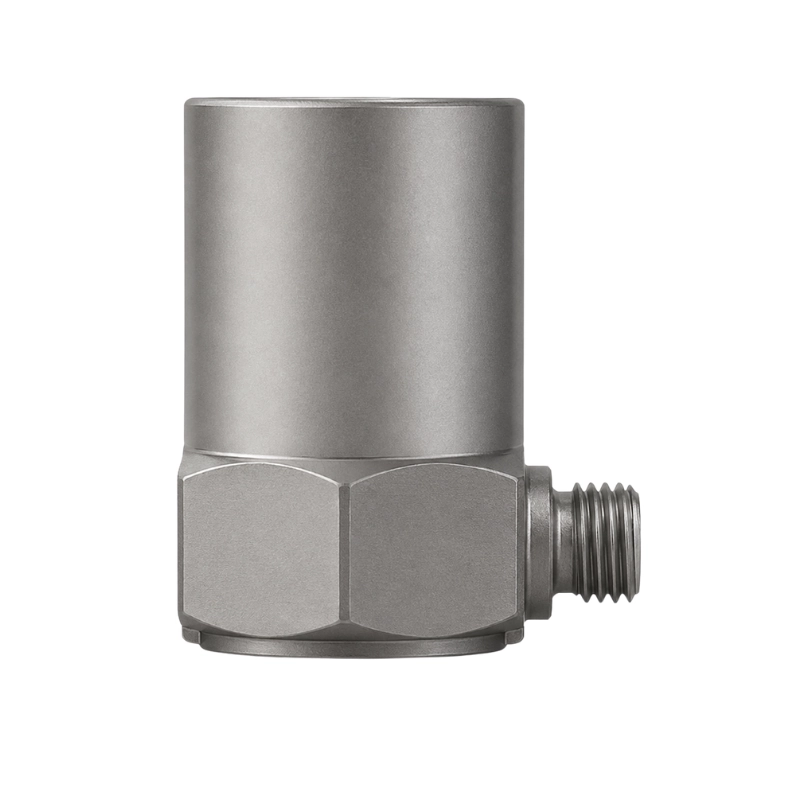

Le BBVM-RS100 est un accéléromètre piézoélectrique IEPE monoaxe à sortie radiale, conçu pour les mesures vibratoires lorsque le dégagement au-dessus du capteur est limité ou lorsque le câble doit cheminer parallèlement à la surface de montage. Il associe un élément sensible en céramique piézoélectrique, une conception en mode cisaillement, un boîtier métallique fermé et un conditionnement du signal intégré. Le modèle standard offre une sensibilité de 100 mV/g et une plage de mesure de ±50 g. Des configurations pour fortes accélérations, plages standard ou vibrations de faible amplitude sont également disponibles.
Points forts
- Sortie radiale adaptée aux installations à faible dégagement
- Conditionnement du signal IEPE intégré
- Sensibilité standard de 100 mV/g
- Plage de mesure standard de ±50 g
- Réponse en fréquence jusqu’à 12 kHz
- Raccordement de sortie et montage M5
- Adapté à la transmission du signal sur de longues distances
- Plusieurs sensibilités et plages de mesure disponibles
Sensibilités et plages de mesure disponibles
| Modèle disponible | Sensibilité | Plage de mesure | Réponse en fréquence |
|---|---|---|---|
| BBVM-RS10 | 10 mV/g | ±500 g | 1–10 000 Hz |
| BBVM-RS20 | 20 mV/g | ±250 g | 1–10 000 Hz |
| BBVM-RS25 | 25 mV/g | ±200 g | 1–10 000 Hz |
| BBVM-RS50 | 50 mV/g | ±100 g | 0,5–12 000 Hz |
| BBVM-RS100 | 100 mV/g | ±50 g | 0,3–12 000 Hz |
| BBVM-RS500 | 500 mV/g | ±10 g | 0,2–8 000 Hz |
| BBVM-RS1000 | 1 000 mV/g | ±5 g | 0,2–8 000 Hz |
Performances du modèle standard
| Paramètre | Valeur |
|---|---|
| Grandeur mesurée | Accélération vibratoire |
| Sensibilité | 100 mV/g |
| Plage de mesure | ±50 g |
| Réponse en fréquence | 0,3–12 000 Hz |
| Sensibilité transverse | ≤5 % ; valeur typique ≤3 % |
| Constante de temps de décharge | ≥0,2 s |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Type de capteur | IEPE |
| Tension d’alimentation | 18–30 V CC |
| Excitation à courant constant | 2–10 mA |
| Conditions nominales de fonctionnement | 24 V CC, 4 mA |
| Tension de polarisation | 8–12 V CC |
| Impédance de sortie | <100 Ω |
| Distance maximale de transmission du signal | 300 m |
Caractéristiques mécaniques et environnementales
| Paramètre | Valeur |
|---|---|
| Principe de détection | Mode cisaillement |
| Orientation de la sortie | Sortie radiale |
| Filetage de montage standard | M5 |
| Masse du modèle standard | 32 g |
| Couple de serrage recommandé | Environ 20 kgf·cm (environ 2,0 N·m) |
| Température de fonctionnement | −40 à +120 °C |
| Construction du boîtier | Boîtier métallique entièrement fermé |
Accessoires fournis
- Certificat du capteur avec courbe de réponse en fréquence
- Un câble de sortie standard de 1,5 m
- Un boulon de fixation M5
- Boîte d’emballage du produit
Accessoires de montage en option
- Embase de fixation magnétique
- Embase de fixation isolante
Applications typiques
- Surveillance vibratoire d’équipements lorsque le dégagement supérieur est limité
- Surveillance d’état des moteurs, pompes, ventilateurs et réducteurs
- Mesure des vibrations sur les carters de machines et les éléments de structure
- Essais de chocs à forte accélération et de vibrations transitoires
- Mesure de vibrations de faible amplitude avec une sensibilité élevée
