产品概述

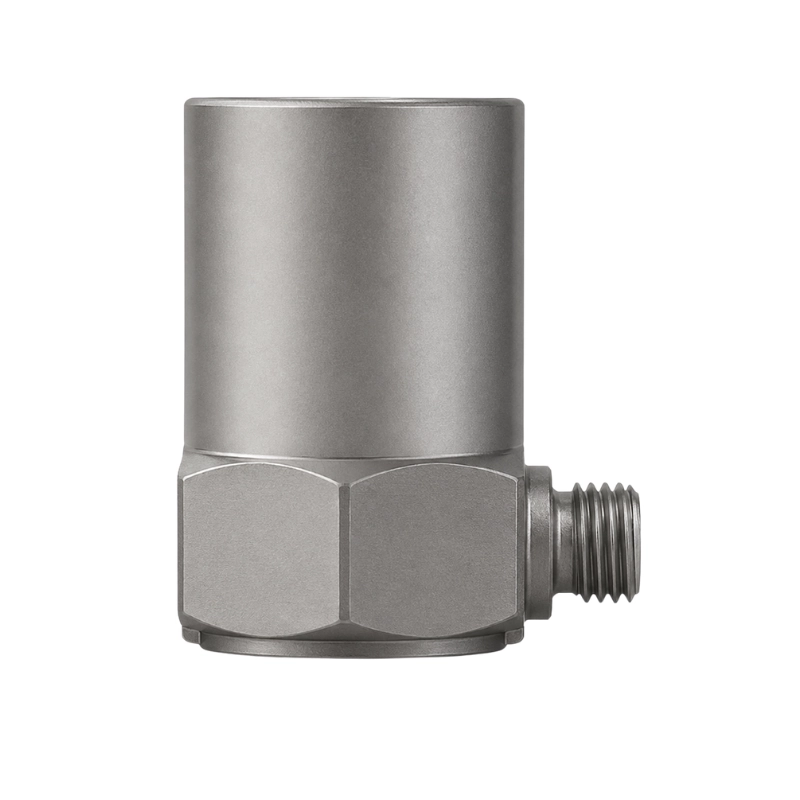

BBVM-RS100是一款采用侧端输出结构的单轴IEPE压电加速度传感器，适用于顶部空间有限或需要沿安装表面布置电缆的振动测量场合。传感器采用压电陶瓷敏感元件、剪切式结构和密封金属壳体，内置信号调理电路。标准型号具有100 mV/g灵敏度和±50 g测量范围，并提供高量程、标准量程和高灵敏度配置。
产品特点
- 侧端输出，便于低净空安装
- 内置IEPE信号调理电路
- 标准灵敏度100 mV/g
- 标准测量范围±50 g
- 最高12 kHz频率响应
- M5安装与输出接口
- 支持长距离信号传输
- 多种灵敏度和量程可选
可选灵敏度与量程
| 可选型号 |
灵敏度 |
测量范围 |
频率响应 |
| BBVM-RS10 |
10 mV/g |
±500 g |
1–10,000 Hz |
| BBVM-RS20 |
20 mV/g |
±250 g |
1–10,000 Hz |
| BBVM-RS25 |
25 mV/g |
±200 g |
1–10,000 Hz |
| BBVM-RS50 |
50 mV/g |
±100 g |
0.5–12,000 Hz |
| BBVM-RS100 |
100 mV/g |
±50 g |
0.3–12,000 Hz |
| BBVM-RS500 |
500 mV/g |
±10 g |
0.2–8,000 Hz |
| BBVM-RS1000 |
1,000 mV/g |
±5 g |
0.2–8,000 Hz |
标准型号性能参数
| 参数 |
数值 |
| 测量参数 |
振动加速度 |
| 灵敏度 |
100 mV/g |
| 测量范围 |
±50 g |
| 频率响应 |
0.3–12,000 Hz |
| 横向灵敏度 |
≤5%，典型值≤3% |
| 放电时间常数 |
≥0.2 s |
电气参数
| 参数 |
数值 |
| 传感器类型 |
IEPE |
| 供电电压 |
18–30 VDC |
| 恒流激励 |
2–10 mA |
| 典型工作条件 |
24 VDC、4 mA |
| 偏置电压 |
8–12 VDC |
| 输出阻抗 |
<100 Ω |
| 最大信号传输距离 |
300 m |
机械与环境参数
| 参数 |
数值 |
| 传感结构 |
剪切式 |
| 输出方向 |
侧端输出 |
| 标准安装螺纹 |
M5 |
| 标准型号重量 |
32 g |
| 建议安装力矩 |
约20 kgf·cm（约2.0 N·m） |
| 工作温度 |
−40～+120 °C |
| 壳体结构 |
全封闭金属壳体 |
标准附件
- 传感器合格证及频率响应曲线
- 1条1.5 m标准输出电缆
- 1个M5连接螺栓
- 产品包装盒
可选安装附件
典型应用
- 顶部安装空间有限的设备振动监测
- 电机、泵、风机和齿轮箱状态监测
- 机械壳体及结构件振动测量
- 高加速度冲击与瞬态振动测试
- 高灵敏度低幅振动测量
