Descripción del producto

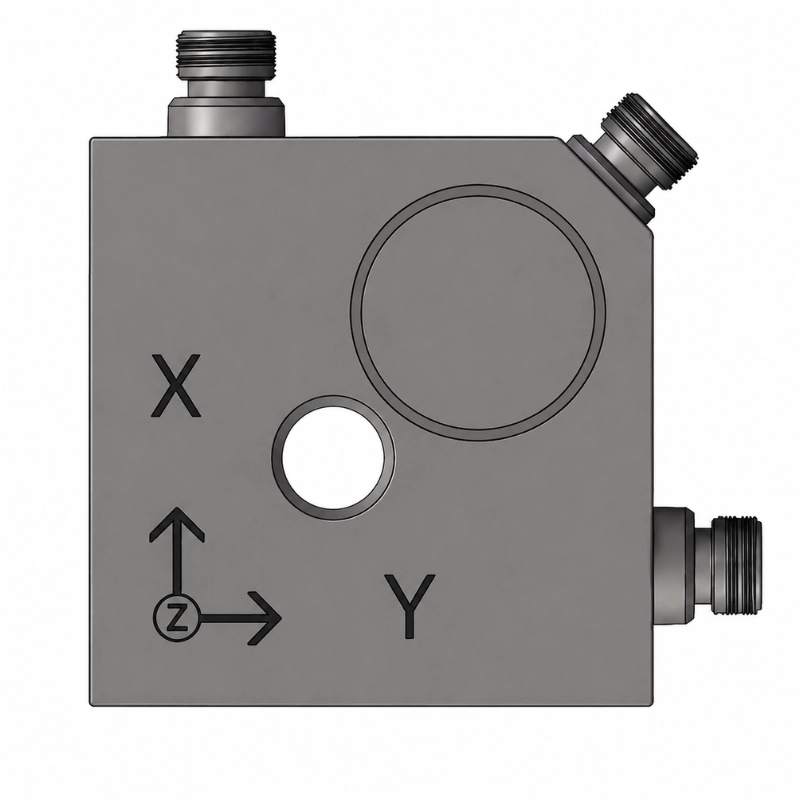

BBVM-3XS1000 es un acelerómetro piezoeléctrico IEPE triaxial para medir simultáneamente la aceleración de vibración en los ejes X, Y y Z. Sus elementos sensores de cerámica piezoeléctrica, su diseño de cizallamiento plano y su carcasa de acero inoxidable permiten la monitorización multidireccional de vibraciones en maquinaria industrial y componentes estructurales.
La configuración BBVM-3XS1000 ofrece una sensibilidad de 1.000 mV/g, un rango de medición de ±5 g y una respuesta en frecuencia de 0,5 a 5.000 Hz. El acondicionamiento de señal IEPE integrado, la baja salida de ruido y la transmisión de señal a distancias de hasta 300 m facilitan su integración en sistemas de monitorización de condición y pruebas de vibración.
Características principales
- Medición simultánea de la aceleración de vibración en tres ejes: X, Y y Z
- Acondicionamiento de señal IEPE integrado
- Sensibilidad de 1.000 mV/g y rango de ±5 g para el BBVM-3XS1000
- Respuesta en frecuencia de 0,5 a 5.000 Hz
- Ruido de salida ≤300 µV
- Transmisión de señal hasta 300 m
- Diseño piezoeléctrico de cizallamiento plano con carcasa de acero inoxidable
- Salida lateral independiente para cada eje
Sensibilidad y rango de medición disponibles
| Modelo | Sensibilidad | Rango de medición |
|---|---|---|
| BBVM-3XS10 | 10 mV/g | ±500 g |
| BBVM-3XS50 | 50 mV/g | ±100 g |
| BBVM-3XS100 | 100 mV/g | ±50 g |
| BBVM-3XS500 | 500 mV/g | ±10 g |
| BBVM-3XS1000 | 1.000 mV/g | ±5 g |
Especificaciones de rendimiento
| Parámetro | Valor |
|---|---|
| Medición | Aceleración de vibración |
| Número de ejes | Tres (X, Y y Z) |
| Respuesta en frecuencia | 0,5 a 5.000 Hz |
| Frecuencia de resonancia montada | 20 kHz |
| Sensibilidad transversal | ≤5% |
| Golpe máximo | 1.000 g |
| Ruido de salida | ≤300 µV |
Especificaciones eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de sensor | IEPE |
| Tensión de alimentación | 18 a 30 VDC |
| Condición típica de trabajo | 24 VDC, 4 mA |
| Tensión de polarización | 8 a 12 V |
| Impedancia de salida | ≤100 Ω |
| Distancia máxima de transmisión de señal | 300 m |
| Configuración de salida | Salida lateral independiente para cada eje |
| Conexiones de salida | 3 × M5 |
Especificaciones mecánicas y ambientales
| Parámetro | Valor |
|---|---|
| Material sensible | Cerámica piezoeléctrica |
| Diseño interno | Cizallamiento plano |
| Material de la carcasa | Acero inoxidable |
| Dimensiones | 29 × 29 × 17 mm |
| Peso | 96 g |
| Orificio central de montaje | Orificio pasante de Ø5,2 mm |
| Orificios roscados de los ejes X/Y | 2 × M5 |
| Par de apriete M5 | 20 a 30 kgf·cm (aprox. 2,0 a 2,9 N·m) |
| Temperatura de trabajo | -40 a +120 °C |
Accesorios estándar
- Certificado del sensor con curva de respuesta en frecuencia
- Tres cables de salida estándar de 1,5 m
- Un perno de conexión M5
- Caja de embalaje del producto
Accesorios opcionales de montaje
- Base de montaje magnética
- Base de montaje aislante
Aplicaciones típicas
- Monitorización triaxial de vibraciones en maquinaria industrial
- Medición de vibraciones en carcasas de máquinas y componentes estructurales
- Monitorización del estado de equipos y diagnóstico de fallos
- Pruebas de vibración multidireccionales en laboratorio y en campo
