Produktübersicht

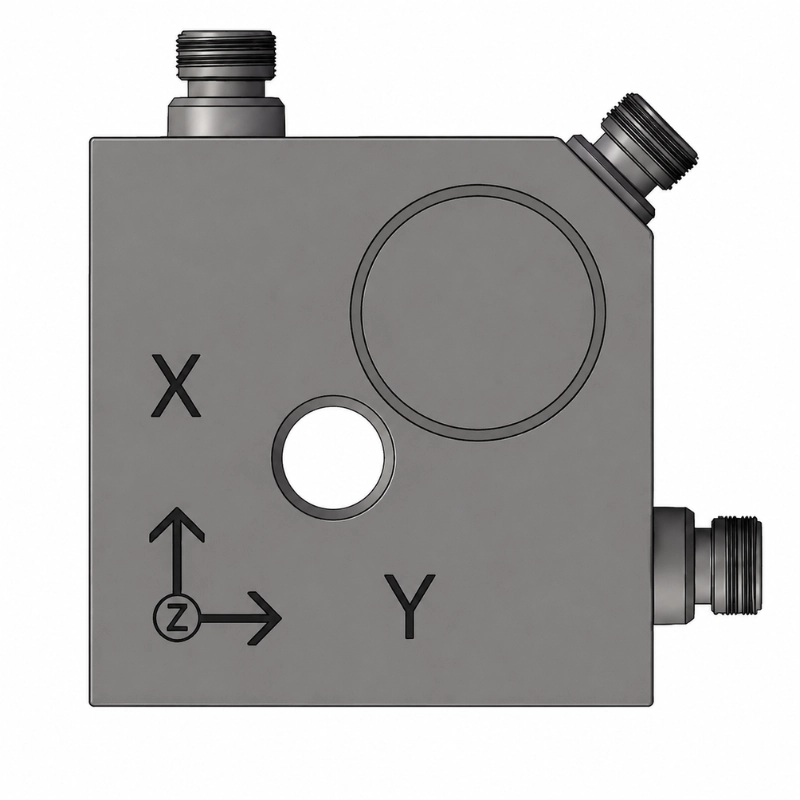

BBVM-3XS1000 ist ein dreiachsiger IEPE-Piezoelektrischer Beschleunigungssensor zur gleichzeitigen Messung der Schwingungsbeschleunigung in den Achsen X, Y und Z. Piezoelektrische Keramikelemente, eine planare Scherstruktur und ein Edelstahlgehäuse unterstützen die multidirektionale Schwingungsüberwachung an Industriemaschinen und Strukturbauteilen.
Die Ausführung BBVM-3XS1000 bietet eine Empfindlichkeit von 1.000 mV/g, einen Messbereich von ±5 g und einen Frequenzgang von 0,5 bis 5.000 Hz. Die integrierte IEPE-Signalkonditionierung, das rauscharme Ausgangssignal und die Signalübertragung über Entfernungen von bis zu 300 m erleichtern die Einbindung in Zustandsüberwachungs- und Schwingungsprüfsysteme.
Hauptmerkmale
- Gleichzeitige Messung der Schwingungsbeschleunigung auf drei Achsen: X, Y und Z
- Integrierte IEPE-Signalkonditionierung
- Empfindlichkeit von 1.000 mV/g und Messbereich von ±5 g für BBVM-3XS1000
- Frequenzgang von 0,5 bis 5.000 Hz
- Ausgangsrauschen ≤300 µV
- Signalübertragung bis zu 300 m
- Planare piezoelektrische Scherstruktur in Edelstahlgehäuse
- Unabhängiger Seitenausgang für jede Achse
Verfügbare Empfindlichkeits- und Messbereichsoptionen
| Modell | Empfindlichkeit | Messbereich |
|---|---|---|
| BBVM-3XS10 | 10 mV/g | ±500 g |
| BBVM-3XS50 | 50 mV/g | ±100 g |
| BBVM-3XS100 | 100 mV/g | ±50 g |
| BBVM-3XS500 | 500 mV/g | ±10 g |
| BBVM-3XS1000 | 1.000 mV/g | ±5 g |
Leistungsspezifikationen
| Parameter | Wert |
|---|---|
| Messgröße | Schwingungsbeschleunigung |
| Anzahl der Achsen | Drei (X, Y und Z) |
| Frequenzgang | 0,5 bis 5.000 Hz |
| Resonanzfrequenz montiert | 20 kHz |
| Querempfindlichkeit | ≤5% |
| Maximale Stoßbelastung | 1.000 g |
| Ausgangsrauschen | ≤300 µV |
Elektrische Spezifikationen
| Parameter | Wert |
|---|---|
| Sensortyp | IEPE |
| Versorgungsspannung | 18 bis 30 VDC |
| Typischer Betriebszustand | 24 VDC, 4 mA |
| Bias-Spannung | 8 bis 12 V |
| Ausgangsimpedanz | ≤100 Ω |
| Maximale Signalübertragungsdistanz | 300 m |
| Ausgangskonfiguration | Unabhängiger Seitenausgang für jede Achse |
| Ausgangsanschlüsse | 3 × M5 |
Mechanische und Umweltspezifikationen
| Parameter | Wert |
|---|---|
| Messmaterial | Piezoelektrische Keramik |
| Interne Konstruktion | Planarer Scheraufbau |
| Gehäusematerial | Edelstahl |
| Abmessungen | 29 × 29 × 17 mm |
| Gewicht | 96 g |
| Zentrale Montagebohrung | Ø5,2-mm-Durchgangsbohrung |
| Gewindebohrungen der X/Y-Achsen | 2 × M5 |
| M5-Anzugsdrehmoment | 20 bis 30 kgf·cm (ca. 2,0 bis 2,9 N·m) |
| Betriebstemperatur | -40 bis +120 °C |
Standardzubehör
- Sensorzertifikat mit Frequenzgangkurve
- Drei Standard-Ausgangskabel mit 1,5 m Länge
- Eine M5-Verbindungsschraube
- Produktverpackung
Optionales Montagezubehör
- Magnetische Montagebasis
- Isolierende Montagebasis
Typische Anwendungen
- Dreiachsige Schwingungsüberwachung an Industriemaschinen
- Schwingungsmessung an Maschinengehäusen und Strukturbauteilen
- Zustandsüberwachung von Anlagen und Fehlerdiagnose
- Multidirektionale Schwingungsprüfungen im Labor und vor Ort
