Présentation du produit

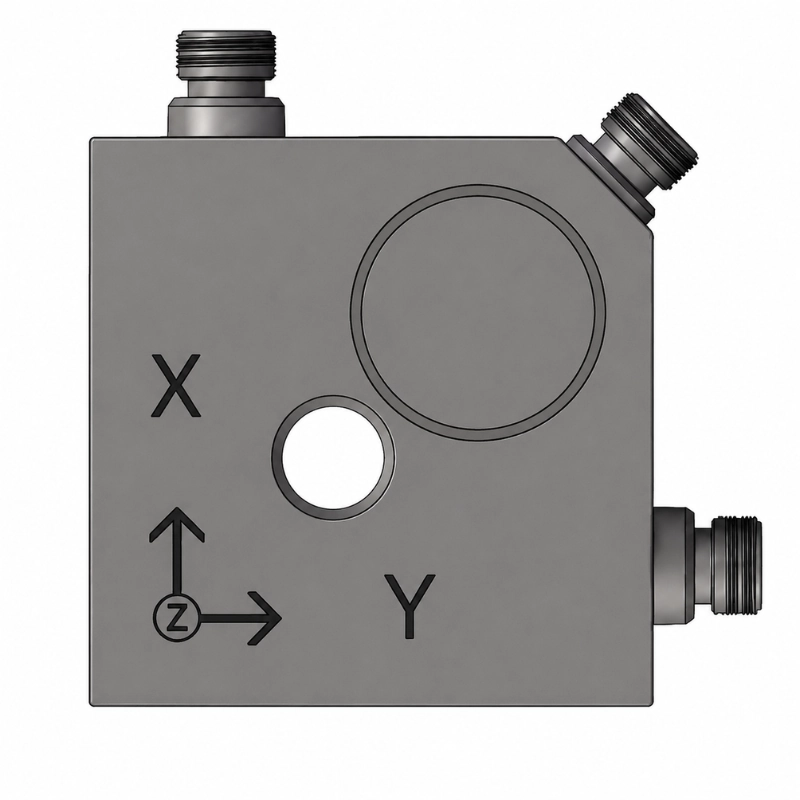

Le BBVM-3XS1000 est un accéléromètre piézoélectrique IEPE triaxial conçu pour mesurer simultanément l’accélération vibratoire selon les axes X, Y et Z. Ses éléments sensibles en céramique piézoélectrique, sa conception à cisaillement plan et son boîtier en acier inoxydable répondent aux besoins de surveillance multidirectionnelle des machines industrielles et des structures.
Dans sa configuration BBVM-3XS1000, le capteur offre une sensibilité de 1 000 mV/g, une plage de mesure de ±5 g et une réponse en fréquence de 0,5 à 5 000 Hz. Le conditionnement IEPE intégré, le faible bruit de sortie et la transmission du signal sur une distance pouvant atteindre 300 m facilitent son intégration aux systèmes de surveillance d’état et d’essais vibratoires.
Points forts
- Mesure simultanée de l’accélération vibratoire selon les trois axes X, Y et Z
- Conditionnement du signal IEPE intégré
- Sensibilité de 1 000 mV/g et plage de ±5 g pour le BBVM-3XS1000
- Réponse en fréquence de 0,5 à 5 000 Hz
- Bruit de sortie ≤100 μV
- Transmission du signal sur une distance maximale de 300 m
- Conception piézoélectrique à cisaillement plan et boîtier en acier inoxydable
- Sortie latérale indépendante pour chaque axe
Sensibilités et plages de mesure disponibles
| Modèle | Sensibilité | Plage de mesure |
|---|---|---|
| BBVM-3XS10 | 10 mV/g | ±500 g |
| BBVM-3XS50 | 50 mV/g | ±100 g |
| BBVM-3XS100 | 100 mV/g | ±50 g |
| BBVM-3XS500 | 500 mV/g | ±10 g |
| BBVM-3XS1000 | 1 000 mV/g | ±5 g |
Caractéristiques de performance
| Paramètre | Valeur |
|---|---|
| Grandeur mesurée | Accélération vibratoire |
| Nombre d’axes | Trois (X, Y et Z) |
| Réponse en fréquence | 0,5–5 000 Hz |
| Fréquence de résonance après montage | 20 kHz |
| Sensibilité transverse | ≤5 % |
| Résistance maximale aux chocs | 1 000 g |
| Bruit de sortie | ≤100 μV |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Type de capteur | IEPE |
| Tension d’alimentation | 18–30 V CC |
| Conditions nominales de fonctionnement | 24 V CC, 4 mA |
| Tension de polarisation | 8–12 V |
| Impédance de sortie | ≤100 Ω |
| Distance maximale de transmission du signal | 300 m |
| Configuration des sorties | Sortie latérale indépendante pour chaque axe |
| Connectique de sortie | 3 × M5 |
Caractéristiques mécaniques et environnementales
| Paramètre | Valeur |
|---|---|
| Matériau sensible | Céramique piézoélectrique |
| Conception interne | Cisaillement plan |
| Matériau du boîtier | Acier inoxydable |
| Dimensions | 29 × 29 × 17 mm |
| Masse | 96 g |
| Trou de fixation central | Trou traversant Φ5,2 mm |
| Trous taraudés des axes X/Y | 2 × M5 |
| Couple de serrage M5 | 20–30 kgf·cm (environ 2,0–2,9 N·m) |
| Température de fonctionnement | −40 à +120 °C |
Accessoires fournis
- Certificat du capteur avec courbe de réponse en fréquence
- Trois câbles de sortie standard de 1,5 m
- Un boulon de fixation M5
- Boîte d’emballage du produit
Accessoires de montage en option
- Embase de fixation magnétique
- Embase de fixation isolante
Applications typiques
- Surveillance vibratoire triaxiale des machines industrielles
- Mesure des vibrations sur les carters de machines et les éléments de structure
- Surveillance de l’état des équipements et diagnostic des défauts
- Essais vibratoires multidirectionnels en laboratoire et sur site
