产品概述

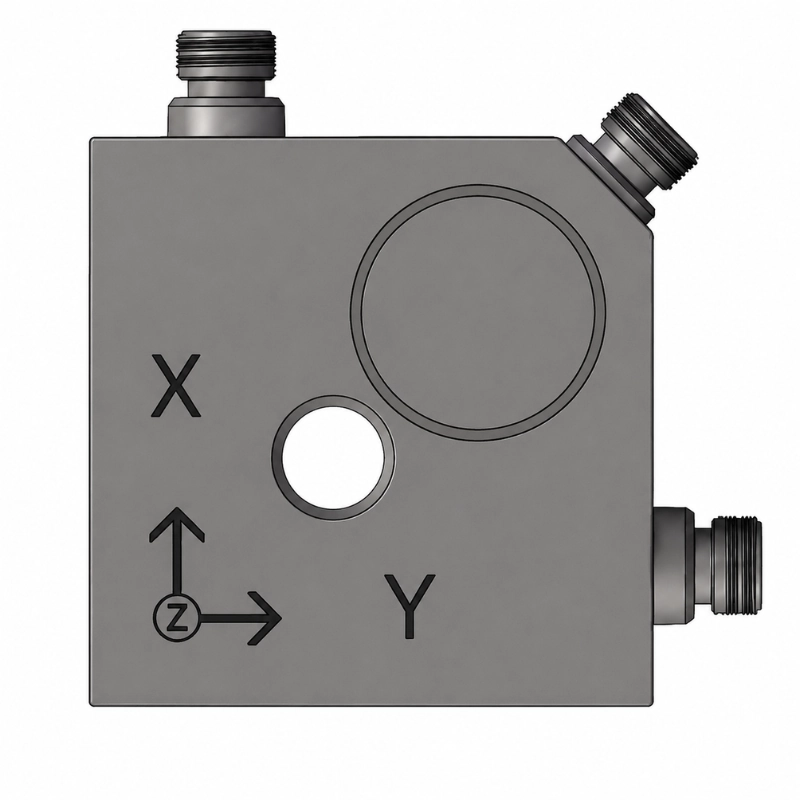

BBVM-3XS1000 是一款三轴 IEPE 压电加速度传感器，可同时测量 X、Y、Z 三个方向的振动加速度。传感器采用压电陶瓷敏感元件、平面剪切结构和不锈钢壳体，适用于工业设备与结构件的多方向振动监测。
BBVM-3XS1000 配置的灵敏度为 1,000 mV/g，测量范围为 ±5 g，频率响应为 0.5–5,000 Hz。内置 IEPE 信号调理电路、低噪声输出和最长 300 m 的信号传输能力，便于集成到设备状态监测和振动测试系统中。
产品特点
- 同时测量 X、Y、Z 三个方向的振动加速度
- 内置 IEPE 信号调理电路
- BBVM-3XS1000 灵敏度为 1,000 mV/g，量程为 ±5 g
- 频率响应范围为 0.5–5,000 Hz
- 输出噪声 ≤100 μV
- 最大信号传输距离 300 m
- 不锈钢壳体与平面剪切式压电结构
- 三轴侧向独立输出
可选灵敏度与量程
| 产品型号 |
灵敏度 |
测量范围 |
| BBVM-3XS10 |
10 mV/g |
±500 g |
| BBVM-3XS50 |
50 mV/g |
±100 g |
| BBVM-3XS100 |
100 mV/g |
±50 g |
| BBVM-3XS500 |
500 mV/g |
±10 g |
| BBVM-3XS1000 |
1,000 mV/g |
±5 g |
性能参数
| 参数 |
数值 |
| 测量参数 |
振动加速度 |
| 测量轴数 |
三轴（X、Y、Z） |
| 频率响应 |
0.5–5,000 Hz |
| 安装谐振频率 |
20 kHz |
| 横向灵敏度 |
≤5% |
| 最大抗冲击 |
1,000 g |
| 输出噪声 |
≤100 μV |
电气参数
| 参数 |
数值 |
| 传感器类型 |
IEPE |
| 供电电压 |
18–30 VDC |
| 典型工作条件 |
24 VDC、4 mA |
| 偏置电压 |
8–12 V |
| 输出阻抗 |
≤100 Ω |
| 最大信号传输距离 |
300 m |
| 输出方式 |
三轴侧向独立输出 |
| 输出接口 |
3 × M5 |
机械与环境参数
| 参数 |
数值 |
| 敏感材料 |
压电陶瓷 |
| 内部结构 |
平面剪切式 |
| 壳体材料 |
不锈钢 |
| 外形尺寸 |
29 × 29 × 17 mm |
| 重量 |
96 g |
| 中心安装孔 |
Φ5.2 mm 通孔 |
| X/Y 轴螺纹孔 |
2 × M5 |
| M5 安装力矩 |
20–30 kgf·cm（约 2.0–2.9 N·m） |
| 工作温度 |
−40～+120 °C |
标准附件
- 传感器合格证及频率响应曲线
- 3 条 1.5 m 标准输出电缆
- 1 个 M5 连接螺栓
- 产品包装盒
可选安装附件
典型应用
- 工业设备三轴振动监测
- 机械壳体及结构件振动测量
- 设备状态监测与故障诊断
- 实验室及现场多方向振动测试
