حدد حدث الاهتزاز قبل اختيار الحساسية
يجمع مقياس التسارع IEPE عنصراً استشعارياً كهرضغطياً مع إلكترونيات مدمجة، ويعمل عادة من دخل تيار ثابت متوافق. وهو ملائم لقياسات الاهتزاز والصدمات الديناميكية، لكنه لا يقيس تسارعاً ساكناً حقيقياً. يبدأ الاختيار بحدث الاهتزاز: السعة المتوقعة، وأدنى وأعلى تردد مفيد، واتجاهات المحاور، وسطح الآلة، ودرجة الحرارة، ومسار الكابل، ومدخل اكتساب البيانات.
الحساسية ليست سوى جزء من موازنة القياس هذه. فالمستشعر عالي الحساسية يولد خرجاً أكبر للاهتزاز الضعيف، لكنه يترك عادة هامشاً أقل للتسارع الكبير. ويمكن لمستشعر منخفض الحساسية استيعاب أحداث أقوى، لكنه يفرض متطلبات أكبر على أداء ضجيج الكابل ونظام الاكتساب. يجب أن تتجنب التركيبة القابلة للاستخدام زيادة الحمل عند الطرف العلوي، وأن تحافظ على نسبة إشارة إلى ضجيج كافية عند الطرف السفلي.

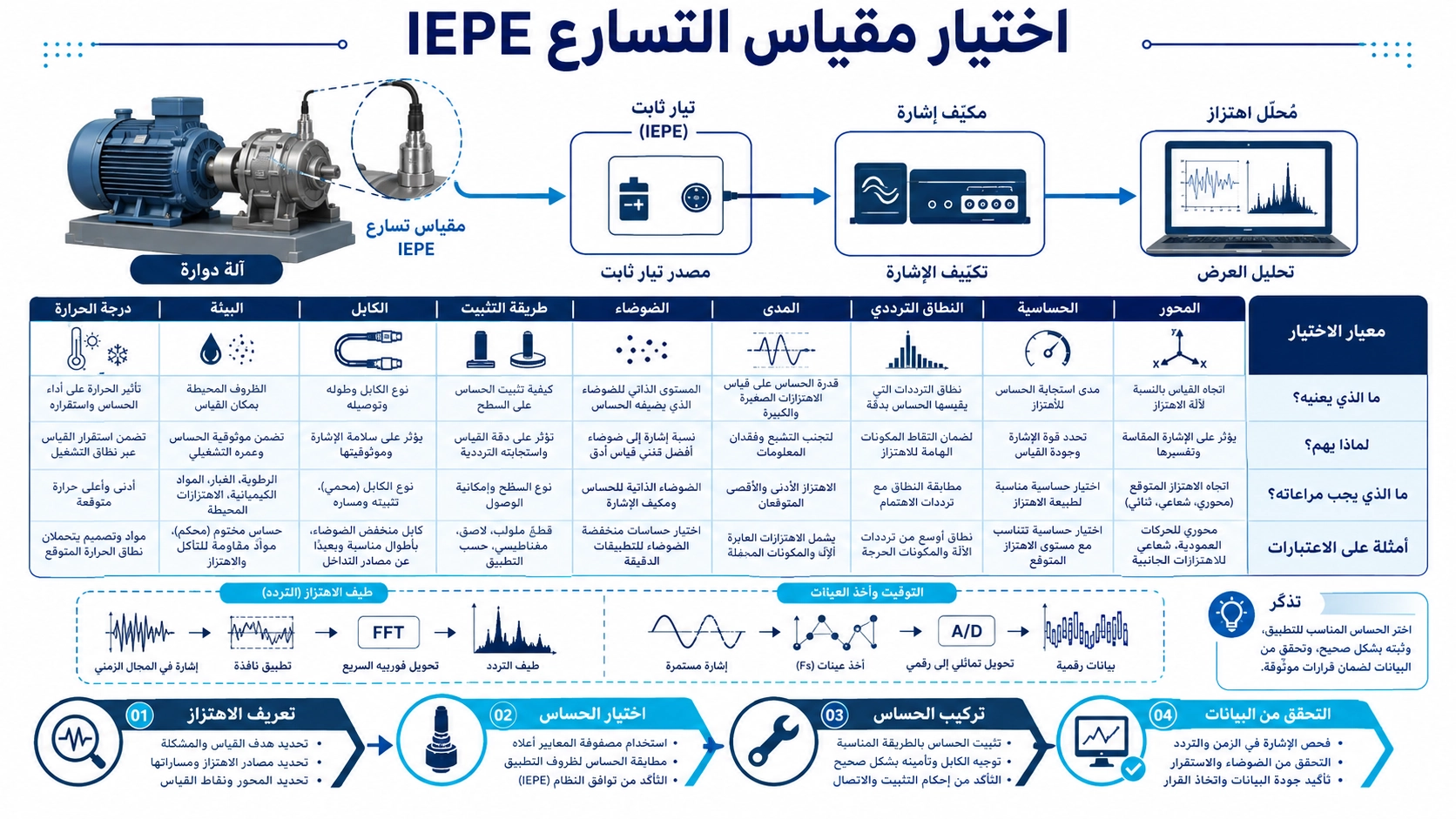

افهم سلسلة قياس IEPE الكاملة
يمر الدخل الميكانيكي عبر واجهة التثبيت وقاعدة المستشعر إلى العنصر الكهرضغطي. تحول الإلكترونيات المدمجة إشارة الشحنة عالية المعاوقة إلى إشارة جهد منخفضة المعاوقة تُنقل على الوصلة نفسها ذات السلكين مع تغذية التيار الثابت. تزيل قناة الاكتساب انحياز التيار المستمر وترقمن المركبة الديناميكية.
لذلك يشمل التوافق أكثر من شكل الموصل. أكد مستوى التيار الثابت وجهد الامتثال ونطاق الانحياز والاقتران المتناوب وسعة الكابل ونطاق الدخل ومعدل أخذ العينات وترشيح منع الطي والتأريض. فقد يكون المستشعر مناسباً ميكانيكياً لكنه يقتطع الإشارة لأن القناة تفتقر إلى هامش الجهد، أو يبدو مشوشاً لأن النطاق المختار أعلى بكثير من الإشارة المفيدة.
الحساسية والنطاق والضجيج مفاضلة ثلاثية
ابدأ بتقدير واقعي لتسارع الذروة، شاملاً العابر وليس مستوى RMS العادي فقط. اضرب التسارع المتوقع في الحساسية الاسمية لتقدير سعة الإشارة، ثم اترك هامشاً للتفاوت وعامل القمة والأحداث غير المتوقعة. وعند الطرف المنخفض، قارن الإشارة المتوقعة بضجيج النطاق العريض أو الضجيج الطيفي للمستشعر وضجيج الاكتساب عبر نطاق التحليل الفعلي.
يمثل مقياس التسارع IEPE BBVM-AS100 ذو مخرج الكابل العلوي تهيئة صناعية أحادية المحور. وتعتمد ملاءمته على حساسية ونطاق قياس واستجابة ترددية وتثبيت وبيئة وتوافق تغذية IEPE موثقة؛ فلا يثبت اسم عائلة المنتج وحده تلك الحدود.
محور واحد أم ثلاثي المحاور
يكون مقياس التسارع أحادي المحور فعالاً عندما يكون الاتجاه الحرج معروفاً، مثل الاهتزاز الشعاعي عند بيت المحمل. وهو أسهل تركيباً وقد يقلل الكتلة وعدد القنوات. تلتقط الوحدة ثلاثية المحاور ثلاثة اتجاهات متعامدة في موضع واحد، ما يفيد عندما يكون اتجاه الاهتزاز غير مؤكد، أو يُدرس السلوك النمطي، أو يكون التموضع المتكرر متعدد المحاور قيماً.
يوضح مقياس التسارع IEPE BBVM-3XS1000 ثلاثي المحاور خيار المحاور المتعددة. يضيف الاختيار ثلاثي المحاور تزامن القنوات واتجاه المحاور وتفريع الموصل والكابل والحساسية المستعرضة وإجمالي الكتلة المركبة إلى قائمة التحقق. لا تعوض ثلاثة محاور عن تثبيت ضعيف أو معدل أخذ عينات غير كافٍ.
مخرج علوي ومخرج جانبي والخلوص المتاح
يكون الكابل ذو المخرج العلوي مباشراً عندما توجد مساحة فوق المستشعر ويمكن دعم الكابل من دون سحب جسمه. وقد يلائم الشكل ذو المخرج الجانبي أسفل الحواجز أو المواقع ذات الخلوص المنخفض، ويبسط التوجيه على طول سطح الآلة. ويكون مقياس التسارع IEPE BBVM-RS100 ذو المخرج الجانبي مناسباً لهذا القيد.
مخرج الكابل ليس تفصيلاً شكلياً. افحص وصول أداة الموصل ونصف قطر الانحناء وتخفيف الشد وحلقات الخدمة والتعرض للزيت والأجزاء المتحركة والاتجاه الذي قد يطبق فيه أفراد الصيانة قوة. وجّه الكابل لتقليل الضجيج الكهرو احتكاكي أو التداخل الكهرومغناطيسي ولمنع حركة الكابل من تحميل جسم اختبار خفيف.
نطاق التردد خاصية للنظام
يتأثر الحد السفلي المفيد بثابت زمن تفريغ المستشعر وتكييف الإشارة. ويتأثر الحد العلوي بقوة بصلابة التثبيت ورنين المستشعر وهندسة القاعدة والكابل وتفاوت السعة المطلوب. لا يكون نطاق التردد الواسع في الكتالوج تلقائياً هو النطاق المستوي والدقيق طورياً المطلوب للتحليل.
| هدف القياس | تركيز الاختيار | الخطر الشائع | دليل التحقق |
|---|---|---|---|
| مراقبة حالة الآلة | تثبيت مستقر ونطاق قابل للتكرار وبيئة | مقارنة بيانات من تثبيت تغير | طيف خط الأساس وسجل المسار |
| اهتزاز منخفض المستوى | حساسية أعلى وضجيج منخفض | ضجيج كهربائي أو حركة الكابل | أرضية الضجيج مع الكابل المركب |
| طاقة عطل عالية التردد | تثبيت صلب ومستشعر صغير وعرض نطاق مناسب | اعتبار رنين التثبيت استجابة للآلة | فحص الاستجابة بعد التركيب |
| صدمة أو سعة عالية | هامش ومتانة ميكانيكية وأخذ عينات | اقتطاع المستشعر أو الدخل | شكل موجة زمني ومراجعة زيادة الحمل |
يمكن لطريقة التثبيت أن تهيمن على النتائج عالية التردد
يوفر التثبيت بمسمار على سطح نظيف ومستوي وصلب عموماً أصلب واجهة. وقد يكون التثبيت باللاصق عملياً على البنى الصغيرة أو حيث يمنع الثقب، لكن اللاصق والمهايئ يضيفان مرونة. تكون الحوامل المغناطيسية مناسبة لمراقبة المسارات على الأسطح الحديدية المغناطيسية، غير أن تشطيب السطح وهندسة المغناطيس قد يخفضان النطاق العلوي القابل للاستخدام. ولا تصلح المجسات المحمولة باليد إلا لأعمال المقارنة المحدودة التي يُضبط فيها الضغط والموضع القابلان للتكرار.
وثق تجهيز السطح وعزم التثبيت أو اللاصق والمهايئ والاتجاه ودعم الكابل. عند تتبع آلة، قد ينتج عن تغيير التثبيت تغير طيفي أكبر من تغير الآلة نفسها. تقدم المذكرة الفنية الرسمية من PCB لاختيار مقاييس التسارع إرشادات قائمة على التطبيق عبر ظروف الاهتزاز والصدمات والتردد والبيئة.
التسارع والسرعة ودرجة الحرارة المدمجة
يبرز التسارع أجزاء مختلفة من طيف الاهتزاز مقارنة بالسرعة. يمكن للتكامل الرقمي اشتقاق السرعة من التسارع عبر نطاق مضبوط، لكن ضجيج التردد المنخفض واختيار المرشح وسلوك المستشعر تؤثر في النتيجة. وقد يفضل مستشعر أو مرسل سرعة مخصص حيث يتوقع نظام المراقبة خرج سرعة مباشراً.
يمكن لمستشعر اهتزاز ودرجة حرارة مدمج أن يقلل نقاط التركيب ويضيف سياقاً للعملية، لكنه لا يعني أن قناة الحرارة تقيس أسخن مكوّن داخلي. حدد موضع استشعار الحرارة وزمن الاستجابة والخرج أو الواجهة وتوافق القناة وما إذا كان القياسان يلبّيان قرار الصيانة.
موازنة عملية للقناة وفحص قبول
- حدد نطاق السعة وعامل القمة ونطاق التحليل لكل محور.
- اختر الحساسية كي تحتفظ القمم المتوقعة بهامش وتتجاوز الإشارات الضعيفة أرضية الضجيج المركبة.
- أكد أن كتلة المستشعر وتثبيته لا يغيران جسم الاختبار بدرجة ملحوظة.
- اختر عدد المحاور ومخرج الكابل من الهندسة، لا من السهولة وحدها.
- افحص تغذية التيار الثابت والانحياز والامتثال والموصل والكابل ونطاق الدخل.
- اضبط أخذ العينات ومرشحات منع الطي فوق نطاق التحليل المفيد.
- ركب المستشعر باستخدام سطح وإجراء تثبيت موثقين.
- سجل شكل موجة وطيف خط الأساس، ثم افحص الاقتطاع والانحياز والضجيج.
للمراجعة الهندسية، أرسل نوع الآلة والأعطال المستهدفة ونطاق التردد والتسارع المتوقع والمحاور وسطح التثبيت والخلوص المتاح ودرجة الحرارة وطول الكابل والموصل وتغذية IEPE وطراز الاكتساب والكمية عبر صفحة اتصال Deep Minds Ultrasonic.
الأسئلة الشائعة
هل تحسن الحساسية الأعلى قياس الاهتزاز دائماً؟
لا. فهي تساعد الإشارات الضعيفة، لكنها قد تقلل هامش التسارع. يجب تقييم الضجيج وزيادة الحمل معاً.
هل يستطيع مقياس التسارع IEPE قياس الميل الساكن؟
لا. مستشعرات IEPE الكهرضغطية مستشعرات ديناميكية مقترنة بالتيار المتناوب ولا تحفظ إشارة تسارع تيار مستمر حقيقية.
متى يستحق مستشعر ثلاثي المحاور القنوات الإضافية؟
عندما يكون الاتجاه غير مؤكد، أو تكون الاستجابة المتعامدة المتزامنة مهمة، أو يوفر التموضع المتكرر متعدد المحاور وقت الاختبار.
لماذا تغير الطيف عالي التردد بعد إعادة التثبيت؟
يمكن لصلابة التثبيت والسطح والعزم والمهايئ ودعم الكابل أن تغير الاستجابة بعد التركيب. قارن البيانات المأخوذة بتركيب مضبوط فقط.
