Defina o evento de vibração antes de escolher a sensibilidade
Um acelerômetro IEPE combina um elemento sensor piezoelétrico com eletrônica integrada e normalmente opera com uma entrada compatível de corrente constante. Ele é adequado para medições dinâmicas de vibração e choque, mas não mede aceleração estática verdadeira. A seleção começa pelo evento de vibração: amplitude esperada, menor e maior frequência útil, direções dos eixos, superfície da máquina, temperatura, trajeto do cabo e entrada de aquisição de dados.
A sensibilidade é apenas uma parte desse orçamento de medição. Um sensor de alta sensibilidade produz mais saída para vibração fraca, mas normalmente deixa menos margem para aceleração elevada. Um sensor de baixa sensibilidade pode acomodar eventos mais intensos, mas exige mais do desempenho de ruído do cabo e do sistema de aquisição. A combinação utilizável deve evitar sobrecarga no extremo superior e manter relação sinal-ruído adequada no extremo inferior.

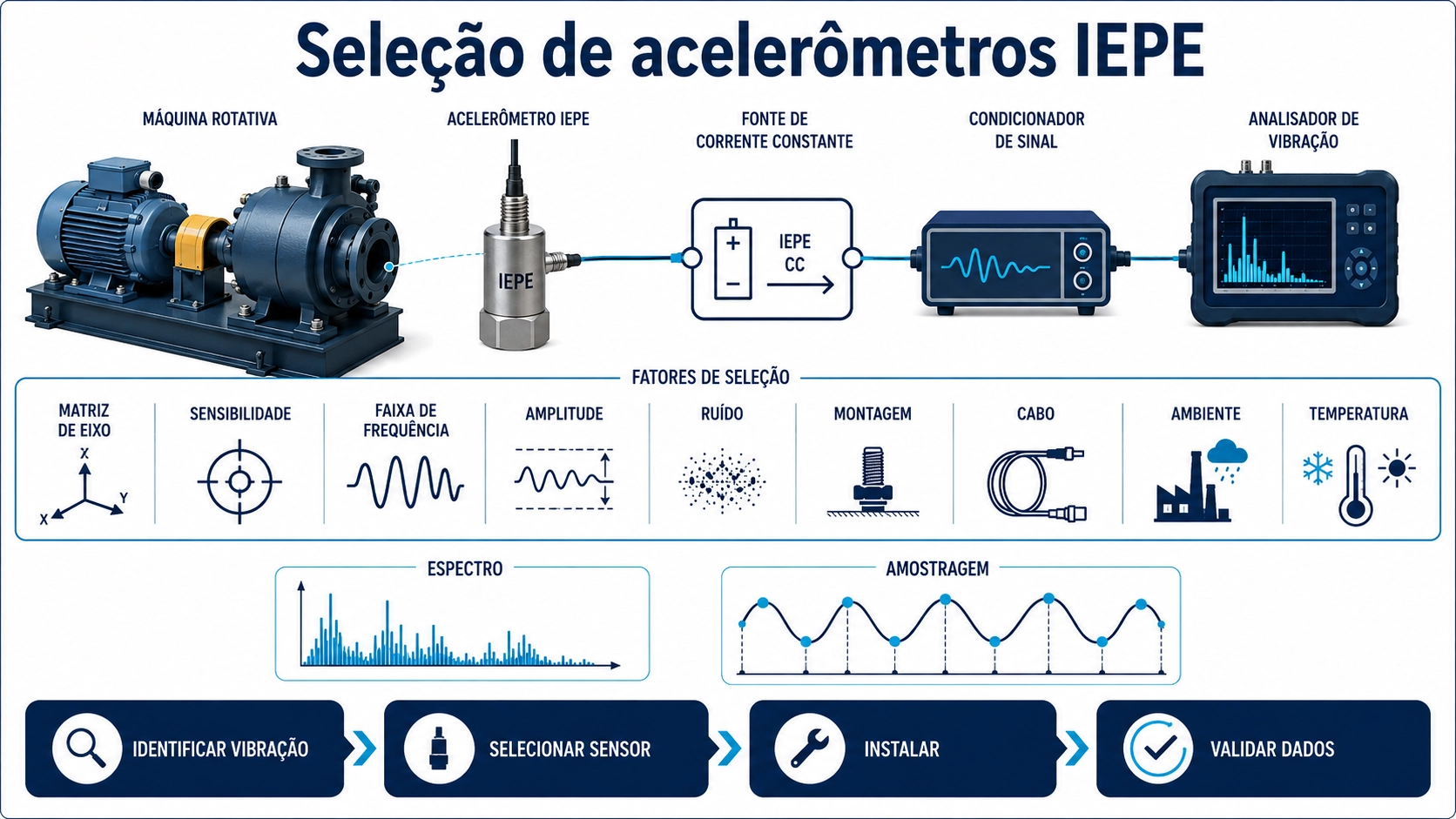

Entenda a cadeia completa de medição IEPE
A entrada mecânica passa pela interface de montagem e pela base do sensor até o elemento piezoelétrico. A eletrônica integrada converte o sinal de carga de alta impedância em um sinal de tensão de menor impedância, transportado na mesma conexão de dois fios que a alimentação de corrente constante. O canal de aquisição remove a polarização CC e digitaliza o componente dinâmico.
Logo, compatibilidade envolve mais do que o formato do conector. Confirme nível de corrente constante, tensão de conformidade, faixa de polarização, acoplamento CA, capacitância do cabo, faixa de entrada, taxa de amostragem, filtragem anti-aliasing e aterramento. Um sensor pode ser mecanicamente adequado, mas saturar porque o canal não tem margem de tensão, ou parecer ruidoso porque a faixa selecionada está muito acima do sinal útil.
Sensibilidade, faixa e ruído formam uma troca de três fatores
Comece com uma estimativa realista de aceleração de pico, incluindo transientes, não apenas o nível RMS normal. Multiplique a aceleração esperada pela sensibilidade nominal para estimar a amplitude do sinal e deixe margem para tolerância, fator de crista e eventos inesperados. No extremo inferior, compare o sinal esperado com o ruído de banda larga ou espectral do sensor e o ruído de aquisição na banda real de análise.
O acelerômetro IEPE BBVM-AS100 com saída superior representa uma configuração industrial de eixo único. Sua adequação depende de sensibilidade, faixa de medição, resposta em frequência, montagem, ambiente e compatibilidade da alimentação IEPE verificados; o nome da família de produtos, por si só, não estabelece esses limites.
Eixo único ou triaxial
Um acelerômetro de eixo único é eficiente quando a direção crítica é conhecida, como a vibração radial em uma caixa de mancal. Ele é mais fácil de instalar e pode reduzir massa e número de canais. Uma unidade triaxial capta três direções ortogonais em um ponto, ajudando quando a direção da vibração é incerta, o comportamento modal está sendo estudado ou o posicionamento repetível em múltiplos eixos é valioso.
O acelerômetro IEPE triaxial BBVM-3XS1000 ilustra a opção multieixo. A seleção triaxial acrescenta sincronização de canais, orientação dos eixos, ramificação de conector e cabo, sensibilidade transversal e massa total montada à lista de verificação. Três eixos não compensam montagem ruim nem taxa de amostragem insuficiente.
Saída superior, saída lateral e folga disponível
Um cabo com saída superior é direto quando há espaço acima do sensor e o cabo pode ser apoiado sem tracionar o corpo. Uma versão com saída lateral pode caber sob proteções ou em locais de pouca folga e simplificar o roteamento ao longo da superfície da máquina. O acelerômetro IEPE BBVM-RS100 com saída lateral é relevante para essa restrição.
A saída do cabo não é cosmética. Verifique acesso da ferramenta ao conector, raio de curvatura, alívio de tração, laços de serviço, exposição a óleo, partes móveis e a direção em que a equipe de manutenção pode aplicar força. Roteie o cabo para reduzir interferência triboelétrica ou eletromagnética e impedir que o movimento do cabo carregue um objeto de teste leve.
A faixa de frequência é uma propriedade do sistema
O limite inferior útil é influenciado pela constante de tempo de descarga do sensor e pelo condicionamento do sinal. O limite superior é fortemente afetado pela rigidez da montagem, ressonância do sensor, geometria da base, cabo e tolerância de amplitude requerida. Uma faixa de frequência ampla de catálogo não é automaticamente a faixa plana e precisa em fase exigida por uma análise.
| Objetivo de medição | Ênfase da seleção | Risco comum | Evidência de validação |
|---|---|---|---|
| Monitoramento da condição da máquina | Montagem estável, banda repetível, ambiente | Comparar dados de uma montagem alterada | Espectro de referência e registro de rota |
| Vibração de baixo nível | Maior sensibilidade e baixo ruído | Ruído elétrico ou movimento do cabo | Piso de ruído com cabo instalado |
| Energia de falha em alta frequência | Montagem rígida, sensor pequeno, largura de banda adequada | Ressonância da montagem confundida com resposta da máquina | Verificação da resposta montada |
| Choque ou alta amplitude | Margem, robustez mecânica, amostragem | Saturação do sensor ou da entrada | Forma de onda temporal e revisão de sobrecarga |
O método de montagem pode dominar resultados de alta frequência
Uma montagem por prisioneiro em superfície limpa, plana e rígida geralmente fornece a interface mais rígida. A montagem adesiva pode ser prática em estruturas pequenas ou onde a perfuração é proibida, mas o adesivo e o adaptador introduzem complacência. Montagens magnéticas são convenientes para monitoramento por rota em superfícies ferromagnéticas, porém acabamento superficial e geometria do ímã podem reduzir a banda superior utilizável. Sondas manuais são adequadas apenas para trabalho comparativo limitado, no qual pressão e local repetíveis sejam controlados.
Documente preparo da superfície, torque de montagem ou adesivo, adaptador, orientação e suporte do cabo. Ao acompanhar uma máquina, alterar a montagem pode gerar uma mudança espectral maior que a própria máquina. A nota técnica oficial da PCB sobre seleção de acelerômetros oferece orientação baseada em aplicação para condições de vibração, choque, frequência e ambiente.
Aceleração, velocidade e temperatura integrada
A aceleração destaca partes diferentes de um espectro de vibração em relação à velocidade. A integração digital pode derivar velocidade da aceleração em uma banda controlada, mas ruído de baixa frequência, escolha de filtro e comportamento do sensor afetam o resultado. Um sensor ou transmissor de velocidade dedicado pode ser preferível quando o sistema de monitoramento espera diretamente uma saída de velocidade.
Um sensor integrado de vibração e temperatura pode reduzir pontos de instalação e acrescentar contexto de processo, mas não significa que o canal de temperatura mede o componente interno mais quente. Defina onde a temperatura é medida, tempo de resposta, saída/interface, compatibilidade do canal e se ambas as medições atendem à decisão de manutenção.
Um orçamento prático de canal e verificação de aceitação
- Defina faixa de amplitude, fator de crista e banda de análise para cada eixo.
- Escolha a sensibilidade para que os picos esperados mantenham margem e sinais fracos superem o piso de ruído instalado.
- Confirme que massa e montagem do sensor não alteram significativamente o objeto de teste.
- Selecione número de eixos e saída do cabo pela geometria, não apenas pela conveniência.
- Verifique alimentação de corrente constante, polarização, conformidade, conector, cabo e faixa de entrada.
- Ajuste amostragem e filtros anti-aliasing acima da banda útil de análise.
- Instale o sensor usando superfície e procedimento de montagem documentados.
- Registre uma forma de onda e espectro de referência; depois verifique saturação, polarização e ruído.
Para uma análise de engenharia, envie tipo de máquina, falhas-alvo, banda de frequência, aceleração esperada, eixos, superfície de montagem, folga disponível, temperatura, comprimento do cabo, conector, alimentação IEPE, modelo de aquisição e quantidade pela página de contato da Deep Minds Ultrasonic.
Perguntas frequentes
Maior sensibilidade sempre melhora a medição de vibração?
Não. Ela ajuda sinais fracos, mas pode reduzir a margem de aceleração. Ruído e sobrecarga devem ser avaliados juntos.
Um acelerômetro IEPE pode medir inclinação estática?
Não. Sensores IEPE piezoelétricos são sensores dinâmicos acoplados em CA e não preservam um sinal verdadeiro de aceleração CC.
Quando um sensor triaxial justifica os canais adicionais?
Quando a direção é incerta, a resposta ortogonal simultânea é importante ou o posicionamento repetível multieixo economiza tempo de teste.
Por que o espectro de alta frequência mudou após remontagem?
Rigidez de montagem, superfície, torque, adaptador e suporte de cabo podem alterar a resposta montada. Compare apenas dados obtidos com instalação controlada.
