Descripción del producto

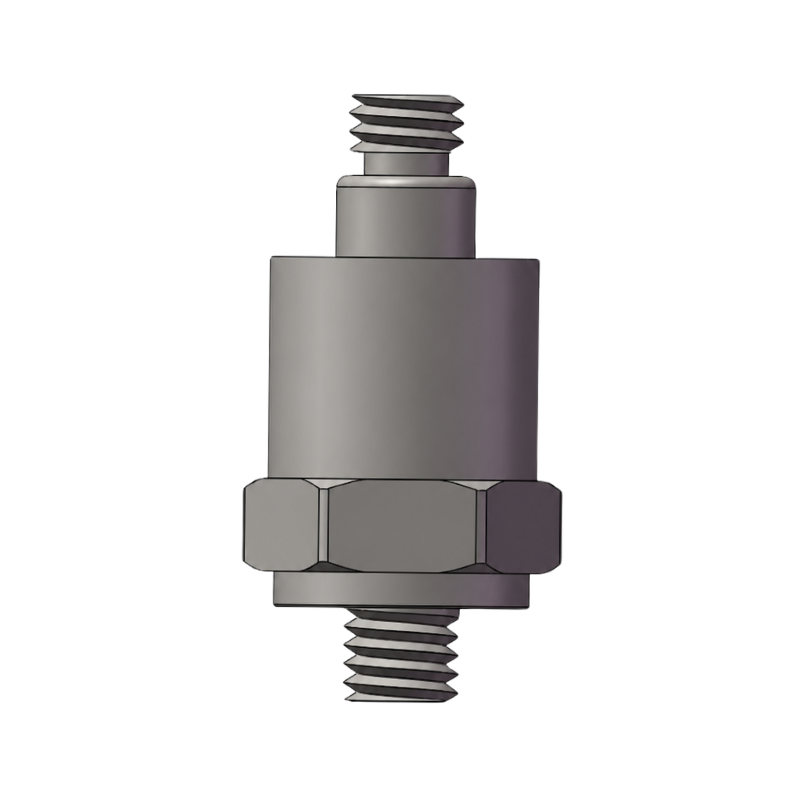

BBVM-AS100 es un acelerómetro piezoeléctrico IEPE de salida superior diseñado para la medición industrial de vibraciones y golpes. Combina un elemento sensor PZT, un diseño de modo cizalla, una carcasa hermética de acero inoxidable y acondicionamiento de señal integrado para conexión directa a equipos de adquisición y monitorización de vibraciones con corriente constante. El modelo estándar ofrece una sensibilidad de 100 mV/g y un rango de medición de ±50 g. Las configuraciones disponibles abarcan desde medición de golpes de alto nivel hasta medición de vibraciones de baja amplitud y alta sensibilidad.
Características principales
- Acondicionamiento de señal IEPE integrado
- Construcción de salida superior
- Sensibilidad estándar de 100 mV/g
- Rango de medición estándar de ±50 g
- Respuesta en frecuencia hasta 15 kHz
- Diseño piezoeléctrico de modo cizalla
- Carcasa hermética de acero inoxidable 316L
- Apto para transmisión de señal a larga distancia
- Múltiples opciones de sensibilidad, rango y conexión
Sensibilidad y rango de medición disponibles
| Modelo disponible | Sensibilidad | Rango de medición | Respuesta en frecuencia |
|---|---|---|---|
| BBVM-AS1 | 1 mV/g | ±5.000 g | 1–15.000 Hz |
| BBVM-AS5 | 5 mV/g | ±1.000 g | 1–15.000 Hz |
| BBVM-AS10 | 10 mV/g | ±500 g | 1–15.000 Hz |
| BBVM-AS50 | 50 mV/g | ±100 g | 0,5–15.000 Hz |
| BBVM-AS100 | 100 mV/g | ±50 g | 0,3–15.000 Hz |
| BBVM-AS500 | 500 mV/g | ±10 g | 0,3–5.000 Hz |
| BBVM-AS1000 | 1.000 mV/g | ±5 g | 0,2–5.000 Hz |
| BBVM-AS2000 | 2.000 mV/g | ±2,5 g | 0,2–5.000 Hz |
| BBVM-AS5000 | 5.000 mV/g | ±1 g | 0,2–2.500 Hz |
Especificaciones de rendimiento del modelo estándar
| Parámetro | Valor |
|---|---|
| Medición | Aceleración de vibración |
| Sensibilidad | 100 mV/g, ±10 % a 25 °C |
| Rango de medición | ±50 g pico |
| Respuesta en frecuencia | 0,3–15.000 Hz (±3 dB) |
| Rango de frecuencia de referencia | 1–10.000 Hz (±10 %) |
| Frecuencia de resonancia montada | 27 kHz |
| Sensibilidad transversal | ≤1 %; ≤0,5 % típico |
| No linealidad | ≤5 % |
| Tiempo de estabilización | <2 s |
| Ruido espectral a 100 Hz | 4 µg/√Hz |
| Golpe máximo | 2.000 g |
Especificaciones eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de sensor | IEPE |
| Tensión de alimentación | 18–30 VDC |
| Excitación de corriente constante | 2–10 mA |
| Condición típica de trabajo | 24 VDC, 4 mA |
| Tensión de polarización | 8–12 VDC |
| Impedancia de salida | <100 Ω |
Especificaciones mecánicas y ambientales
| Parámetro | Valor |
|---|---|
| Elemento sensor | Cerámica PZT |
| Diseño de detección | Modo cizalla |
| Material de la carcasa | Acero inoxidable 316L |
| Sellado | Soldada y hermética |
| Peso | 31 g |
| Rosca estándar de conexión y montaje | 10-32 UNF |
| Dimensiones | 31 mm de altura total; 16 mm de ancho de carcasa; 14 mm de diámetro de base |
| Par de apriete | 113–126 N·cm (1,13–1,26 N·m) |
| Temperatura de trabajo | -40 a +120 °C |
Conexiones y formatos de salida disponibles
- Conector 10-32
- Conector M5
- Cable integral de salida superior
- Cable integral blindado de salida superior
Accesorios estándar
- Certificado del sensor con curva de respuesta en frecuencia
- Cable de salida estándar
- Tornillo de montaje
- Caja de embalaje del producto
Aplicaciones típicas
- Monitorización de vibraciones de motores, ventiladores, bombas y reductores
- Monitorización del estado de equipos y diagnóstico de fallos
- Medición de vibraciones en carcasas de máquinas y componentes estructurales
- Pruebas de vibración de alta sensibilidad y baja amplitud
- Adquisición de vibraciones en laboratorio y en campo
