产品概述

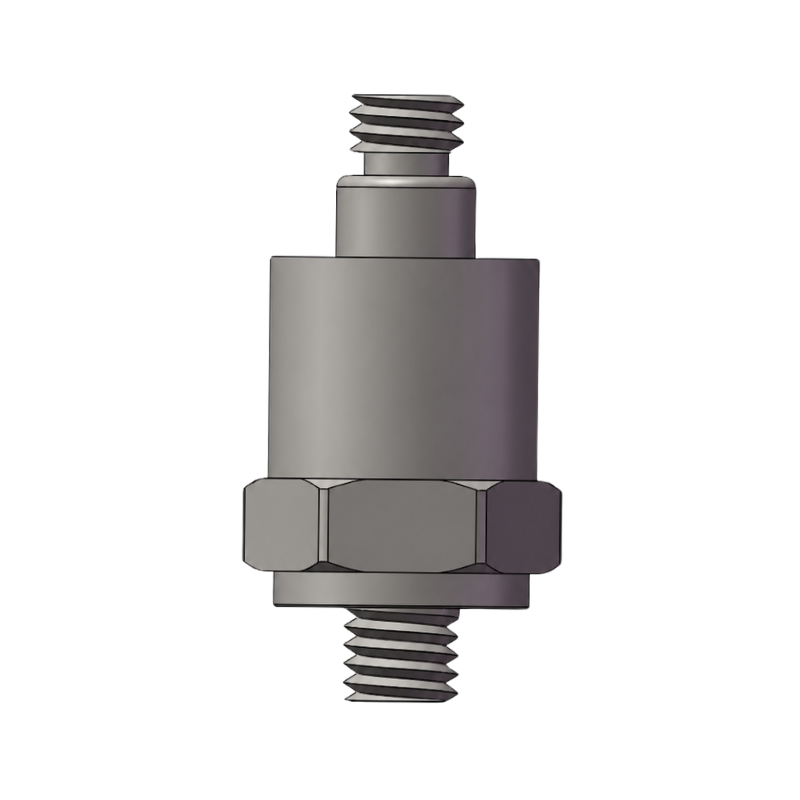

BBVM-AS100是一款采用顶端输出结构的IEPE压电加速度传感器，用于工业振动与冲击测量。传感器采用压电陶瓷敏感元件、剪切式结构和不锈钢密封壳体，内置信号调理电路，可直接连接恒流供电的振动采集与监测设备。标准型号具有100 mV/g灵敏度和±50 g测量范围，并提供从高量程冲击测量到高灵敏度微振测量的多种配置。
产品特点
- 内置IEPE信号调理电路
- 顶端输出结构
- 标准灵敏度100 mV/g
- 标准测量范围±50 g
- 最高15 kHz频率响应
- 剪切式压电结构
- 316L不锈钢密封壳体
- 支持长距离信号传输
- 提供多种灵敏度、量程和连接方式
可选灵敏度与量程
| 可选型号 | 灵敏度 | 测量范围 | 频率响应 |
|---|---|---|---|
| BBVM-AS1 | 1 mV/g | ±5,000 g | 1–15,000 Hz |
| BBVM-AS5 | 5 mV/g | ±1,000 g | 1–15,000 Hz |
| BBVM-AS10 | 10 mV/g | ±500 g | 1–15,000 Hz |
| BBVM-AS50 | 50 mV/g | ±100 g | 0.5–15,000 Hz |
| BBVM-AS100 | 100 mV/g | ±50 g | 0.3–15,000 Hz |
| BBVM-AS500 | 500 mV/g | ±10 g | 0.3–9,000 Hz |
| BBVM-AS1000 | 1,000 mV/g | ±5 g | 0.2–8,000 Hz |
| BBVM-AS2000 | 2,000 mV/g | ±2.5 g | 0.2–3,000 Hz |
| BBVM-AS5000 | 5,000 mV/g | ±1 g | 0.2–1,500 Hz |
标准型号性能参数
| 参数 | 数值 |
|---|---|
| 测量参数 | 振动加速度 |
| 灵敏度 | 100 mV/g，±10%（25 °C） |
| 测量范围 | ±50 g peak |
| 频率响应 | 0.3–15,000 Hz（±3 dB） |
| 参考频率范围 | 1–10,000 Hz（±10%） |
| 安装谐振频率 | 27 kHz |
| 横向灵敏度 | ≤5%，典型值≤3% |
| 非线性 | ≤1% |
| 稳定时间 | <2 s |
| 100 Hz频谱噪声 | 4 μg/√Hz |
| 最大抗冲击 | 2,000 g |
电气参数
| 参数 | 数值 |
|---|---|
| 传感器类型 | IEPE |
| 供电电压 | 18–30 VDC |
| 恒流激励 | 2–10 mA |
| 典型工作条件 | 24 VDC、4 mA |
| 偏置电压 | 8–12 VDC |
| 输出阻抗 | <100 Ω |
机械与环境参数
| 参数 | 数值 |
|---|---|
| 敏感元件 | PZT压电陶瓷 |
| 传感结构 | 剪切式 |
| 壳体材料 | 316L不锈钢 |
| 密封结构 | 焊接气密封装 |
| 重量 | 31 g |
| 标准连接与安装螺纹 | 10-32 UNF |
| 外形尺寸 | 总高度31 mm；壳体宽度16 mm；底座直径14 mm |
| 安装力矩 | 113–226 N·cm（1.13–2.26 N·m） |
| 工作温度 | −40～+120 °C |
可选连接与输出方式
- 10-32连接器
- M5连接器
- 顶端一体式电缆
- 顶端一体式铠装电缆
标准附件
- 传感器合格证及频率响应曲线
- 标准输出电缆
- 安装螺钉
- 产品包装盒
典型应用
- 电机、风机、泵和齿轮箱振动监测
- 工业设备状态监测与故障诊断
- 机械壳体及结构件振动测量
- 高灵敏度低幅振动测试
- 实验室及现场振动采集
