Présentation du produit

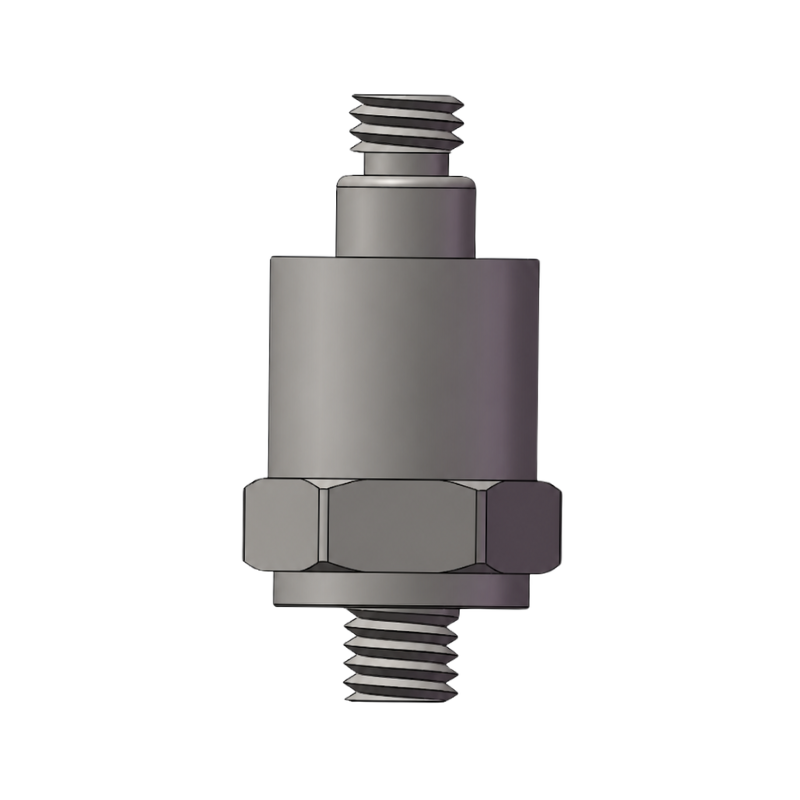

Le BBVM-AS100 est un accéléromètre piézoélectrique IEPE à sortie axiale destiné à la mesure des vibrations et des chocs en environnement industriel. Il associe un élément sensible en PZT, une conception en mode cisaillement, un boîtier hermétique en acier inoxydable et un conditionnement du signal intégré. Il peut ainsi être raccordé directement aux équipements d’acquisition et de surveillance vibratoire alimentés par courant constant. Le modèle standard offre une sensibilité de 100 mV/g et une plage de mesure de ±50 g. D’autres configurations couvrent aussi bien les chocs à forte accélération que les vibrations de faible amplitude exigeant une sensibilité élevée.
Points forts
- Conditionnement du signal IEPE intégré
- Sortie axiale
- Sensibilité standard de 100 mV/g
- Plage de mesure standard de ±50 g
- Réponse en fréquence jusqu’à 15 kHz
- Conception piézoélectrique en mode cisaillement
- Boîtier hermétique en acier inoxydable 316L
- Adapté à la transmission du signal sur de longues distances
- Plusieurs sensibilités, plages de mesure et connectiques disponibles
Sensibilités et plages de mesure disponibles
| Modèle disponible | Sensibilité | Plage de mesure | Réponse en fréquence |
|---|---|---|---|
| BBVM-AS1 | 1 mV/g | ±5 000 g | 1–15 000 Hz |
| BBVM-AS5 | 5 mV/g | ±1 000 g | 1–15 000 Hz |
| BBVM-AS10 | 10 mV/g | ±500 g | 1–15 000 Hz |
| BBVM-AS50 | 50 mV/g | ±100 g | 0,5–15 000 Hz |
| BBVM-AS100 | 100 mV/g | ±50 g | 0,3–15 000 Hz |
| BBVM-AS500 | 500 mV/g | ±10 g | 0,3–9 000 Hz |
| BBVM-AS1000 | 1 000 mV/g | ±5 g | 0,2–8 000 Hz |
| BBVM-AS2000 | 2 000 mV/g | ±2,5 g | 0,2–3 000 Hz |
| BBVM-AS5000 | 5 000 mV/g | ±1 g | 0,2–1 500 Hz |
Performances du modèle standard
| Paramètre | Valeur |
|---|---|
| Grandeur mesurée | Accélération vibratoire |
| Sensibilité | 100 mV/g, ±10 % à 25 °C |
| Plage de mesure | ±50 g crête |
| Réponse en fréquence | 0,3–15 000 Hz (±3 dB) |
| Plage de fréquence de référence | 1–10 000 Hz (±10 %) |
| Fréquence de résonance après montage | 27 kHz |
| Sensibilité transverse | ≤5 % ; valeur typique ≤3 % |
| Non-linéarité | ≤1 % |
| Temps de stabilisation | <2 s |
| Bruit spectral à 100 Hz | 4 μg/√Hz |
| Résistance maximale aux chocs | 2 000 g |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Type de capteur | IEPE |
| Tension d’alimentation | 18–30 V CC |
| Excitation à courant constant | 2–10 mA |
| Conditions nominales de fonctionnement | 24 V CC, 4 mA |
| Tension de polarisation | 8–12 V CC |
| Impédance de sortie | <100 Ω |
Caractéristiques mécaniques et environnementales
| Paramètre | Valeur |
|---|---|
| Élément sensible | Céramique PZT |
| Principe de détection | Mode cisaillement |
| Matériau du boîtier | Acier inoxydable 316L |
| Étanchéité | Boîtier soudé hermétiquement |
| Masse | 31 g |
| Connecteur et filetage de montage standard | 10-32 UNF |
| Dimensions | Hauteur totale 31 mm ; largeur du boîtier 16 mm ; diamètre de la base 14 mm |
| Couple de serrage | 113–226 N·cm (1,13–2,26 N·m) |
| Température de fonctionnement | −40 à +120 °C |
Connectiques et formats de sortie disponibles
- Connecteur 10-32
- Connecteur M5
- Câble intégré à sortie axiale
- Câble armé intégré à sortie axiale
Accessoires fournis
- Certificat du capteur avec courbe de réponse en fréquence
- Câble de sortie standard
- Vis de fixation
- Boîte d’emballage du produit
Applications typiques
- Surveillance vibratoire des moteurs, ventilateurs, pompes et réducteurs
- Surveillance d’état et diagnostic des défauts sur les équipements industriels
- Mesure des vibrations sur les carters de machines et les éléments de structure
- Essais de vibrations de faible amplitude nécessitant une sensibilité élevée
- Acquisition vibratoire en laboratoire et sur site
