Produktübersicht

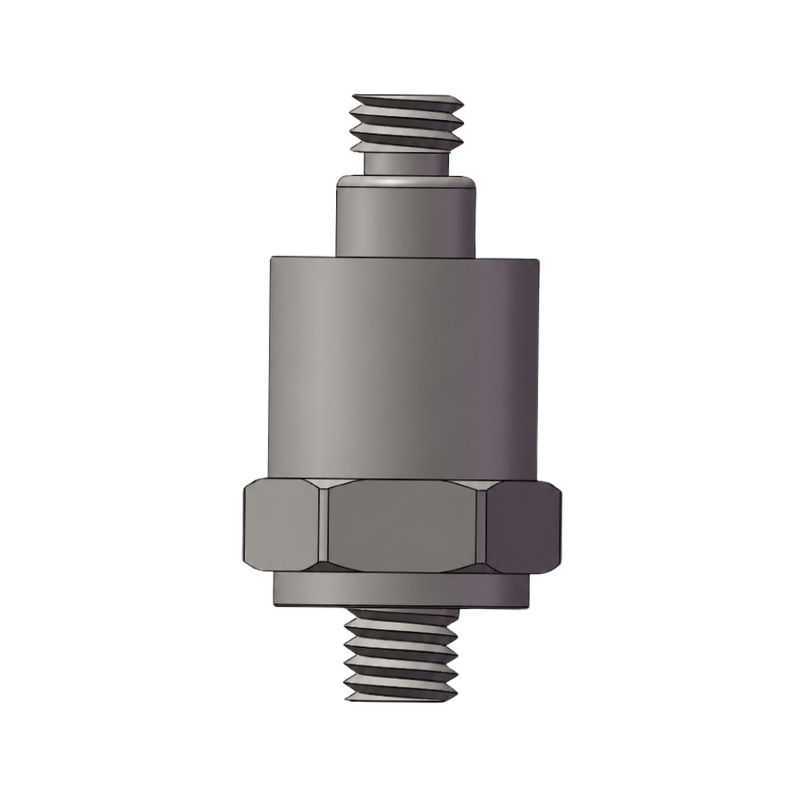

BBVM-AS100 ist ein IEPE-Piezoelektrischer Beschleunigungssensor mit oberem Ausgang für industrielle Schwingungs- und Stoßmessungen. Er kombiniert ein PZT-Sensorelement, eine Scherstruktur, ein hermetisch abgedichtetes Edelstahlgehäuse und integrierte Signalkonditionierung für den direkten Anschluss an schwingungstechnische Mess- und Überwachungsgeräte mit Konstantstromversorgung. Das Standardmodell bietet eine Empfindlichkeit von 100 mV/g und einen Messbereich von ±50 g. Die verfügbaren Ausführungen reichen von hochdynamischer Stoßmessung bis zu hochsensibler Messung kleiner Schwingungen.
Hauptmerkmale
- Integrierte IEPE-Signalkonditionierung
- Ausführung mit oberem Ausgang
- Standardempfindlichkeit von 100 mV/g
- Standardmessbereich von ±50 g
- Frequenzgang bis 15 kHz
- Piezoelektrisches Scherdesign
- Hermetisch abgedichtetes Edelstahlgehäuse 316L
- Für Signalübertragungen über größere Entfernungen geeignet
- Mehrere Optionen für Empfindlichkeit, Messbereich und Anschluss
Verfügbare Empfindlichkeits- und Messbereichsoptionen
| Verfügbare Ausführung | Empfindlichkeit | Messbereich | Frequenzgang |
|---|---|---|---|
| BBVM-AS1 | 1 mV/g | ±5.000 g | 1–15.000 Hz |
| BBVM-AS5 | 5 mV/g | ±1.000 g | 1–15.000 Hz |
| BBVM-AS10 | 10 mV/g | ±500 g | 1–15.000 Hz |
| BBVM-AS50 | 50 mV/g | ±100 g | 0,5–15.000 Hz |
| BBVM-AS100 | 100 mV/g | ±50 g | 0,3–15.000 Hz |
| BBVM-AS500 | 500 mV/g | ±10 g | 0,3–5.000 Hz |
| BBVM-AS1000 | 1.000 mV/g | ±5 g | 0,2–5.000 Hz |
| BBVM-AS2000 | 2.000 mV/g | ±2,5 g | 0,2–5.000 Hz |
| BBVM-AS5000 | 5.000 mV/g | ±1 g | 0,2–2.500 Hz |
Leistungsspezifikationen des Standardmodells
| Parameter | Wert |
|---|---|
| Messgröße | Schwingungsbeschleunigung |
| Empfindlichkeit | 100 mV/g, ±10 % bei 25 °C |
| Messbereich | ±50 g Spitze |
| Frequenzgang | 0,3–15.000 Hz (±3 dB) |
| Referenzfrequenzbereich | 1–10.000 Hz (±10 %) |
| Resonanzfrequenz montiert | 27 kHz |
| Querempfindlichkeit | ≤1 %; typisch ≤0,5 % |
| Nichtlinearität | ≤5 % |
| Einschwingzeit | <2 s |
| Spektralrauschen bei 100 Hz | 4 µg/√Hz |
| Maximaler Stoß | 2.000 g |
Elektrische Spezifikationen
| Parameter | Wert |
|---|---|
| Sensortyp | IEPE |
| Versorgungsspannung | 18–30 VDC |
| Konstantstromeinspeisung | 2–10 mA |
| Typischer Betriebszustand | 24 VDC, 4 mA |
| Bias-Spannung | 8–12 VDC |
| Ausgangsimpedanz | <100 Ω |
Mechanische und Umweltspezifikationen
| Parameter | Wert |
|---|---|
| Messglied | PZT-Keramik |
| Messprinzip | Scherstruktur |
| Gehäusematerial | 316L-Edelstahl |
| Abdichtung | Geschweißt, hermetisch |
| Gewicht | 31 g |
| Standardanschluss- und Montagegewinde | 10-32 UNF |
| Abmessungen | 31 mm Gesamthöhe; 16 mm Gehäusebreite; 14 mm Basisdurchmesser |
| Anzugsdrehmoment | 113–126 N·cm (1,13–1,26 N·m) |
| Betriebstemperatur | -40 bis +120 °C |
Verfügbare Anschlüsse und Ausgangsformen
- 10-32-Anschluss
- M5-Anschluss
- Oberes integriertes Kabel
- Oberes integriertes gepanzertes Kabel
Standardzubehör
- Sensorzertifikat mit Frequenzgangkurve
- Standard-Ausgangskabel
- Befestigungsschraube
- Produktverpackung
Typische Anwendungen
- Schwingungsüberwachung von Motoren, Lüftern, Pumpen und Getrieben
- Zustandsüberwachung und Fehlerdiagnose an Industrieanlagen
- Schwingungsmessung an Maschinengehäusen und Strukturbauteilen
- Hochempfindliche Messungen kleiner Schwingungsamplituden
- Schwingungserfassung im Labor und vor Ort
