اختيار مجسات الفحص غير الإتلافي بالموجات فوق الصوتية: ذات حزمة مستقيمة وذات حزمة مائلة ومجسات الغمر

ابدأ بمسار الفحص، لا بكتالوج المجسّات

يمثل مجس الفحص غير الإتلافي بالموجات فوق الصوتية جزءاً واحداً من سلسلة قياس تشمل أيضاً مادة الاختبار، ووسط الاقتران أو مسار الماء، والجهاز، وطريقة المسح، والمعيار المرجعي، وكتلة المعايرة، وإجراء القبول. قد يكون المجس الذي ينتج صدى نظيفاً على كتلة فولاذية مستوية غير مناسب مع ذلك للحام أو مسبوكة خشنة أو خط غمر آلي. لذلك ينبغي أن يبدأ الاختيار باتجاه العيب والأسطح المتاحة للفحص، ثم ينتقل إلى اتجاه الحزمة والتردد وحجم العنصر والتغليف.

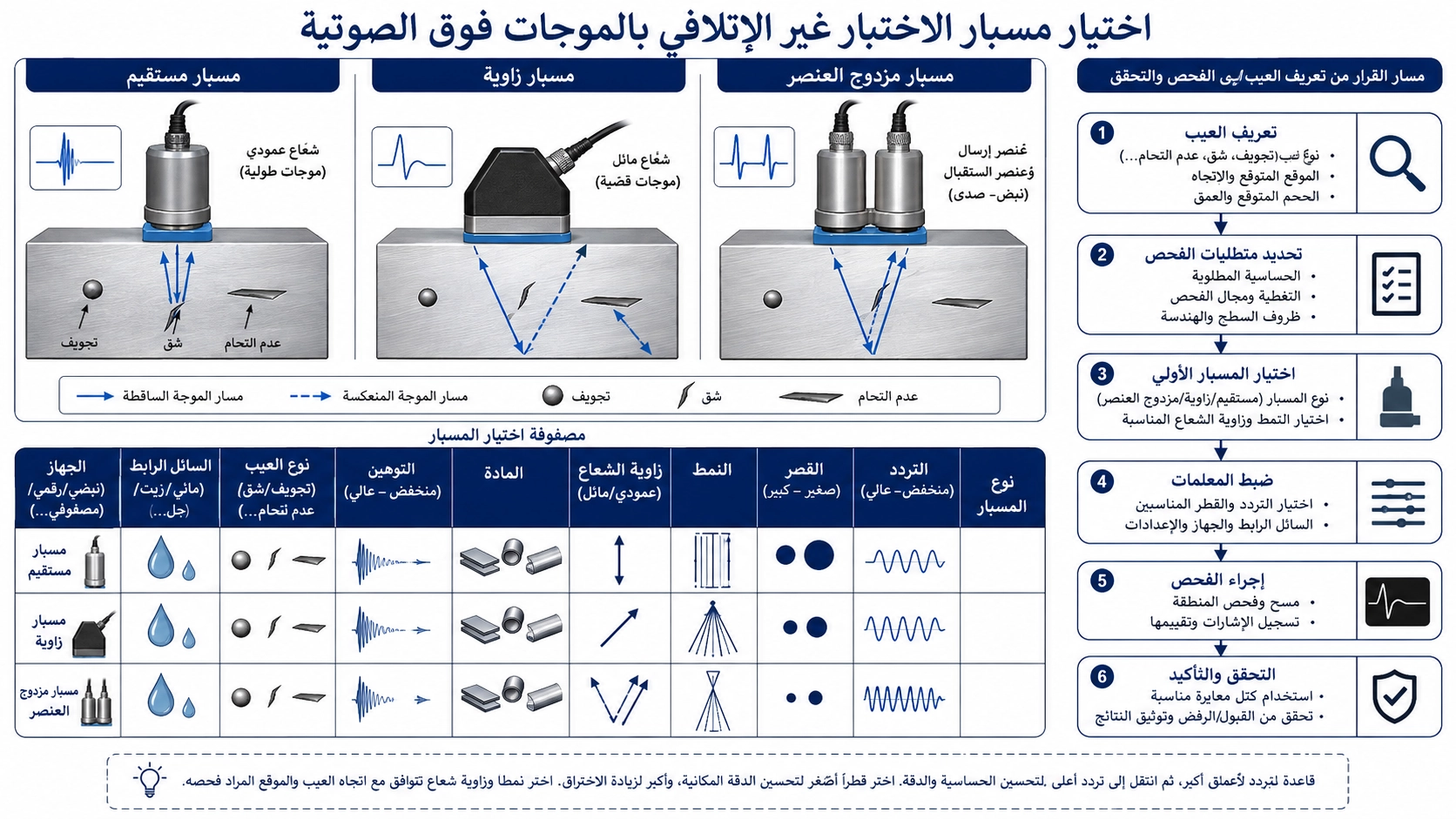

القرار العملي الأول هندسي. استخدم حزمة مستقيمة عندما يكون المسار الصوتي المطلوب عمودياً تقريباً على سطح الدخول. واستخدم حزمة مائلة عندما يجب أن يدخل الصوت بزاوية انكسار لاعتراض لحام أو انقطاع مستوٍ آخر. واستخدم الغمر عندما يكون مسار مائي مُحكَم الضبط أو موضع مسح قابل للتكرار أو اقتران بلا تلامس أساسياً في العملية. هذه فئات للاختيار وليست ضمانات لقابلية الكشف. يجب إثبات الإجراء النهائي على عواكس مرجعية ممثلة في ظروف الفحص المقصودة.

ما الذي يتحكم فيه المجس أثناء الفحص بالموجات فوق الصوتية

يحوّل المجس نبضة كهربائية إلى نبضة صوتية، ويحوّل الطاقة الصوتية العائدة إلى إشارة كهربائية. يؤثر طيف التردد والفتحة والتخميد والبنية وشكل الواجهة في طول النبضة والاختراق وانتشار الحزمة وبنية المجال القريب والحساسية لأحجام واتجاهات معينة للعواكس. لا تستطيع إعدادات الجهاز التعويض بالكامل عن مسار حزمة غير مناسب في جوهره.

يؤثر اختيار المجس أيضاً في قابلية التكرار. يتبع مجس التلامس اليدوي حالة السطح وضغط المشغل. يثبت الوتد هندسة سقوط اسمية، لكنه قد يتآكل ويغير المسار الصوتي. ويفصل مجس الغمر العنصر عن القطعة بعمود ماء، ما يتيح تموضعاً ميكانيكياً واقتراناً مستقراً عند كفاية التحكم في مسار الماء.

مجسّات التلامس ذات الحزمة المستقيمة

يرسل المجس ذو الحزمة المستقيمة عادةً موجات طولية عمودية تقريباً على سطح التلامس. تشمل المهام النموذجية تحديد الترققات الطبقية، وفحص حجم الصفائح أو المطروقات، وقياس استجابة الجدار الخلفي، وفحص العيوب التي تكون أسطحها العاكسة موجهة بصورة مناسبة لهذه الحزمة. وغالباً ما يكون أبسط تهيئة عند إتاحة سطح مستوٍ واحد ووقوع منطقة الاهتمام تحته.

يوضح مجس BBND-GF التلامسي لكشف العيوب بالموجات فوق الصوتية هذه الفئة من المنتجات. لكن ملاءمته لإجراء فعلي تبقى مرتبطة بالتردد المطلوب وحجم العنصر والموصل وهندسة وجه التآكل ومادة الاختبار والحساسية المرجعية. فالصدى القوي للجدار الخلفي وحده لا يثبت إمكان كشف شق ذي اتجاه غير ملائم.

يصبح الفحص بالتلامس أقل استقراراً مع القشور أو التآكل غير المنتظم أو الانحناء الضيق أو الأسطح التي لا تحتفظ بطبقة متسقة من وسط الاقتران. قد تتبع وجوه التلامس الأصغر الانحناء بفاعلية أكبر، بينما قد تنتج الفتحات الأكبر حزمةً ونمط مجال قريب مختلفين. يجب اختبار هذه المفاضلة بدلاً من استنتاجها من القطر وحده.

مجسّات الحزمة المائلة لفحص اللحام والفحص الاتجاهي

تستخدم مجموعة ذات حزمة مائلة وتداً أو واجهة كاسرة أخرى لإدخال الصوت بزاوية، غالباً كموجة قص في المعدن. يتيح ذلك للحزمة استجواب حجم اللحام ووجوه الانصهار من سطح صفيحة متاح. يعتمد فحص لحامات الإنشاءات عادة على مجسّات ذات حزمة مائلة، وغالباً ما يستكمل بفحص بالحزمة المستقيمة.

يجب أن تتلاءم زاوية الانكسار المختارة مع سماكة القطعة وهندسة اللحام وسطح المسح واتجاه الهدف. تحدد مسافة القفز والمسار الصوتي المناطق التي يمكن تغطيتها من موضع مجس معين. يؤثر التردد والفتحة في الدقة والاختراق وملف الحزمة، فيما تؤثر مادة الوتد ودرجة الحرارة والتآكل في هندسة الدخول الفعلية. يمثل مجس BBND-WI ذا الحزمة المائلة لفحص اللحام شكلاً مناسباً عندما يتطلب الإجراء تشعيعاً صوتياً بزاوية.

لا تختر زاوية اسمية لمجرد ظهورها في إجراء مألوف. فقد يحدد الكود المطبق أو التقنية المعتمدة أو كتلة المعايرة متطلبات المجس والوتد. وعندما لا تفعل ذلك، ينبغي رسم التغطية والتحقق منها باستخدام عواكس ممثلة.

مجسّات الغمر للمسح المضبوط والآلي

يقترن الفحص بالغمر صوتياً عبر حمام مائي أو عمود ماء. لا يحتاج المجس إلى الانزلاق مباشرة على سطح الاختبار، لذا تستطيع الماسحات التحكم في الموضع والفهرسة والمسافة الفاصلة وزاوية السقوط بقابلية تكرار عالية. كما يفصل التأخير المائي صدى الواجهة عن أصداء القطعة اللاحقة عندما يصمم الإعداد على نحو صحيح. قد تركز المجسّات المركزة الطاقة في منطقة مختارة، لكن السلوك البؤري يعتمد على التردد والفتحة ومسار الماء وانكسار المادة.

يمثل مجس BBND-AI للفحص الآلي بالغمر هذا الاتجاه التكاملي. لا ينبغي أن يتوقف طلب عرض السعر عند عبارة «مجس غمر». بل ينبغي أن يحدد مسار الماء ومحور المسح ومحيط القطعة والمنطقة المستهدفة والبؤرة المطلوبة وخلوص التجهيز وحركة الكابل وتوافق جهاز الإرسال-الاستقبال وعينة التحقق.

الغمر ليس أفضل تلقائياً من اختبار التلامس. فهو يضيف خزانات أو نفاثات ومعالجة للمياه ومحاذاة وتحكمًا في الحركة وإدارة للفقاعات وانحناء السطح. وتكمن قيمته في الاقتران القابل للتكرار والأتمتة عندما تكون تلك المتغيرات مضبوطة.

التردد والفتحة وزاوية الحزمة قرار واحد

المدخل	اتجاه التردد المنخفض	اتجاه التردد المرتفع	ما يجب التحقق منه
المادة والمسار	اختراق أنفع في مواد عالية التوهين أو خشنة البنية	توهين أكبر على المسار نفسه	نسبة الإشارة إلى الضجيج في مادة ممثلة
تفاصيل العاكس	طول موجي أكبر وفصل أقل عموماً بين الأصداء المتقاربة	طول موجي أقصر ودقة أفضل محتملة	استجابة العاكس المرجعي وطول النبضة
الفتحة	تغير المجال القريب والتباعد والبصمة وخيارات التركيز		التغطية عبر كامل حجم المسح
الزاوية	تغير التقاطع مع العيوب المستوية ومواضع المسح المتاحة		رسم المسار الصوتي وكتلة المعايرة

تعبيرا «التردد المنخفض يخترق» و«التردد المرتفع يحل التفاصيل» نزعتان مفيدتان وليسا مواصفات مستقلة. تؤثر البنية الحبيبية والتوهين وخشونة السطح والضجيج والكابل وطاقة المرسل والترشيح وعتبة القبول جميعاً في النتيجة القابلة للاستخدام. قارن المجسّات المرشحة بالجهاز نفسه وإعدادات مضبوطة وهدف مرجعي.

طابق المجس مع قطعة العمل وسير العمل

• الصفائح والمطروقات: حدد السماكة والبنية الحبيبية وأسطح الدخول واتجاه الانقطاع المتوقع قبل اختيار مسار مستقيم أو زاوي.
• المسبوكات: توقع التشتت والتوهين المتغير؛ فقد يعطي تردد ينجح مع فولاذ دقيق الحبيبات نسبة إشارة إلى ضجيج ضعيفة.
• اللحامات: قدم تحضير اللحام والسماكة والمنطقة المتأثرة بالحرارة وأسطح المسح والإجراء الحاكم.
• المكونات المنحنية: تحقق من بصمة التلامس وملاءمة الوتد ودقة الفهرسة وتحول النمط.
• الفحص اليدوي: راعِ المقبض وخروج الكابل ووجه التآكل ووسط الاقتران وموضع المشغل.
• الفحص الآلي: أضف هندسة المشفّر وحامل المجس ومسار الماء وسرعة المسح وعدد القنوات ومعايير قابلية التكرار.

تسلسل مضبوط للاختيار والتحقق

1. حدد المادة والسماكة والهندسة والأسطح المتاحة ودرجة حرارة الفحص.
2. صف الانقطاع المستهدف بحسب الموقع والاتجاه والعاكس المرجعي المطلوب.
3. اختر فئة الحزمة: تلامس بحزمة مستقيمة أو زاوية منكسرة أو غمر.
4. افحص التردد والفتحة باستخدام احتياجات التوهين والدقة والتغطية.
5. أكد توافق الوتد والتأخير والبؤرة والموصل والجهاز.
6. ارسم المسار الصوتي وحدد المناطق العمياء أو ضعيفة التغطية.
7. عاير على الكتلة المطلوبة وسجل تعريف الجهاز والكابل والمجس.
8. أثبت الكشف وتحديد الحجم على عينات ممثلة، ثم ثبّت الإعداد المعتمد.

يقدم الدليل الرسمي من Evident لاختيار مجس ذي حزمة مائلة مرجعاً تقنياً مفيداً لعلاقة فحص اللحام بالتردد والاختراق والدقة. ويبقى قبول المشروع محكوماً بالإجراء والكود المطبقين.

المعلومات التي ينبغي تضمينها في طلب عرض السعر

قدم درجة المادة ونطاق السماكة ورسم القطعة وحالة السطح ونوع العيب واتجاهه وطريقة الفحص اليدوية أو الآلية وبيئة التلامس أو الغمر والتردد المفضل إن كان الإجراء يضبطه وحدود العنصر أو البصمة وزاوية الانكسار الاسمية عند الاقتضاء والموصل والكابل وطراز الجهاز ودرجة الحرارة والمعيار المطبق وكتلة المرجع والكمية والسجلات المطلوبة. تستطيع Deep Minds Ultrasonic مراجعة هذه المدخلات عبر صفحة الاستفسار الهندسي؛ ويجب تأكيد الاختيار النهائي برسم معتمد والتحقق من العينة.

الأسئلة الشائعة

هل يستطيع مجس واحد ذو حزمة مستقيمة فحص كل قطعة فولاذية؟

لا. تغير السماكة والبنية الحبيبية والهندسة واتجاه الهدف والسطح والحساسية المطلوبة الحزمة والتردد القابلين للاستخدام.

لماذا تستخدم الحزمة المائلة عادة في اللحامات؟

يمكنها توجيه الصوت نحو حجم اللحام وعيوب الانصهار المستوية من سطح مجاور متاح. لكن الزاوية الصحيحة وخطة المسح تظلان معتمدتين على هندسة الوصلة والإجراء.

هل يحسن الغمر الحساسية دائماً؟

لا. إنه يحسن قابلية تكرار الاقتران والتموضع عند ضبط مسار الماء. وقد تقلل الفقاعات وسوء المحاذاة والانحناء والبؤرة غير المناسبة الأداء.

هل ينبغي اختيار التردد من السماكة وحدها؟

لا. السماكة أحد المدخلات. يجب تقييم توهين المادة والحبيبات وحجم الهدف والمسار الصوتي واستجابة النبضة ونسبة الإشارة إلى الضجيج معاً.
