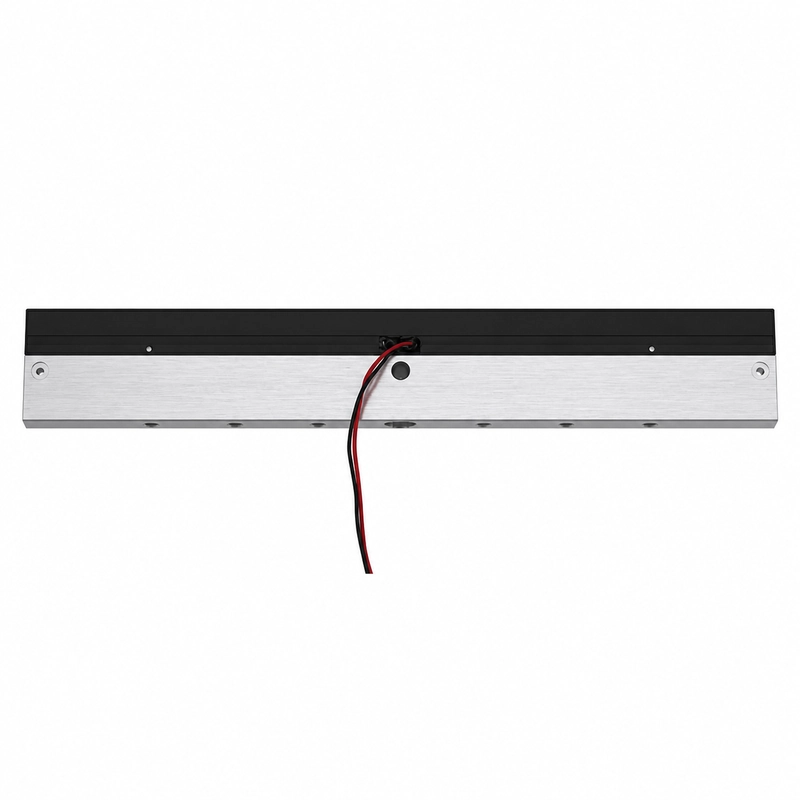

BBUA-SS 扫描声呐换能器 | Deep Minds Ultrasonic

覆盖 650 kHz～2.25 MHz 的扫描声呐换能器

BBUA-SS 系列用于扫描声呐、水下轮廓测量、近距离水下成像和水下目标搜索。五档频率采用不同的波束、电气与工作配置，以下数值均与对应频率保持绑定。

中心频率	最小阻抗	1 kHz 电容量	峰值电压	半功率波束角	工作温度
650 kHz ±5%	150 Ω ±20%	1,200 pF ±20%	<330 Vpp	0.83° ±10%	-20～+60℃
750 kHz ±5%	200 Ω ±20%	1,100 pF ±20%	<285 Vpp	2.3° ±10%	-20～+60℃
1.2 MHz ±5%	75 Ω ±20%	550 pF ±20%	<200 Vpp	2.3° ±10%	-20～+60℃
1.5 MHz ±5%	6 Ω ±20%	4,500 pF ±20%	<150 Vpp	2° ±10%	-40～+80℃
2.25 MHz ±5%	5 Ω ±20%	5,800 pF ±20%	<95 Vpp	1.5° ±10%	-40～+80℃

中心频率	参考量程
650 kHz	0.30～120 m
750 kHz	0.30～10 m

中心频率	工作压力	防护等级
1.5 MHz	≤0.3 MPa	IP68
2.25 MHz	0.3 MPa	IP68

650 kHz、750 kHz 和 1.2 MHz 配置明确给出的外壳材质为铝，1.5 MHz 配置为复合材料。1.2 MHz 配置独立标明的重量为 10 g ±5%。
