Scanning-Sonarwandler von 650 kHz bis 2,25 MHz
Die Serie BBUA-SS ist für Scanning-Sonar, Unterwasser-Profilmessung, Nahbereichsbildgebung und die Suche nach Unterwasserzielen vorgesehen. Die fünf Frequenzen besitzen unterschiedliche akustische, elektrische und umgebungsbezogene Eigenschaften; alle Werte bleiben deshalb ihrer jeweiligen Frequenz zugeordnet.
Kernkonfigurationen
| Mittenfrequenz | Mindestimpedanz | Kapazität bei 1 kHz | Spitzenspannung | Halbwertswinkel | Betriebstemperatur |
|---|---|---|---|---|---|
| 650 kHz ±5% | 150 Ω ±20% | 1.200 pF ±20% | <330 Vpp | 0,83° ±10% | -20 bis +60 °C |
| 750 kHz ±5% | 200 Ω ±20% | 1.100 pF ±20% | <285 Vpp | 2,3° ±10% | -20 bis +60 °C |
| 1,2 MHz ±5% | 75 Ω ±20% | 550 pF ±20% | <200 Vpp | 2,3° ±10% | -20 bis +60 °C |
| 1,5 MHz ±5% | 6 Ω ±20% | 4.500 pF ±20% | <150 Vpp | 2° ±10% | -40 bis +80 °C |
| 2,25 MHz ±5% | 5 Ω ±20% | 5.800 pF ±20% | <95 Vpp | 1,5° ±10% | -40 bis +80 °C |
Bestätigte Bandbreite und Reichweite
| Mittenfrequenz | Bandbreite bei -3 dB |
|---|---|
| 650 kHz | ±20% |
| 750 kHz | ±20% |
| 2,25 MHz | ±20% |
| Mittenfrequenz | Referenzreichweite |
|---|---|
| 650 kHz | 0,30 bis 120 m |
| 750 kHz | 0,30 bis 10 m |
Druck- und Konstruktionsdaten
| Mittenfrequenz | Druckfestigkeit | Schutzart |
|---|---|---|
| 1,5 MHz | ≤0,3 MPa | IP68 |
| 2,25 MHz | 0,3 MPa | IP68 |

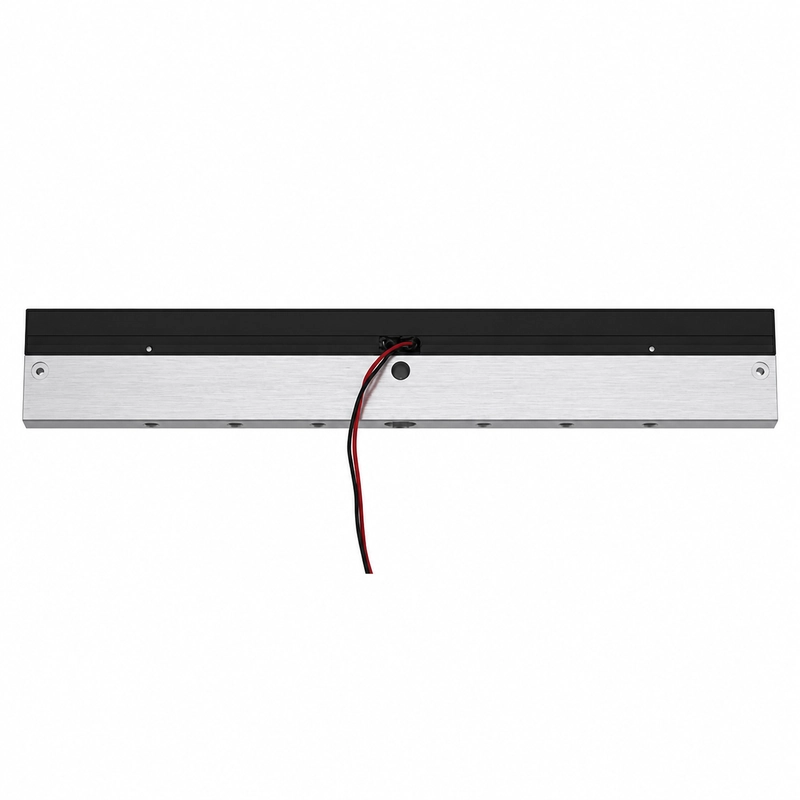

Als Gehäusewerkstoff ist für die Konfigurationen mit 650 kHz, 750 kHz und 1,2 MHz Aluminium dokumentiert; für 1,5 MHz ist es ein Verbundwerkstoff. Das unabhängig angegebene Gewicht der 1,2-MHz-Konfiguration beträgt 10 g ±5%.
Dokumentierte Anwendungen
- Scanning-Sonar
- Unterwasser-Profilmessung
- Unterwasser-Nahbereichsbildgebung
- Suche nach Unterwasserzielen
