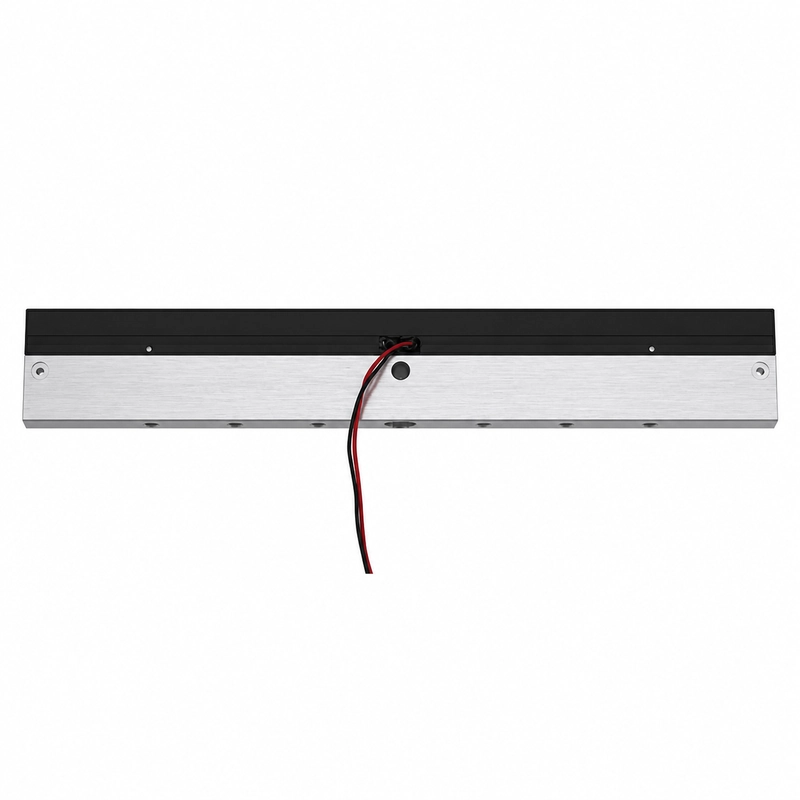

Transductores para sonar de barrido de 650 kHz a 2,25 MHz
La serie BBUA-SS está destinada al sonar de barrido, la medición de perfiles subacuáticos, la imagen de corto alcance y la búsqueda de objetivos sumergidos. Las cinco frecuencias tienen características acústicas, eléctricas y ambientales distintas, por lo que cada valor permanece asociado a su frecuencia.
Configuraciones principales
| Frecuencia central | Impedancia mínima | Capacitancia a 1 kHz | Tensión de pico | Ángulo a media potencia | Temperatura de trabajo |
|---|---|---|---|---|---|
| 650 kHz ±5% | 150 Ω ±20% | 1200 pF ±20% | <330 Vpp | 0,83° ±10% | -20 a +60 °C |
| 750 kHz ±5% | 200 Ω ±20% | 1100 pF ±20% | <285 Vpp | 2,3° ±10% | -20 a +60 °C |
| 1,2 MHz ±5% | 75 Ω ±20% | 550 pF ±20% | <200 Vpp | 2,3° ±10% | -20 a +60 °C |
| 1,5 MHz ±5% | 6 Ω ±20% | 4500 pF ±20% | <150 Vpp | 2° ±10% | -40 a +80 °C |
| 2,25 MHz ±5% | 5 Ω ±20% | 5800 pF ±20% | <95 Vpp | 1,5° ±10% | -40 a +80 °C |
Ancho de banda y alcance confirmados
| Frecuencia central | Ancho de banda a -3 dB |
|---|---|
| 650 kHz | ±20% |
| 750 kHz | ±20% |
| 2,25 MHz | ±20% |
| Frecuencia central | Alcance de referencia |
|---|---|
| 650 kHz | 0,30 a 120 m |
| 750 kHz | 0,30 a 10 m |
Presión y datos constructivos
| Frecuencia central | Presión admisible | Grado de protección |
|---|---|---|
| 1,5 MHz | ≤0,3 MPa | IP68 |
| 2,25 MHz | 0,3 MPa | IP68 |
El material de carcasa documentado es aluminio para las configuraciones de 650 kHz, 750 kHz y 1,2 MHz, y material compuesto para la de 1,5 MHz. El peso indicado de forma independiente para la configuración de 1,2 MHz es 10 g ±5%.
Aplicaciones documentadas
- Sonar de barrido
- Medición de perfiles subacuáticos
- Imagen subacuática de corto alcance
- Búsqueda de objetivos sumergidos
