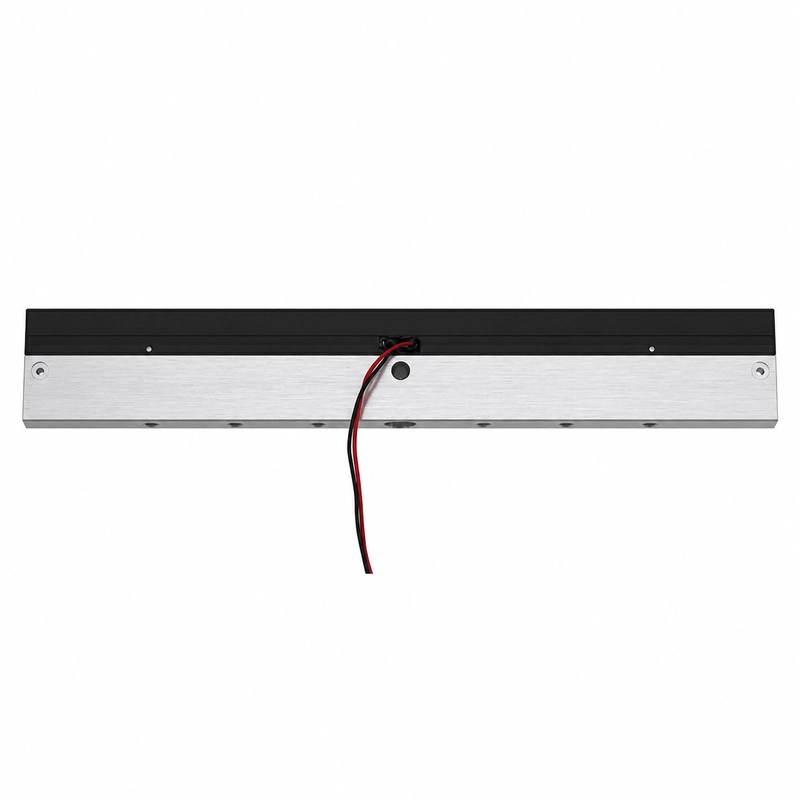

Transducteurs pour sonar à balayage de 650 kHz à 2,25 MHz
La série BBUA-SS est destinée au sonar à balayage, au relevé de profils sous-marins, à l’imagerie rapprochée et à la recherche de cibles immergées. Les cinq fréquences possèdent des caractéristiques acoustiques, électriques et environnementales distinctes ; chaque valeur reste donc associée à sa fréquence.
Configurations principales
| Fréquence centrale | Impédance minimale | Capacité à 1 kHz | Tension de crête | Angle à mi-puissance | Température de service |
|---|---|---|---|---|---|
| 650 kHz ±5% | 150 Ω ±20% | 1 200 pF ±20% | <330 Vpp | 0,83° ±10% | -20 à +60 °C |
| 750 kHz ±5% | 200 Ω ±20% | 1 100 pF ±20% | <285 Vpp | 2,3° ±10% | -20 à +60 °C |
| 1,2 MHz ±5% | 75 Ω ±20% | 550 pF ±20% | <200 Vpp | 2,3° ±10% | -20 à +60 °C |
| 1,5 MHz ±5% | 6 Ω ±20% | 4 500 pF ±20% | <150 Vpp | 2° ±10% | -40 à +80 °C |
| 2,25 MHz ±5% | 5 Ω ±20% | 5 800 pF ±20% | <95 Vpp | 1,5° ±10% | -40 à +80 °C |
Bande passante et portée confirmées
| Fréquence centrale | Bande passante à -3 dB |
|---|---|
| 650 kHz | ±20% |
| 750 kHz | ±20% |
| 2,25 MHz | ±20% |
| Fréquence centrale | Portée de référence |
|---|---|
| 650 kHz | 0,30 à 120 m |
| 750 kHz | 0,30 à 10 m |
Pression et données de construction
| Fréquence centrale | Pression admissible | Indice de protection |
|---|---|---|
| 1,5 MHz | ≤0,3 MPa | IP68 |
| 2,25 MHz | 0,3 MPa | IP68 |
Le matériau de boîtier documenté est l’aluminium pour les configurations 650 kHz, 750 kHz et 1,2 MHz, et un matériau composite pour la configuration 1,5 MHz. La masse indépendante indiquée pour la configuration 1,2 MHz est de 10 g ±5%.
Applications documentées
- Sonar à balayage
- Relevé de profils sous-marins
- Imagerie sous-marine rapprochée
- Recherche de cibles immergées
