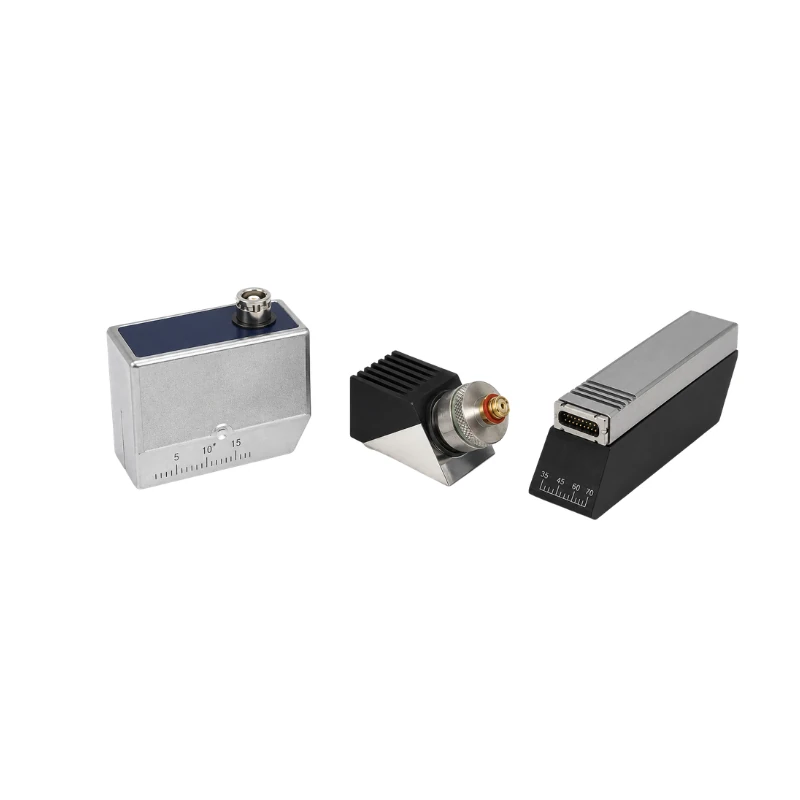

产品概述
BBND-WI 用于管道、压力容器、储罐、钢结构、桥梁、轨道交通部件及工业设备焊缝的超声无损检测。探头将超声波按选定角度传入工件，用于发现焊缝及热影响区中的裂纹、未熔合、未焊透、夹渣和其他不连续性。
产品提供多种频率、检测角度、晶片尺寸和楔块配置，可覆盖常规焊缝、厚壁工件、小型构件、狭窄区域及部分高温检测场景。对于需要电子扫查和动态聚焦的应用，可选择相控阵配置。
产品特点
- 面向工业焊缝和结构件缺陷检测
- 多种检测角度和频率可选
- 适用于大型结构、小型工件及空间受限区域
- 支持横波及折射纵波检测方案
- 提供常规单晶、双晶及相控阵配置
- 可选一体式、可更换式和高温楔块
- 适用于手动检测及扫描系统集成
常规配置技术范围
| 参数 | 可选范围 |
|---|---|
| 产品类型 | 超声焊缝探伤探头 |
| 检测方式 | 接触式角度声束检测 |
| 频率 | 1、2、2.25、4、5 MHz |
| 检测角度 | 35°、38°、45°、60°、70°、77°、80°、90° |
| 晶片结构 | 单晶或双晶 |
| 探头尺寸 | 大尺寸、紧凑型或小尺寸 |
| 楔块 | 一体式、可更换式、快速更换式或定制曲率 |
| 连接器 | Lemo 1、Lemo 00、BNC、Microdot 或 MMD |
| 高温楔块 | 选定配置可用于最高 200°C 表面的短时接触检测 |
相控阵配置技术范围
| 参数 | 可选范围 |
|---|---|
| 频率 | 1、1.5、2.25、3.5、5、7.5 MHz |
| 阵元数量 | 16、32、64、128 |
| 阵元间距 | 0.25–3 mm |
| 晶片高度 | 6–25 mm |
| 楔块 | 平面或曲面角度楔块、延迟块 |
| 扫查方式 | 电子角度控制、聚焦和线性扫查 |
应用配置
| 检测任务 | 推荐配置方向 |
|---|---|
| 常规焊缝检测 | 常规尺寸、多角度配置 |
| 厚壁管道和压力容器 | 低至中等频率、大晶片配置 |
| 小型焊缝和狭窄位置 | 紧凑型或小尺寸配置 |
| 粗晶及奥氏体焊缝 | 低频、折射纵波或双晶配置 |
| 高温焊缝和结构件 | 高温楔块配置 |
| 多角度和大范围检测 | 相控阵配置 |
典型应用
- 管道环焊缝和纵焊缝检测
- 压力容器、储罐及锅炉焊缝检测
- 桥梁和钢结构焊缝检测
- 铁轨、车轮、车轴及轨道交通部件检测
- 铸件、锻件和复杂结构中的倾斜缺陷检测
- 奥氏体钢及粗晶材料焊缝检测
- 航空结构和关键承载部件检测
选型参数
选型时需要确定工件材料、焊缝形式、壁厚、坡口结构、检测标准、所需声束角度、频率、有效扫查区域、楔块曲率、工作温度及探伤仪接口。
配套设备
- 超声探伤仪或相控阵探伤仪
- 探头连接电缆
- 适配楔块
- 超声耦合剂
- 焊缝校准试块
- 手动或自动扫查装置
使用要求
- 检测角度和频率应与焊缝结构、材料及适用检测标准匹配。
- 楔块接触面应与工件曲率相适应，并保持稳定耦合。
- 检测前应使用适当的参考试块完成声程、角度、灵敏度及增益校准。
- 高温配置应遵守规定的接触时间和冷却要求。
