Medição de vazão para medição de energia térmica

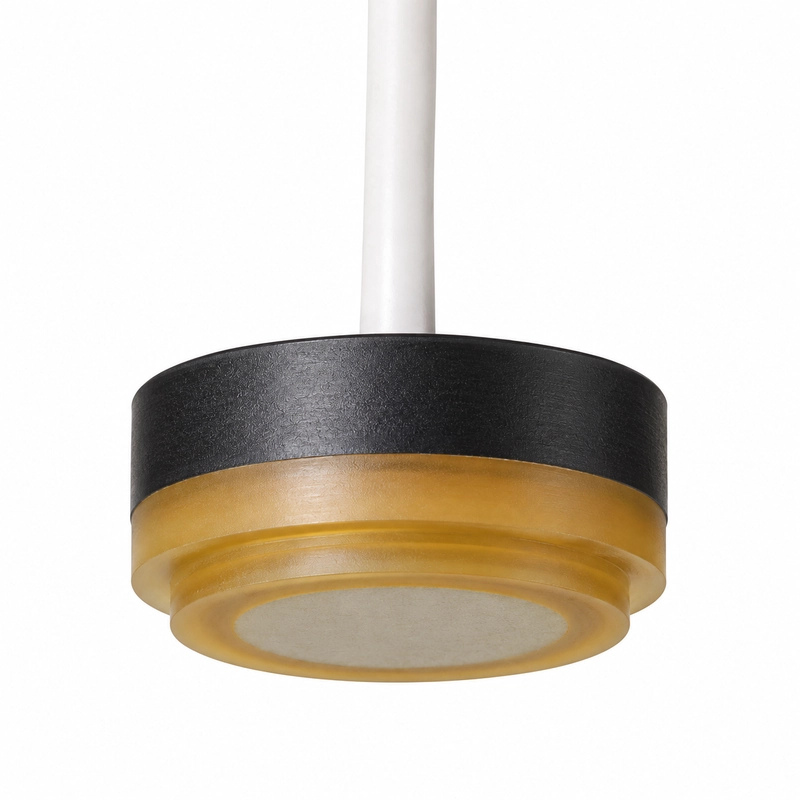

O BBFM-H1M é um transdutor ultrassônico de vazão de 1 MHz para medidores residenciais e industriais de calor e frio, medição de aquecimento distrital e medição de energia de HVAC. Sua faixa de referência padrão é de 0,05 a 3 m.
A especificação acústica padrão estabelece um ângulo de meia potência de 6,2° ±10% a -3 dB. Os dados de operação incluem -40 a +80 °C, pressão de até 10 kgf ou 1 MPa e grau de proteção IP68.
Especificações elétricas e de operação padrão
| Parâmetro | Especificação |
|---|---|
| Modelo | BBFM-H1M |
| Frequência central | 1 MHz ±5% |
| Faixa recomendada | 0,05 a 3 m |
| Impedância mínima | 120 Ω ±20% |
| Capacitância | 1.200 pF ±20% a 1 kHz |
| Tensão de operação | Tensão de pico inferior a 300 Vpp |
| Temperatura de operação | -40 a +80 °C |
| Pressão admissível | Até 10 kgf ou 1 MPa |
| Largura de feixe | Ângulo de meia potência de 6,2° ±10% a -3 dB |
| Material do invólucro | Compósito |
| Montagem | Consulte o desenho dimensional |
| Grau de proteção | IP68 |
| Peso | 20 g ±5% com cabo de 1 m |
Configurações acústicas documentadas
| Frequência central | Faixa recomendada | Ângulo de meia potência a -3 dB | Material do invólucro |
|---|---|---|---|
| 1 MHz ±5% | 0,05 a 3 m | 6,2° ±10% | Compósito |
| 1 MHz ±5% | 0,05 a 1 m | 5° ±10% | Latão |
Informações necessárias para a integração do medidor
A seleção deve definir o meio e a temperatura de operação, a distância de medição ou o trajeto acústico necessários, o tamanho do alvo e a condição de sua superfície, o espaço de montagem e as dimensões da interface. A pressão de operação, a proteção ambiental, a eletrônica de transmissão e recepção, o cabo e o método de conexão também devem ser compatíveis com o medidor de energia térmica pretendido.
