Medición de caudal para contabilizar energía térmica

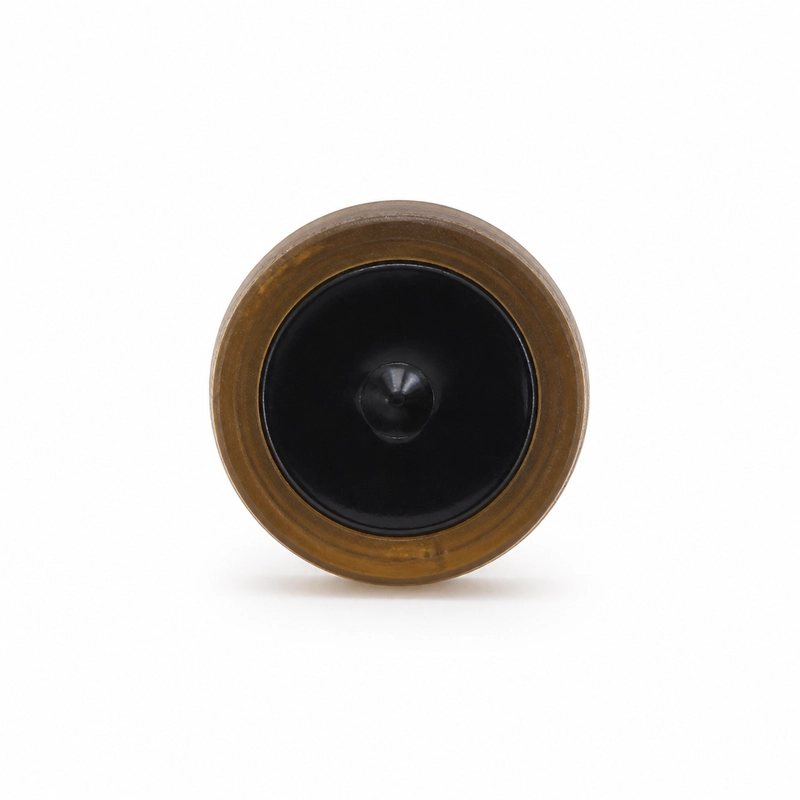

El BBFM-H1M es un transductor ultrasónico de caudal de 1 MHz para contadores de calor residenciales e industriales, contadores de energía frigorífica, medición de calefacción urbana y contabilización energética en sistemas HVAC. El alcance de referencia de la configuración estándar es de 0,05 a 3 m.
La especificación acústica estándar indica un ángulo de semipotencia de 6,2° ±10% a -3 dB. Las condiciones de trabajo incluyen de -40 a +80 °C, una presión máxima de 10 kgf o 1 MPa y un grado de protección IP68.
Datos eléctricos y condiciones de funcionamiento
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-H1M |
| Frecuencia central | 1 MHz ±5% |
| Alcance recomendado | 0,05 a 3 m |
| Impedancia mínima | 120 Ω ±20% |
| Capacitancia | 1.200 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 300 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Anchura del haz | Ángulo de semipotencia de 6,2° ±10% a -3 dB |
| Material de la carcasa | Compuesto |
| Montaje | Véase el plano de dimensiones |
| Grado de protección | IP68 |
| Peso | 20 g ±5% con un cable de 1 m |
Configuraciones acústicas documentadas
| Frecuencia central | Alcance recomendado | Ángulo de semipotencia a -3 dB | Material de la carcasa |
|---|---|---|---|
| 1 MHz ±5% | 0,05 a 3 m | 6,2° ±10% | Compuesto |
| 1 MHz ±5% | 0,05 a 1 m | 5° ±10% | Latón |
Información para integrar el contador
La selección debe definir el medio y su temperatura, la distancia de medida o el trayecto acústico, el tamaño y el estado superficial del objetivo, el espacio de montaje y las dimensiones de interfaz. La presión, la protección requerida, la electrónica de emisión y recepción, el cable y el método de conexión también deben corresponder al contador de energía térmica previsto.
