قياس التدفق لقياس الطاقة الحرارية

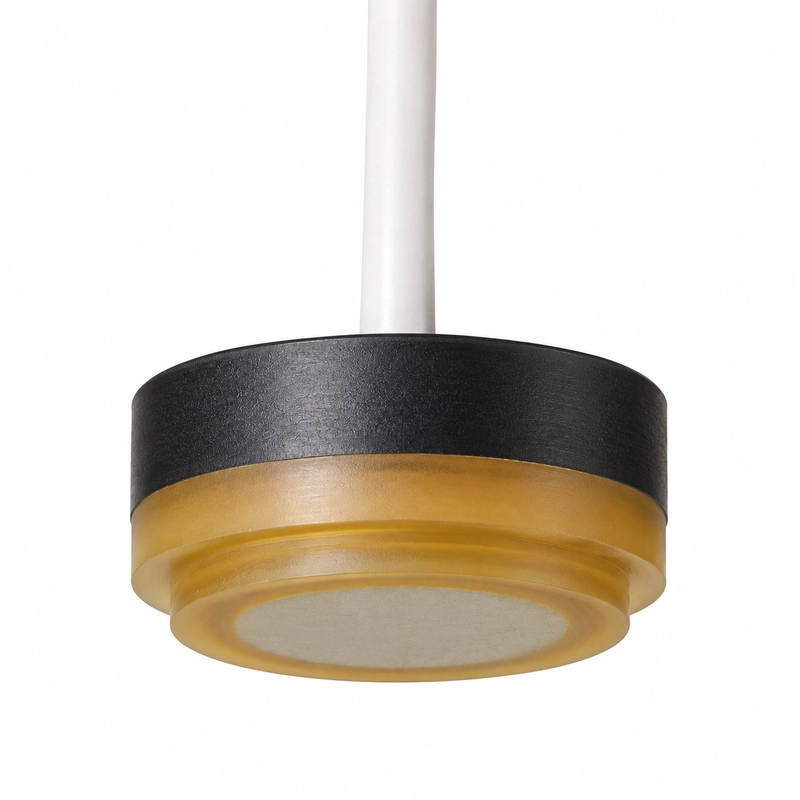

يُعد BBFM-H1M محول تدفق فوق صوتي بتردد 1 MHz لعدادات الحرارة والبرودة السكنية والصناعية، وقياس التدفئة المركزية، وقياس طاقة أنظمة التدفئة والتهوية وتكييف الهواء. ويتراوح مداه المرجعي القياسي من 0.05 إلى 3 m.
تنص المواصفة الصوتية القياسية على زاوية نصف قدرة قدرها 6.2° ±10% عند -3 dB. وتشمل بيانات التشغيل نطاق حرارة من -40 إلى +80 °C، وضغطاً يصل إلى 10 kgf أو 1 MPa، ودرجة حماية IP68.
المواصفات الكهربائية والتشغيلية القياسية
| المعلمة | المواصفة |
|---|---|
| الطراز | BBFM-H1M |
| التردد المركزي | 1 MHz ±5% |
| المدى الموصى به | 0.05 إلى 3 m |
| المعاوقة الدنيا | 120 Ω ±20% |
| السعة | 1,200 pF ±20% عند 1 kHz |
| جهد التشغيل | جهد الذروة أقل من 300 Vpp |
| درجة حرارة التشغيل | -40 إلى +80 °C |
| تصنيف الضغط | حتى 10 kgf أو 1 MPa |
| عرض الحزمة | زاوية نصف قدرة 6.2° ±10% عند -3 dB |
| مادة الهيكل | مادة مركبة |
| التركيب | راجع الرسم البُعدي |
| درجة الحماية | IP68 |
| الوزن | 20 g ±5% مع كابل بطول 1 m |
التكوينات الصوتية الموثقة
| التردد المركزي | المدى الموصى به | زاوية نصف القدرة عند -3 dB | مادة الهيكل |
|---|---|---|---|
| 1 MHz ±5% | 0.05 إلى 3 m | 6.2° ±10% | مادة مركبة |
| 1 MHz ±5% | 0.05 إلى 1 m | 5° ±10% | نحاس أصفر |
المعلومات اللازمة لدمج العداد
ينبغي أن يحدد الاختيار وسط التشغيل ودرجة حرارته، ومسافة القياس المطلوبة أو المسار الصوتي، وحجم الهدف وحالة سطحه، ومساحة التركيب، وأبعاد الواجهة. كما يجب مواءمة ضغط التشغيل والحماية البيئية وإلكترونيات الإرسال والاستقبال والكابل وطريقة التوصيل مع عداد الطاقة الحرارية المقصود.
