Mesure de débit pour le comptage de l’énergie thermique

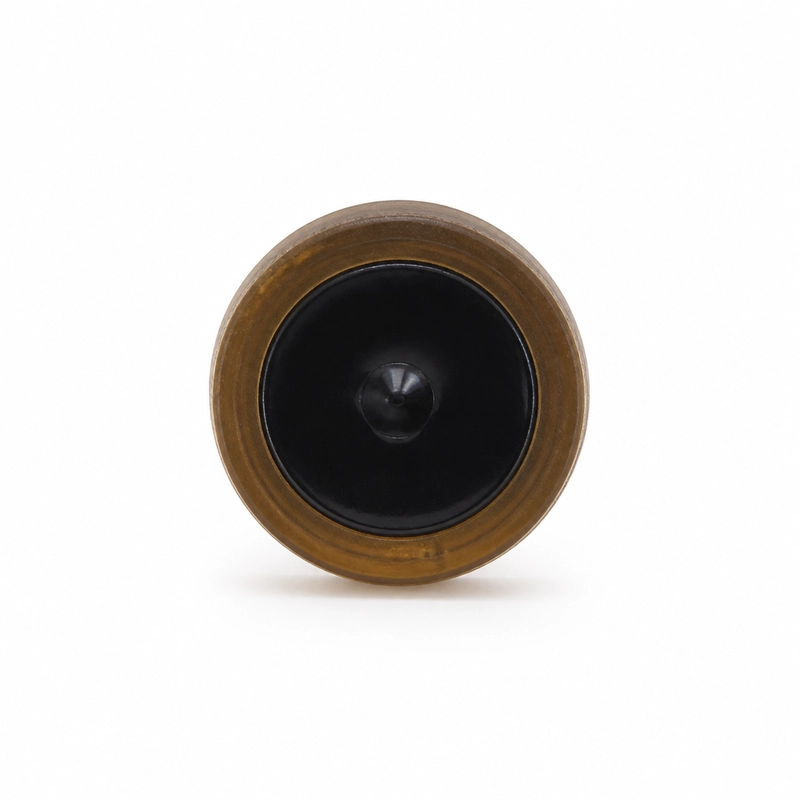

Le BBFM-H1M est un transducteur ultrasonique de débit à 1 MHz pour les compteurs de chaleur résidentiels et industriels, les compteurs d’énergie frigorifique, le comptage du chauffage urbain et le suivi énergétique des installations CVC. La plage de référence de la configuration standard est de 0,05 à 3 m.
La caractéristique acoustique standard indique un angle à mi-puissance de 6,2° ±10% à -3 dB. Les conditions de service comprennent une température de -40 à +80 °C, une pression maximale de 10 kgf ou 1 MPa et un indice IP68.
Caractéristiques électriques et conditions de service
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-H1M |
| Fréquence centrale | 1 MHz ±5% |
| Plage recommandée | 0,05 à 3 m |
| Impédance minimale | 120 Ω ±20% |
| Capacité | 1 200 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 300 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur du faisceau | Angle à mi-puissance de 6,2° ±10% à -3 dB |
| Matériau du boîtier | Composite |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 20 g ±5% avec un câble de 1 m |
Configurations acoustiques documentées
| Fréquence centrale | Plage recommandée | Angle à mi-puissance à -3 dB | Matériau du boîtier |
|---|---|---|---|
| 1 MHz ±5% | 0,05 à 3 m | 6,2° ±10% | Composite |
| 1 MHz ±5% | 0,05 à 1 m | 5° ±10% | Laiton |
Informations nécessaires à l’intégration du compteur
Le choix doit préciser le fluide et sa température, la distance de mesure ou le trajet acoustique, les dimensions et l’état de surface de la cible, l’espace de montage et les cotes d’interface. La pression, la protection requise, l’électronique d’émission et de réception, le câble et le raccordement doivent aussi correspondre au compteur d’énergie thermique concerné.
