Durchflussmessung für die thermische Energiemessung

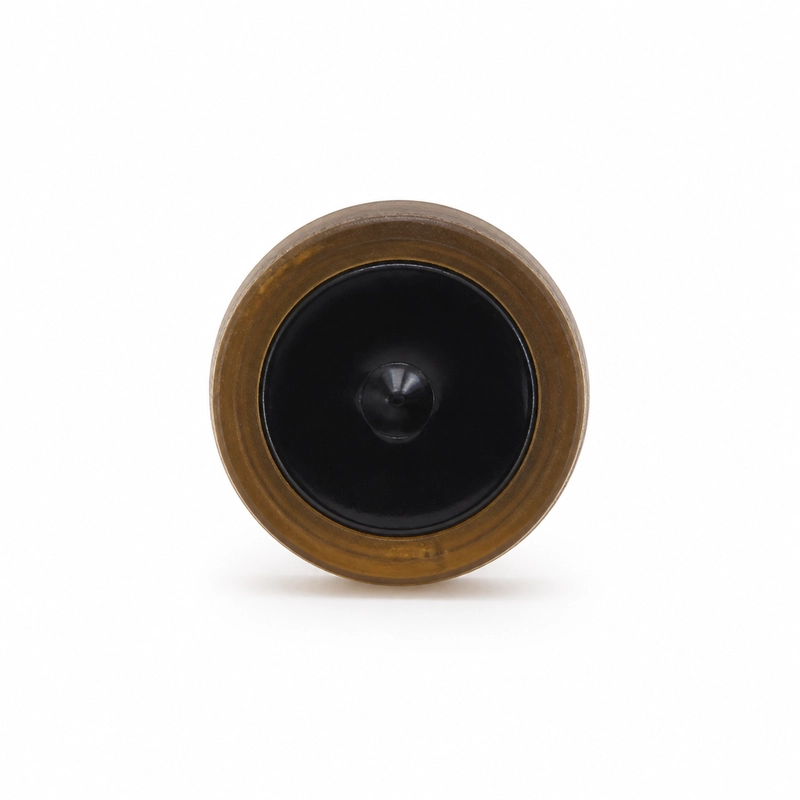

Der BBFM-H1M ist ein 1-MHz-Ultraschall-Durchflusswandler für Wärme- und Kältezähler in Wohngebäuden und Industrieanlagen, für Fernwärmemessung sowie für die Energieerfassung in HLK-Systemen. Der Referenzbereich der Standardausführung beträgt 0,05 bis 3 m.
Als akustische Kenngröße ist ein Halbwertswinkel von 6,2° ±10% bei -3 dB angegeben. Die Betriebsdaten umfassen -40 bis +80 °C, einen maximalen Druck von 10 kgf oder 1 MPa und die Schutzart IP68.
Elektrische Daten und Betriebsbedingungen
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-H1M |
| Mittenfrequenz | 1 MHz ±5% |
| Empfohlener Bereich | 0,05 bis 3 m |
| Minimale Impedanz | 120 Ohm ±20% |
| Kapazität | 1.200 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 300 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Strahlbreite | Halbwertswinkel 6,2° ±10% bei -3 dB |
| Gehäusewerkstoff | Verbundwerkstoff |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 20 g ±5% bei 1 m Kabellänge |
Dokumentierte akustische Ausführungen
| Mittenfrequenz | Empfohlener Bereich | Halbwertswinkel bei -3 dB | Gehäusewerkstoff |
|---|---|---|---|
| 1 MHz ±5% | 0,05 bis 3 m | 6,2° ±10% | Verbundwerkstoff |
| 1 MHz ±5% | 0,05 bis 1 m | 5° ±10% | Messing |
Angaben für die Zählerintegration
Festzulegen sind Betriebsmedium und Temperatur, Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels, Einbauraum und Schnittstellenmaße. Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Kabel und Anschlussart müssen außerdem zum vorgesehenen Wärme- oder Kältezähler passen.
