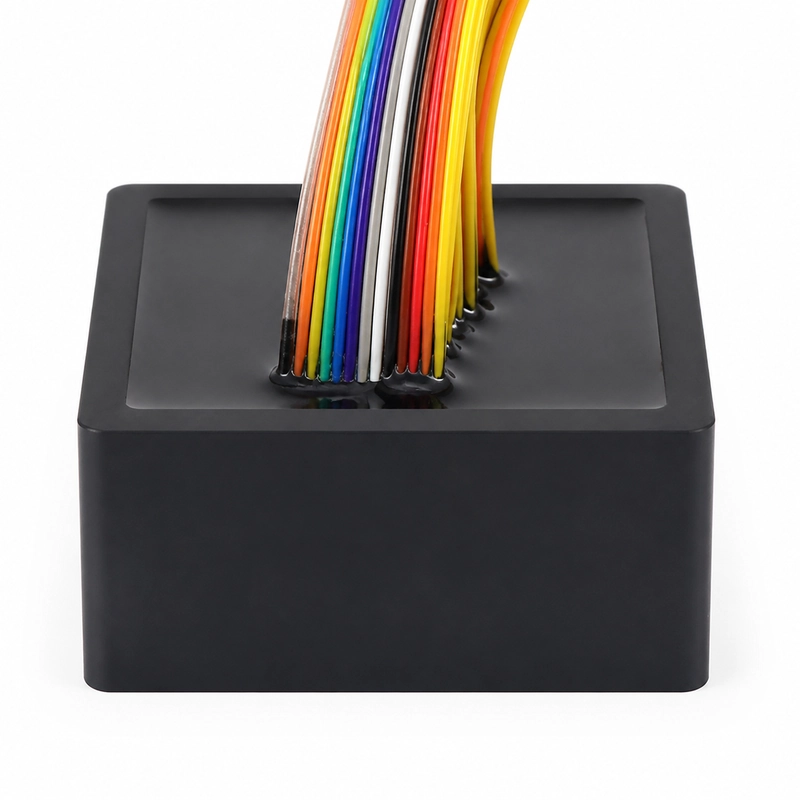

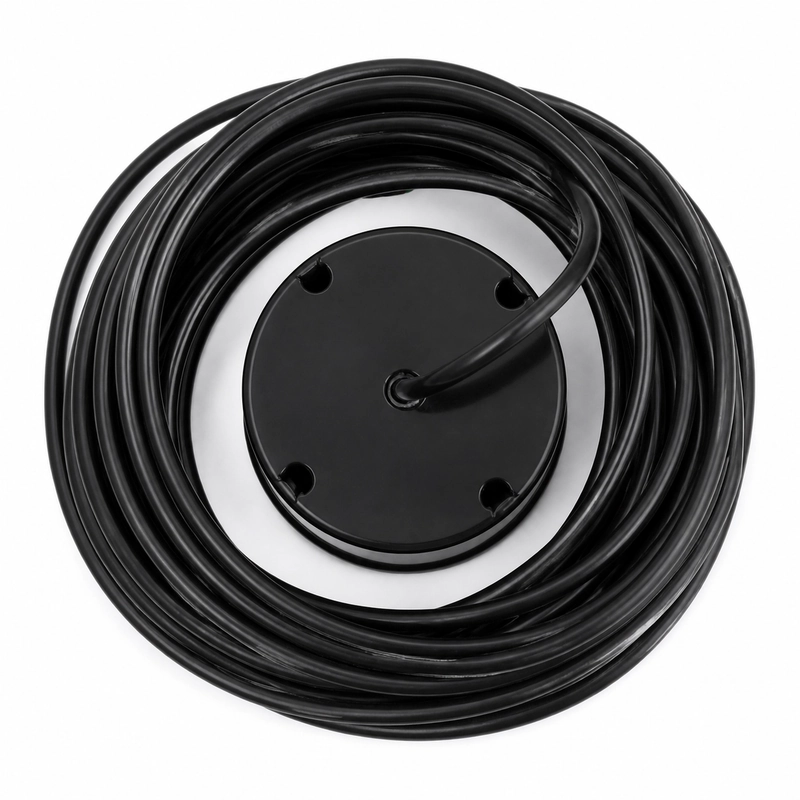

Akustische Arrays für Mehrstrahlvermessung und Unterwasserabbildung
Die Serie BBUA-MB deckt Mittenfrequenzen von 90 bis 500 kHz für Mehrstrahl-Tiefenmessung, Unterwassergeländekartierung, hydroakustische Phased-Array-Systeme und Unterwasser-Zielabbildung ab. Jede Frequenz besitzt eine eigene akustische und elektrische Konfiguration; deshalb sind die Werte nach Frequenz geordnet.
Frequenzen und Betriebsbedingungen
| Mittenfrequenz | Betriebstemperatur | Druckfestigkeit | Schutzart |
|---|---|---|---|
| 90 kHz ±5% | -40 bis +80 °C | ≤0,3 MPa | IP68 |
| 150 kHz ±5% | -40 bis +80 °C | ≤1 MPa | IP68 |
| 200 kHz ±5% | -40 bis +80 °C | ≤1 MPa | IP68 |
| 300 kHz ±5% | -40 bis +80 °C | ≤1 MPa | IP68 |
| 400 kHz ±5% | -40 bis +80 °C | ≤1 MPa | IP68 |
| 500 kHz ±5% | -40 bis +80 °C | ≤1 MPa | IP68 |
Bestätigte elektrische Konfigurationen
| Mittenfrequenz | Mindestimpedanz | Kapazität bei 1 kHz | Spitzenspannung |
|---|---|---|---|
| 90 kHz | 6.500 Ω ±20% | 1.500 pF ±20% | <2.100 Vpp |
| 150 kHz | 8.500 Ω ±20% je Element | 100 pF ±20% je Element | <1.950 Vpp |
| 300 kHz | 150 Ω ±20% | 2.800 pF ±20% | <950 Vpp |
| 400 kHz | 60 Ω ±20% | 6.000 pF ±20% | <750 Vpp |
| 500 kHz | 250 Ω ±20% | 1.800 pF ±20% | <750 Vpp |
Bestätigte akustische Daten
| Mittenfrequenz | Schallkeule oder Reichweite |
|---|---|
| 90 kHz | Halbwertsbreite 57,8° ±10%; Referenzreichweite 0,5 bis 30 m |
| 150 kHz | Halbwertswinkel 8,6° ±10% |
| 200 kHz | Referenzreichweite 0,6 bis 120 m |
Für die 90-kHz-Konfiguration sind ABS und PI als Gehäusewerkstoffe dokumentiert.
Dokumentierte Anwendungen
- Mehrstrahl-Tiefenmessung
- Kartierung von Unterwassergelände und Gewässerboden
- Hydroakustische Phased-Array-Systeme
- Unterwasser-Zielabbildung
